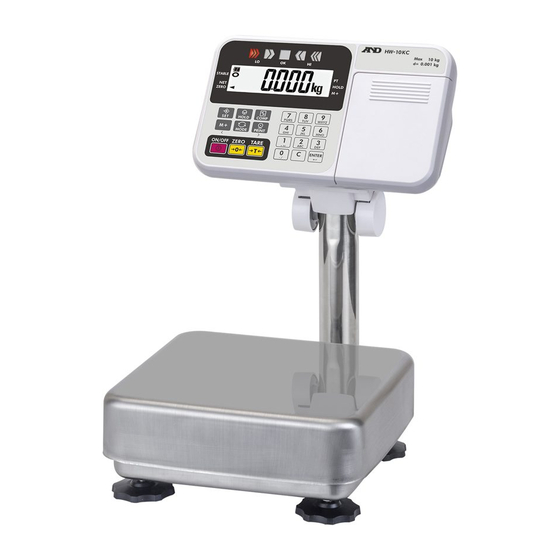

- Seite 1 Digitale Plattformwaage HV-15KC HV-15KCP HV-60KC HV-60KCP HV-200KC HV-200KCP HW-10KC HW-10KCP HW-60KC HW-60KCP HW-100KC HW-100KCP HW-200KC HW-200KCP 1WMPD4003471...
- Seite 2 © 2017 A&D Company Ltd. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Genehmigung von A&D Company Ltd. in irgendeiner Weise reproduziert, übertragen, transkribiert oder übersetzt werden. Ä nderungen am Inhalt dieses Handbuchs sowie den Spezifikationen des in diesem Handbuch beschriebenen Geräts ohne vorherige Ankündigung bleiben vorbehalten.
- Seite 3 Inhalt 1. KONFORMITÄT ......................3 1.1. Einhaltung der FCC-Regeln ..................3 2. ÜBERBLICK UND FUNKTIONEN ................. 4 3. VORSICHTSMAßNAHMEN ................... 5 3.1. Installation der Waage ....................5 3.2. Betrieb der Waage ...................... 5 3.3. Lagern der Waage ...................... 5 4. INSTALLATION DER WAAGE ..................6 4.1.
- Seite 4 10.2. Eingabe der Vergleichswerte ................27 11. AUTO-TARA ........................ 29 11.1. Eingebauter Drucker für die Baureihe HV/HW-CP ..........30 12. ID-NUMMER UND GLP ....................32 12.1. Einstellung der ID-Nummer ................. 32 12.2. Einstellen der Uhr ....................33 12.3. GMP-Bericht ....................... 34 13.
- Seite 5 1. Konformität 1.1. Einhaltung der FCC-Regeln Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abgeben. Dieses Gerät wurde geprüft und erfüllt die Anforderungen für elektronische Datenverarbeitungsgeräte der Klasse A gemäß Abschnitt 15, Unterabschnitt J, der FCC-Regeln. Diese Regeln dienen dazu, beim Einsatz dieses Geräts im gewerblichen Bereich einen angemessenen Schutz gegen Interferenzen zu gewährleisten.
- Seite 6 2. Überblick und Funktionen Die Baureihe HV-C/HW-C umfasst Plattformwaagen mit einer Auflösung von 1/3000 und verfügt über die Funktion des dreifachen Wägebereichs zur Auswahl des Wägebereichs. Die Waage wechselt automatisch, je nach Probengewicht (Multiintervall), auf einen kleinen Teilbereich beim Wägen einer leichten Probe oder einen großen Teilbereich beim Wägen einer schweren Probe.
- Seite 7 3. Vorsichtsmaßnahmen 3.1. Installation der Waage Berücksichtigen Sie die folgenden Bedingungen, um das Beste aus Ihrer Waage herauszuholen. Stellen Sie die Waage dort auf, wo Temperatur und relative Luftfeuchtigkeit stabil sind, kein Luftzug herrscht und eine stabile Stromquelle zur Verfügung steht. ...
- Seite 8 Stange zwei Inbusschrauben an der Halterung. * Bei den Modellen HW-10KC, HW-10KCP, HV-15KC und HV-15KCP ist dieses Verfahren nicht erforderlich, da Stange und Halterung eine kombinierte Einheit sind. Schritt 4 Wählen Sie einen Ort zum Aufstellen der Waage. Siehe „3.1. Installation der Waage“.
- Seite 9 5. Auspacken Baureihe HV/HW-C/CP Seite 7...
- Seite 10 5.1. Liste von Zubehör und Optionen Zubehörliste Modelle Zubehör (Anzahl) - Abdeckung der Display-Einheit (1) HV-15KC - Wechselstromadapter (1) HW-10KC - Bedienungshandbuch (1) HV-60KC - Abdeckung der Display-Einheit (1) HV-200KC - Inbusschlüssel (1) HW-60KC - Wechselstromadapter (1) HW-100KC - Bedienungshandbuch (1)
- Seite 11 Optionsliste Bestellcode Optionsname HVW-02CB USB-Schnittstelle HVW-03C RS-232C-Schnittstelle HVW-04C Vergleich Relais-Ausgang / Summer / Kontakteingang Verlängerungs-Lastzellenkabel (Für Wägekapazität von 10 kg bis 200 kg) HVW-08C * Wenn die Waage mit diesem Kabel installiert wird, muss sie neu kalibriert werden. HVW-11C Wandmontage-Kit HVW-13 Rollen-Förderband für HV-200KC, HW-100KC und HW-200KC HVW-14...
- Seite 12 5.2. Einsetzen der Batterien für Typ C Schritt 1 Schalten Sie das Display aus. Entfernen Sie den Wechselstromadapter. Schritt 2 Drücken Sie auf die äußere Abdeckung und schieben Sie sie zur Seite, um sie zu öffnen. Drücken Sie den Haken der inneren Abdeckung nach links und heben Sie diese an.
- Seite 13 Abdeckung der Halterung. Schritt 6 Entfernen Sie vorsichtig das Lastzellenkabel von der Stange und der Halterung. Insbesondere bei HW-10KC, HW-10KCP, HV-15KC und HV-15KCP ist darauf zu achten, dass nicht mit Gewalt am Stecker gezogen wird. Schritt 7 Verlegen Sie das Kabel so, dass es die Waagschale im Basisgerät nicht berührt.
- Seite 14 Bei Verwendung an Orten, an denen statische Elektrizität auftreten kann, erden Sie die Waage. Das Erdungsverfahren hängt vom Modell der Waage ab. Siehe hierzu die folgende Tabelle. Diese Verfahren dienen nur zur Erdung eines Teils der Waage. Modelle Siehe HV-15KC/HV-15KCP/ HW-10KC/HW-10KCP Verfahren A HV-60KC/HV-60KCP/HV-200KC/HV-200KCP Verfahren B HW-60KC/HW-60KCP/HW-100KC/HW-100KCP/HW-200KC/HW-200KCP...
- Seite 15 6. Beschreibung der einzelnen Teile Baureihe HV/HW-C/CP Seite 13...
- Seite 16 6.1. Anzeige und Symbole Anzeige und Symbole Beschreibung Stabilitätsmarke Wenn der aktuelle Gewichtswert stabil ist, wird diese Marke angezeigt. Dies weist auf eine ordnungsgemäße Bedingung hin, sodass dieser Wert abgelesen werden kann. Nullpunkt-Marke Wenn die ZERO-Taste gedrückt wird, während nichts auf der Schale liegt, wird diese Marke angezeigt.
- Seite 17 Anzeige und Symbole Beschreibung Zählmodus (Beispiel) Dieser Modus verwendet die gespeicherte Einheitsmasse und zählt die Anzahl der Gegenstände auf der Schale. Die Einheit ist Speichern der Einheitsmasse für den Zählmodus (Beispiel) Die Einheitsmasse wird mit 20 Stück Proben gespeichert. Der Nullwert bedeutet, dass sich keine Gegenstände auf der Schale befinden.
- Seite 18 Anzeige und Symbole Beschreibung Kalibrierfehler Die Kalibriermasse ist zu schwer. Überprüfen Sie die Basiseinheit und die Waagschale. Zeigt beim Einschalten der Waage nicht Null an. Nehmen Sie alles von der Waagschale herunter. Führen Sie eine Nullpunkt-Kalibrierung durch. Oder Der Gewichtswert ist beim Einschalten der Waage durch Zugluft oder Vibration instabil.
- Seite 19 Anzeige und Symbole Beschreibung SET-Taste (Einstellen) Beim Einstellen des oberen/unteren Grenzwerts wechseln Sie zwischen + und -. Wechselt in den Tara-Voreinstellungsmodus Führt die Papierzufuhr am eingebauten Drucker aus Zeigt die akkumulierten Ergebnisse an Definiert obere und untere Grenzwerte für den Vergleich Geht zur Speicherung der Einheitsmasse über, wenn der Zählmodus verwendet wird MODE-Taste...
- Seite 20 7. Grundbetrieb 7.1. Ein- und Ausschalten der Waage und Wägen 7.1.1. Bei Verwendung des Wechselstromadapters Schritt 1 Erden Sie die Waage. Schritt 2 Vergewissern Sie sich, dass nichts auf der Schale liegt. Schritt 3 Vergewissern Sie sich, dass die lokale Spannung und der Anschlusstyp korrekt sind. Schritt 4 Die Waage schaltet sich abwechselnd mit der ON/OFF-Taste ein/aus.
- Seite 21 7.1.2. Typ C mit Batterien Schritt 1 Legen Sie vier neue Batterien ein. Siehe „5.2. Einsetzen der Batterien für Typ C“. Schritt 2 Vergewissern Sie sich, dass nichts auf der Schale liegt. Schritt 3 Die Waage schaltet sich abwechselnd mit der ON/OFF-Taste ein/aus. Schritt 4 Überprüfen Sie die Genauigkeit des Wägevorgangs.
- Seite 22 7.2. Tara (und Netto-Anzeige) Mit der „Tara“-Funktion wird die Masse eines auf die Waagschale gestellten Behälters, in den der zu wiegende Gegenstand gelegt wird, eliminiert. Vorsicht Das Tara reduziert den Wägebereich. Der aktuelle Tara-Wert wird durch Drücken der ZERO-Taste oder durch Ausschalten der Waage zurückgesetzt.
- Seite 23 7.3. Umschalten des Modus * Die Ib-OZ-Anzeige HV-15KC, HV-15KCP, HW-10KC und HW-10KCP verfügbar. * Die Waage zeigt die Anzahl der Akkumulationen und einen Akkumulationswert nur an, wenn Akkumulationsdaten vorliegen. Baureihe HV/HW-C/CP Seite 21...
- Seite 24 8. Zählmodus Die Zählmodus-Funktion wandelt den Gesamtmassenwert (Gesamtgewicht) der Gegenstände in eine Zählung um, wenn jeder der Gegenstände den gleichen Massenwert hat. Um diese Funktion zu nutzen, speichern Sie vorher eine Einheitsmasse. Der korrigierte Massenwert bleibt auch dann in dem nichtflüchtigen Speicher erhalten, wenn der Wechselstromadapter oder die Batterien entfernt werden.
- Seite 25 8.2. Zählen der Gegenstände Schritt 1 Drücken Sie die MODE-Taste (Modus), um die Einheit anzuzeigen Schritt 2 Speichern Sie die Einheitsmasse des Gegenstands. Siehe „8.1. Speichern einer Einheitsmasse“ Schritt 3 Stellen Sie den Behälter auf die Schale. Drücken Sie die TARE-Taste (Tara). Schritt 4 Legen Sie Gegenstände in den Behälter.
- Seite 26 9. Akkumulationsfunktion Diese Funktion zählt die Anzahl der Wägungen, berechnet den Gesamtmassenwert und kann die Anzahl (der Akkumulationen) und den akkumulierten Massenwert anzeigen. Die Akkumulationsfunktion wird mit bis zu 6 Stellen angezeigt. Die Waage kann keine 7 oder mehr Stellen anzeigen, daher werden die führenden Stellen nicht angezeigt. Beispiel: Beim Typ 60K zeigt die Waage beim Import der Daten von 17 Akkumulationen bis zu 60 kg (60.000 X 17=1.020.000) dieses als „020.000“...
- Seite 27 Funktionstabelle Beschreibung Wenn die Anzeige ein positiver stabiler Wert und nicht nahezu Null ist, sammelt die Waage die Daten automatisch. Die nächste Akkumulation 5um 3 kann durchgeführt werden, nachdem die Anzeige nahezu Null oder einen negativen Wert angenommen hat. Wenn die Anzeige ein stabiler Wert und nicht nahezu Null ist, sammelt die Waage die Daten...
- Seite 28 10. Vergleich Es stehen Vergleiche mit fünf, drei und sieben Ebenen (Teilwägemodus) zur Verfügung. Jeder Vergleichsmodus vergleicht den Gewichtswert mit den voreingestellten Grenzwerten und gibt die Ergebnisse über LEDs (gelb / grün / rot) aus. Wenn der optionale Vergleich Relais-Ausgang (HVW-04CJA) installiert ist, werden die Ergebnisse als Relais-Signal ausgegeben.
- Seite 29 10.1. Die Formel zum Vergleich Der Vergleich wird mit der unten aufgeführten Formel durchgeführt und die Ergebnisse werden ausgegeben. Vergleichsmodus auf fünf Ebenen Ergebnisse Vergleichsformel LED-Anzeige Angezeigter Wert < LOLO-Grenzwert LOLO (Oder „darüber hinaus“ im negativen Bereich) (Rote LED leuchtet) Angezeigter Wert <...
- Seite 30 Ebenen (Modus mit Ebenen (Teilwägemodus) oberem/unterem Grenzwert) Beim HW-60KC wie folgt einstellen. Beim HV-200KC wie folgt einstellen. Beim HV-15KC wie folgt einstellen. LOLO 8,500 kg LO 148,85 kg Ebene 1 (LOLO) 0,500 kg oder mehr 10,000 kg HI 152,5 kg...
- Seite 31 11. Auto-Tara Die Baureihe HV/HW-C/CP verfügt über eine Auto-Tara-Funktion, die bei aktiviertem Vergleichsmodus verwendet wird. Mit dieser Funktion der Kontrollwägung tariert die Waage automatisch, zeigt dann für eine bestimmte Probenmenge „OK“ an und wiederholt diesen Vorgang für die nächste Wägung. Beginnen Sie nach dem Tarieren mit der Anzeige Null.
- Seite 32 11.1. Eingebauter Drucker für die Baureihe HV/HW-CP Zum Verwenden des Druckers stellen Sie den Parameter des „Druckmodus ( prtp )“ in der Funktionstabelle ein. Um das Datum auszudrucken, stellen Sie den Parameter für das „Datum ( Cl adj )“ in der Funktionstabelle ein.
- Seite 33 Einlegen des Rollenpapiers Schritt 1 Ziehen Sie die Druckerabdeckung zum Öffnen zu sich her. Schritt 2 Legen Sie die Papierrolle so ein, dass das Ende des Papiers oben liegt. Schritt 3 Schließen Sie die Druckerabdeckung. Schritt 4 Wenn die Papierrolle richtig eingelegt wurde, führt der eingebaute Drucker das Papier automatisch aus.
- Seite 34 12. ID-Nummer und GLP Die ID-Nummer wird benötigt, um die Waage im Rahmen der Good Manufacturing Practice (GMP) bzw. Good Laboratory Practice (GLP) identifizieren zu können. Die folgenden GMP-Daten werden auf dem eingebauten Drucker (Serie HV/HW-CP) oder über die RS-232C-Schnittstelle auf einem PC ausgegeben. ...
- Seite 35 12.2. Einstellen der Uhr Die Uhr kann nur für eingebaute Druckermodelle (CP-Modelle) eingestellt werden. Schritt 1 Schalten Sie das Display aus. Drücken Sie die TARE-Taste (Tara) und halten Sie sie gedrückt. Drücken Sie dann die ON/OFF-Taste (Ein/Aus), um das Display einzuschalten und in den Funktionseinstellungsmodus zu wechseln.
- Seite 36 Schritt 4. Gewicht herunter. Drücken Sie die ON/OFF-Taste (Ein/Aus), um die Stromversorgung auszuschalten, oder drücken Sie den CAL-Schalter. AD- 8127-Format „inf1 1“ Allgemeines Format „inf2 2“ Hersteller `~~~~~~~~~~A~&~D<CRLF> Modell MODEL~~~ HV-15KC<CRLF> S/N~~~~ 6A6123456<CRLF> Seriennummer ID~~~~~~~~ABCDEF<CRLF> ID-Nummer DATE<CRLF> Datum <CRLF> Zeit TIME<CRLF>...
- Seite 37 Kalibriertestbericht Der Kalibriertestmodus dient dazu, ein Kalibriergewicht mit den von der Waage gewogenen Kalibriertestdaten zu vergleichen. Dieser Test führt keine Kalibrierung durch. Schritt 1. Drücken Sie im Wägemodus den CAL-Schalter, bis CC angezeigt wird, und lassen Sie den Schalter wieder los.
- Seite 38 AD-8127-Format „inf1 1“ Allgemeines Format „inf1 2“ ~~~~~~~~~~~A~&~D<CRLF> Hersteller MODEL~~~ HV-15KC<CRLF> Modell S/N~~~~6A6123456<CRLF> Seriennummer ID~~~~~~~~ABCDEF<CRLF> ID-Nummer DATE<CRLF> Datum <CRLF> Zeit TIME<CRLF> Kalibriertest <CRLF> CAL.TEST(EXT.)<CRLF> Nullwert Wert des ACTUAL<CRLF> tatsächlichen Gewichts ~~~~~~~~0.000~k <CRLF> Wert des ~~~~~ +15.005~k <CRLF> Kalibriergewichts TARGET<CRLF> Spalte für Unterschrift ~~~~~ +15.000~k...
- Seite 39 Lassen Sie die Taste dann los. Die Waage gibt den „Endblock“ aus. Schritt 4. Die Waage kehrt automatisch wieder in den Wägemodus zurück. AD-8127-Format „inf1 1“ Allgemeines Format „inf1 2“ Hersteller ~~~~~~~~~~~A~&~D<CRLF> Modell MODEL~~~ HV-15KC<CRLF> Seriennummer S/N~~~~6A6123456<CRLF> ID-Nummer ID~~~~~~~~ABCDEF<CRLF> Datum DATE<CRLF> <CRLF> Startzeit START<CRLF>...
- Seite 40 13. Kalibrierung (Einstellen der Waage) Die Waage ist ein Instrument, mit dem das „Gewicht“ gewogen und seine „Masse“ angezeigt wird. Kalibrieren ist die Justierfunktion, damit die Waage korrekt wägen kann. Es stehen drei Stufen der Kalibrierung zur Verfügung Korrektur des Erdbeschleunigung- Funktion Korrektur lokalen...
- Seite 41 13.1. Tabelle der Erdbeschleunigung Amsterdam 9,813 Manila 9,784 Athen 9,800 Melbourne 9,800 Auckland, NZ 9,799 Mexiko 9,779 Bangkok 9,783 Mailand 9,806 Birmingham 9,813 New York 9,802 Brüssel 9,811 Oslo 9,819 Buenos Aires 9,797 Ottawa 9,806 Kalkutta 9,788 Paris 9,809 Chicago 9,803 Rio de Janeiro 9,788...
- Seite 42 13.2. Kalibrierung durchführen 13.2.1. Korrektur des Erdbeschleunigungswerts Schritt 1 Schalten Sie das Display ein. Öffnen Sie die hintere Abdeckung der Display-Einheit. Der CAL-Schalter befindet sich im Inneren. Drücken Sie den CAL-Schalter, um in den Kalibriermodus zu gelangen. Anschließend wird Cal 0 angezeigt. Schritt 2 Drücken Sie die MODE-Taste (Modus), um den Erdbeschleunigungs-Korrekturmodus aufzurufen.
- Seite 43 13.2.3. Kalibrierung des Nullpunkts Schritt 8 Nach 30-minütigem Aufwärmen drücken Sie den CAL, um Cal anzuzeigen. Drücken ENTER-Taste, Cal 0 anzuzeigen. Schritt 9 Vergewissern Sie sich, dass nichts auf der Schale liegt. Warten Sie, bis die Stabilitätsmarke angezeigt wird. Drücken Sie die ENTER-Taste. Die Waage speichert die aktuelle Bedingung als Nullpunkt.
- Seite 44 14. Funktionstabelle Die Funktionstabelle dient zum Speichern und Verweisen auf Elemente, die die Leistung der Waage bestimmen. Jedes Element hat einen Parameter. Die Parameter werden in der Waage gespeichert, auch wenn die Stromversorgung unterbrochen wird. Item Parameter Element Parameter 14.1. Verfahren zur Parametereinstellung Schritt 1 Schalten Sie das Display aus.
- Seite 45 14.2. Parameterliste Klasse Elemente Parameter Details und Verwendung 0 ■ Funktioniert mit allen Tasten Tastensperre lock Funktioniert mit den Tasten ON/OFF, ZERO, TARE, HOLD, M+ und PRINT Funktioniert mit den Tasten ON/OFF, ZERO, TARE 0 ■ OFF (AUS) Automatisches Ausschalten poff Nach 5 Minuten Nach 10 Minuten...
- Seite 46 Klasse Elemente Parameter Details und Verwendung Intervalleinheit für 0 Sekunde die automatische 0,5 Sekunde Tarierung 2 ■ 1,0 Sekunde at-t 1,5 Sekunden 2,0 Sekunden 2,5 Sekunden 3,0 Sekunden 4,0 Sekunden 5,0 Sekunden 10 Sekunden 0 ■ OFF (AUS) Tara bei Vorbelastung at-f ON (EIN) OFF (AUS)
- Seite 47 Klasse Elemente Parameter Details und Verwendung OFF (AUS) Vergleich- 1 ■ Vergleicht alle Beurteilungsbedingung Vergleicht alle stabilisierten Daten Vergleicht alle Daten, mit Ausnahme von –4 Stellen bis +4 Stellen Vergleicht die stabilisierten Daten, mit Ausnahme von –4 Stellen bis +4 Stellen Vergleicht alle Daten mit mehr als +5 Stellen Vergleicht die stabilisierten Daten mit mehr als +5 Stellen Dunkel...
- Seite 48 Klasse Elemente Parameter Details und Verwendung Hinzufügen von 0 ■ Datum und Uhrzeit nicht ausgeben Uhrzeit und Datum Uhrzeit ausgeben (ESC T) *2 5td1 (OP-ch1) Datum ausgeben (ESC D) *2 Datum und Uhrzeit ausgeben (ESC D, ESC T) *2 Uhrzeit ausgeben (RTC) *1 Datum ausgeben (RTC) *1 Datum und Uhrzeit ausgeben (RTC) *1 Hinzufügen der...
- Seite 49 Klasse Elemente Parameter Details und Verwendung Druckmodus des Nicht gedruckt integrierten * Druck abhängig vom Ausgabebefehl Befehle (Druck durch einen (Ausgabebefehl: Druckers „Q“-Befehl vom OP-ch1 oder Q,A,N,?H3,?H2,?H1,?L1,?L2,?L3) prtp OP-ch2) Befehle (Druck durch einen „Q“-Befehl vom OP-ch1) Befehle (Druck durch einen „Q“-Befehl vom OP-ch2) 4 ■...
- Seite 50 Optionen Die Waage ist mit OP-ch1 und OP-ch2 für Kommunikationsoptionen und OP-ch3 nur für den Vergleich Relais-Ausgang ausgestattet. Diese Optionen können frei kombiniert werden. Kombinationen wie HVW-02BC×2, HVW-02CB + HVW-03C oder HVW-03CJA×2 sind möglich. Nur HVW-04C kann mit dem Steckplatz für den OP-ch3 installiert werden. OP-ch3 OP-ch2 OP-ch1...
- Seite 51 15.3. HVW-03C RS-232C-Schnittstelle Die HVW-03C ist für die Duplexkommunikation über die RS-232C-Schnittstelle verfügbar. Der DCE-Stecker (Data Communication Equipment) ist vom Typ DSUB-9P. Zum Anschließen der HVW-03C an ein externes Gerät muss ein separat erhältliches Kommunikationskabel verwendet werden. AX-KO2466-200(2m) / -500(5m) / -1000(10m) Zur Bestätigung des Kommunikationsformats siehe „15.5.
- Seite 52 15.4. HVW-04C Vergleich Relais-Ausgang / Summer / Kontakteingang Maximale Spannung: 50 V DC Angeschlossene Klemme Hersteller: PHOENIX Maximaler Strom: 100 mA DC Modellname: MSTB 2.5/ Maximaler 6-STF-5.08 8 Ω EIN-Widerstand: HIHI 1 Relais-Ausgang HIHI 2 Relais-Ausgang HI 3 Relais-Ausgang OK 4 Relais-Ausgang LO 5 Relais-Ausgang LOLO...
- Seite 53 15.5. Kommunikationsformat Datenformat Kopfdaten Daten Einheit Abschluss Es gibt 4 Kopfdaten für die Wägedaten. Stabile Wägedaten Stabile Zähldaten Instabile Wägedaten Außerhalb des Gültigkeitsbereichs Die Daten bestehen aus 9 Zeichen einschließlich Polarität und Dezimalpunkt. Es gibt 5 Einheiten. Wägemodus „kg“...
- Seite 54 Automatischer Druckmodus + Daten (prt1 5) Wenn die Gewichtsanzeige bei +5d (d = Mindestanzeige in kg) und darüber stabil ist, werden die Daten gesendet. Die nächste Übertragung kann erst erfolgen, wenn die Gewichtsanzeige auf +4d oder darunter fällt. Automatischer Druckmodus +/- Daten (prt1 6) Wenn die Gewichtsanzeige bei ±5d (d = minimale Anzeige in kg) und über +5d oder unter -5d stabil ist, werden die Daten gesendet.
- Seite 55 Befehl Beschreibung Kommentare Wenn der Vergleichsmodus auf fünf Ebenen verwendet wird: Nicht verwendet Wenn der Vergleichsmodus auf drei Ebenen verwendet wird: Nicht verwendet Wenn der Vergleichsmodus auf sieben Ebenen verwendet wird: Aktuellen oberen Grenzwert der Ebene 5 senden. Wenn der Vergleichsmodus auf fünf Ebenen verwendet wird: Aktuellen HIHI-Grenzwert senden.
- Seite 56 Befehl Beschreibung Kommentare Wenn der Vergleichsmodus auf fünf Ebenen verwendet wird: HI-Grenzwert festlegen. Wenn der Vergleichsmodus auf drei Ebenen verwendet wird: Nicht verwendet Wenn der Vergleichsmodus auf sieben Ebenen verwendet wird: Oberen Grenzwert der Ebene 3 festlegen. Wenn der Vergleichsmodus auf fünf Ebenen verwendet wird: LO-Grenzwert festlegen.
- Seite 57 Tarieren Sie die Waage. (Keine Antwort auf die Funktionseinstellung „5if1 0“.) Befehl Die Waage befindet sich in einer Bedingung, in der eine Tarierung Antwort durchgeführt werden kann. Wechseln Sie die Gewichtseinheit. (Keine Antwort auf die Funktionseinstellung „5if1 0“.) Befehl Antwort Vergleichsmodus auf fünf Ebenen…Nicht verwendet...
- Seite 58 Vergleichsmodus auf drei Ebenen…Nicht verwendet Vergleichsmodus auf sieben Ebenen…Aktuellen unteren Grenzwert der Ebene 1 senden. Befehl ? L 3 C Antwort L 3 , + 0 0 0 0 0 0 C Vergleichsmodus auf fünf Ebenen…Nicht verwendet Vergleichsmodus auf drei Ebenen…Nicht verwendet Vergleichsmodus auf sieben Ebenen…Oberen Grenzwert der Ebene 5 festlegen.
- Seite 59 Vergleichsmodus auf drei Ebenen…LO-Grenzwert festlegen. Vergleichsmodus auf sieben Ebenen…Unteren Grenzwert der Ebene 2 festlegen. (Keine Antwort auf die Funktionseinstellung „5if1 0“.) Sechsstelligen Wert ohne die Polarität und das Dezimalzeichen senden. Befehl L 2 , + 0 0 0 1 0 0 C Antwort L 2 , + 0 0 0 1 0 0 C ...
- Seite 60 15.6. Verwendung der Funktion UFC (Universal Flex Coms) Mit der UFC-Funktion können Sie entsprechend der Formatierung des Druckers ausdrucken (UFC-Format). Die Waage kann Daten im UFC-Format als Textdaten speichern. Sie enthält Parameter, die durch die Zähldaten, Gewichtsdaten usw. ersetzt werden können. ...
- Seite 61 Daten wiederholen Die Steuercodes $SP, $CR und $LF können mit „ + maximal zweistelliger Nummer“ verwendet werden. Dieser Code wird so oft wiederholt, wie er angegeben wurde. „$LF“ 9 Mal wiederholen. Beispiel: $LF 9 12 „Leerzeichen“ angeben. $SP 12 ...
- Seite 62 $SP 3,$DT,$CR,$LF,& 2017/03/18 $SP 3,$TM,$CR,$LF,& 12:34:56 $CR,$LF,& ‘ A&D HV-15KC’,$CR,$LF A&D HV-15KC -Codes Abschluss „~“ gibt „Leerzeichen“ an. Normalerweise muss der Drucker den Abschluss empfangen, und vergessen Sie nicht, den/die Abschlusscode(s) an das Ende der Textdaten anzuhängen. Seite 60 Baureihe HV/HW-C/CP...
- Seite 63 16. Spezifikationen Baureihe HV-C/CP (Wägekapazität von 15 kg bis 220 kg) Ａ HV-15KC HV-60KC HV-200KC Modelle Ａ HV-15KCP HV-60KCP HV-200KCP Ａ Wägekapazität [kg] Ａ Mindestwägung (1 Stelle) [g] Ａ Wägekapazität [lb] Ａ Mindestwägung (1 Stelle) [lb] # 0,002 0,005 0,01...
- Seite 64 Baureihe HW-C/CP (Wägekapazität von 10 kg bis 220 kg) Ａ HW-10KC HW-60KC HW-100KC HW-200KC Modelle Ａ HW-10KCP HW-60KCP HW-100KCP HW-200KCP Ａ Wägekapazität [kg] Ａ Mindestwägung (1 Stelle) [g] Ａ Wägekapazität [lb] Ａ Mindestwägung (1 Stelle) [lb] 0,002 0,01 0,02 0,05 Ａ...
- Seite 65 Abmessungen Modelle HV-15KC HV-15KCP HW-10KC HW-10KCP Modelle HV-60KC HV-60KCP HW-60KC HW-60KCP Einheit: mm Baureihe HV/HW-C/CP Seite 63...
- Seite 66 Modelle HV-200KC HV-200KCP HW-100KC HW-100KCP HW-200KC HW-200KCP Einheit: mm Seite 64 Baureihe HV/HW-C/CP...
- Seite 67 17. Wartung Siehe „3. Vorsichtsmaßnahmen“ zur Verwendung. Siehe „6.1. Anzeige und Symbole“ für angezeigte Fehlercodes. Siehe „13. Kalibrierung (Anpassen der Waage)“ für Präzisions-Wägevorgänge. Überprüfen Sie regelmäßig die Genauigkeit des Wägevorgangs. Kalibrieren Sie die Waage, wenn sie an einen anderen Ort gebracht wurde oder sich die Umgebung verändert hat. 17.1.
