ausgesendeten Telegramme wieder am gleichen Port empfangen werden, ist eine Schleife
an anderen Netzkomponenten aufgetreten "Remote Loop".
Hinweis
Eine Schleife ist ein Fehler im Netzaufbau, der beseitigt werden muss. Die Schleifenerkennung
kann helfen, den Fehler schneller zu finden, behebt ihn jedoch nicht. Die Schleifenerkennung
ist nicht dazu geeignet, die Netzwerkverfügbarkeit durch den gezielten Einbau von Schleifen
zu erhöhen.
Hinweis
Beachten Sie, dass die Schleifenerkennung nur auf Ports möglich ist, die nicht als Ring-Port
oder Standby-Port konfiguriert wurden.

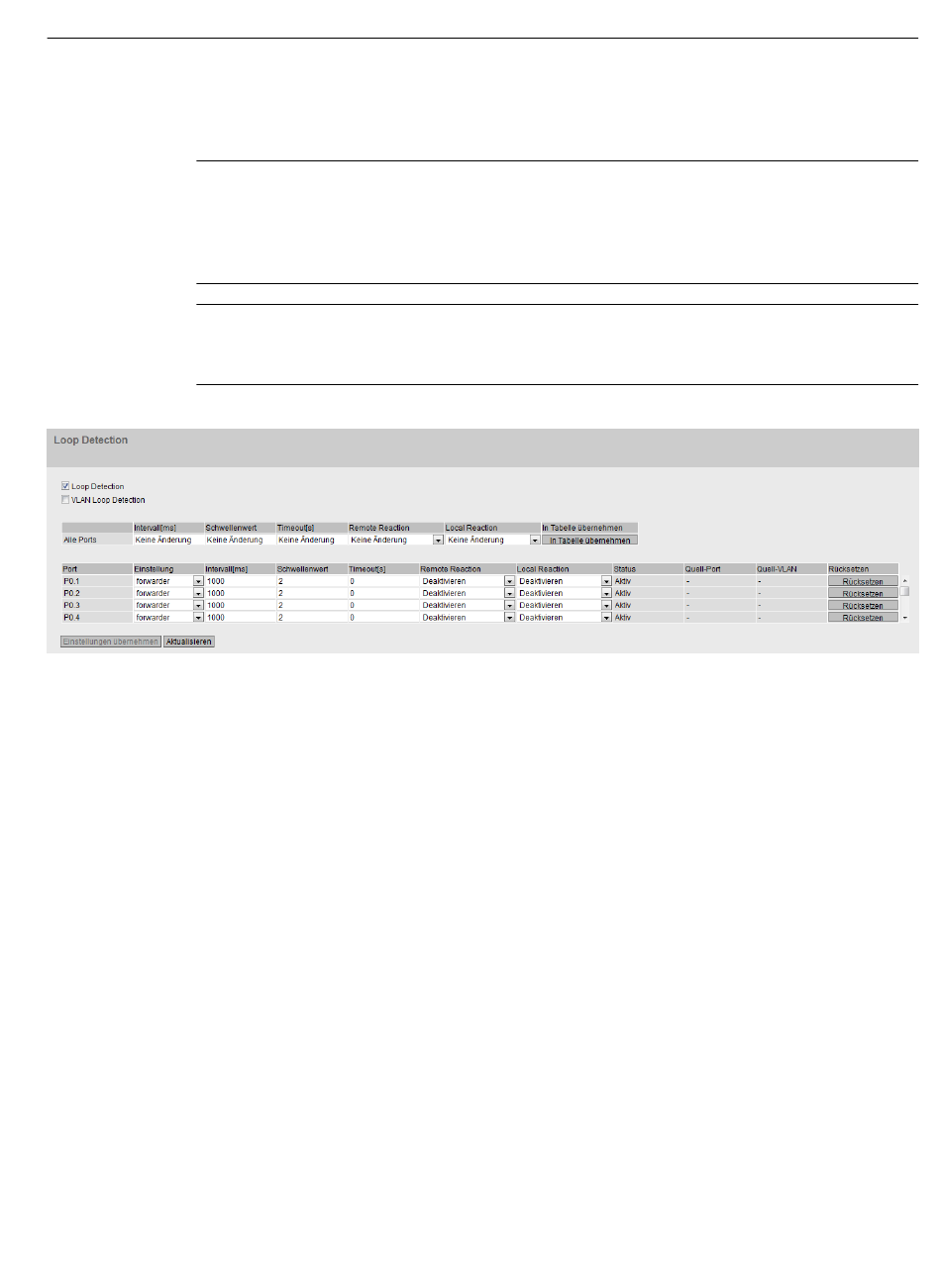

Beschreibung der angezeigten Felder
Die Seite enthält folgende Felder:
● Loop Detection
Aktivieren oder deaktivieren Sie die Schleifenerkennung.
Wenn die Option aktiviert ist, sendet das Gerät ungetaggte LLC-Frames.
● VLAN Loop Detection
Aktivieren oder deaktivieren Sie die Schleifenerkennung bei VLAN.
Wenn die Option aktiviert ist, nutzt das Gerät die am entsprechenden Port eingestellten
VLAN-Informationen, um LLC-Frames zu senden.
Die Tabelle 1 enthält folgende Spalten:
● 1. Spalte
Zeigt an, dass die Einstellungen für alle Ports der Tabelle 2 gültig sind.
● Intervall[ms] / Schwellenwert / Timeout[s] / Remote Reaction / Local Reaction
Legen Sie die gewünschten Einstellungen fest.
● In Tabelle übernehmen
Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2
übernommen.
