Konfigurieren mit dem Web Based Management
5.5 Das Menü "Layer 2"
Die Tabelle 2 gliedert sich in folgende Spalten:
● Port
Zeigt alle verfügbaren Ports an. Der Port setzt sich aus der Modulnummer und der
Portnummer zusammen, z. B. Port 0.1 ist Modul 0, Port 1.
● Priorität 0 - 7
Die Priorität der Spalte steht für die Priorität, mit der ein Frame empfangen wird.
Wählen Sie in der Klappliste die Priorität aus, mit der ein Frame versendet werden soll.
Vorgehensweise zur Konfiguration
1. Aktivieren Sie das Optionskästchen "CoS-Neuzuordnung".
2. Wählen Sie mithilfe der Klapplisten zu jeder Empfangspriorität pro Port die Priorität für das
Versenden aus.
3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen".
5.5.3

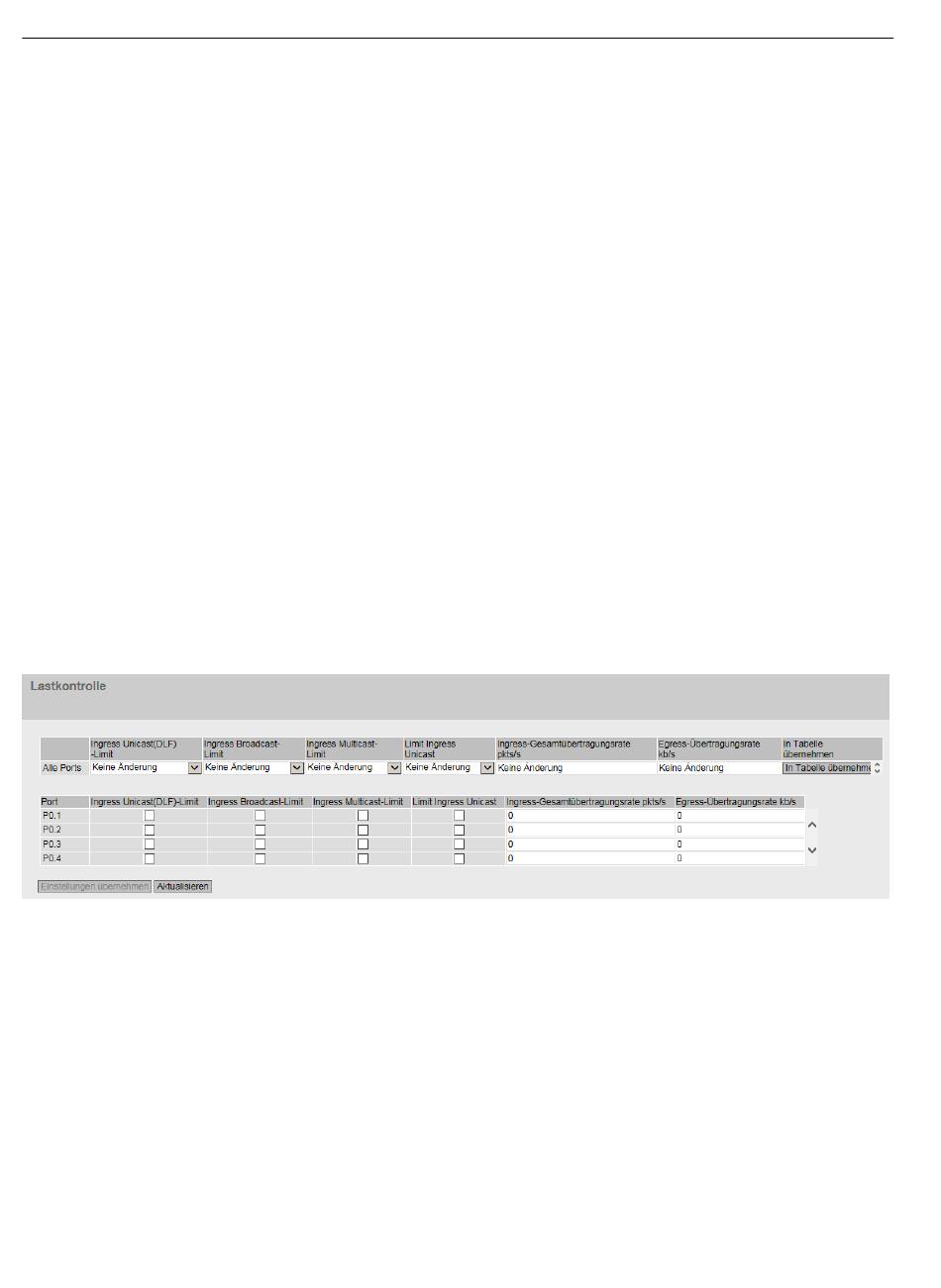

Lastkontrolle
Begrenzung der Transferrate eingehender und ausgehender Daten
Auf dieser Seite konfigurieren Sie die Lastbegrenzung für die einzelnen Ports. Sie können
festlegen, für welche Kategorie von Telegrammen diese Grenzwerte gelten sollen.
232
SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management
Projektierungshandbuch, 12/2018, C79000-G8900-C360-08
