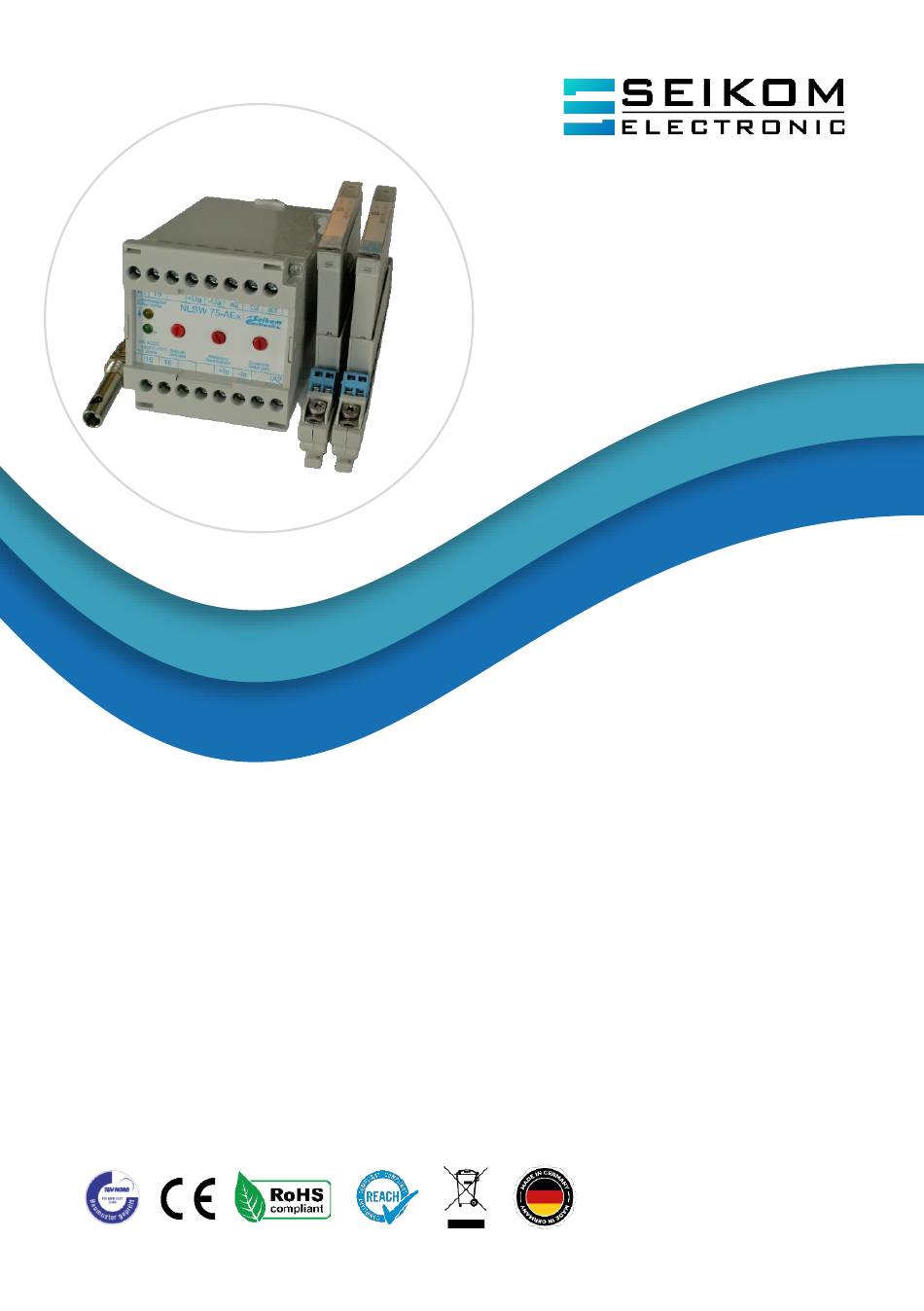

Bedienungsanleitung NLSW®75-A Ex (Gg) & Fühler F3.x Ex 24 V AC, 24 V DC, 230 V AC Version 1.0...
Seite 2
Statische Aufladungen an Kunststoff- und Kabelteilen sind zu vermeiden. Geräte wirksam vor Beschädigung schützen. Störeinstrahlungen sind zu vermeiden. Das Fühlerkabel muss fest verlegt und wirksam vor Beschädigung geschützt werden. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 2...
Zur Sicherstellung der Funktion und zu Ihrer eigenen Sicherheit lesen Sie bitte aufmerksam die beiliegende Bedienungsanleitung, bevor Sie mit der Installation beginnen. Sollten noch Fragen auftreten, so wenden Sie sich bitte an SEIKOM-Electronic GmbH & Co.KG. Diese Original- Bedienungsanleitung ist unbedingt zu befolgen.
Werte haben. Werden die Barrieren vertauscht, funktioniert der ® Luftstromwächter NLSW 75-A Ex nicht richtig. Eigensichere Kenndaten Wert 25 V DC 80 mA 0.35 W @ 40°C 0.24 W @ 110°C Vernachlässigbar Vernachlässigbar +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 5...
Schwarz nummeriert Baumuster-geprüft nach DIN EN 61010-1:2011-07 durch den TÜV-Nord Zertifikate Typenschlüssel Es wird nur ein Produkttyp F3 hergestellt, der sich durch die unterschiedliche Länge unterscheidet. Siehe vorangehende Tabelle. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 6...
NLSW®75-A Ex (Gg) & Fühler F3.x Ex Maße der Luftstromsensoren F3.x Ex 2.5.1 F3 Ex 2.5.2 F3.1 Ex 2.5.3 F3.2 Ex 2.6 Temperaturklasse Der Sensor ist für die Temperaturklasse T4 geeignet. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 7...
Verwendungszweck zugelassen ist. Der eigensichere Anschluss - einschließlich der Sensoren - muss über zugelassene Auswertegeräte erfolgen, die gegebenenfalls mit geeigneten Zener-Barrieren oder Schaltverstärkern ausgestattet sein müssen. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 8...
Die Zertifikate sind einschließlich der darin festgelegten besonderen Bedingungen zu berücksichtigen. Festsitzende Teile des Produktes (z. B. durch Frost oder Korrosion) dürfen bei vorhandener explosionsfähiger Atmosphäre nicht gewaltsam gelöst werden. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 9...
Die Montage erfolgt über das am Sensorgehäuse befindliche PG7. Des Weiteren ist eine Montage mit Hilfe der beiliegenden PG7-Muttern möglich. Die Markierung dient dabei als Ausrichtungshilfe, um die Querbohrung mit den Sensoren im Luftstrom auszurichten. Bei Inbetriebnahme mit +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 10...
Instandhaltungsmaßnahmen mit Demontage der Sensoren darf nur bei ex-freier Atmosphäre durchgeführt werden. Der Austausch von Komponenten darf nur mit Original-Ersatzteilen erfolgen, die auch für den Einsatz im Ex-Bereich freigegeben sind. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 11...
NLSW®75-A Ex hat Sensor ist durch Medium verändertes Sensor mit Wasser reinigen verschmutzt Ansprechverhalten NLSW®75-A Ex schaltet bei Temperaturgradient ist Schaltpunkt neu einstellen, schneller außerhalb der technischen Verstärkung, Nullpunkt Temperaturerhöhung Daten +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 12...
Strömungsverhältnisse anpassen, indem Sie bei Strömung 0 einen Nullabgleich vornehmen und die Ausgangsspannung beim vorhandenen Strömungsmaximum auf 10V einstellen (bzw. 20mA). Den Schaltpunkt für das Ausgangsrelais können Sie im Bereich 0 bis 10V einstellen. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 13...
Elektrischer Anschluss 16 Klemmen, 2.5 mm² Schutzart Gehäuse IP20 Schutzart Klemmen IP20 Gehäuse Normgehäuse N75 Gehäuseabmessung 112 mm x 75 mm x 73 mm (L x B x H) Prüfzeichen +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 14...
Große Strömungsänderung: Hier ist meist eine Ja/Nein-Aussage gewünscht (z.B. Ventilator läuft oder steht). Es kann daher ein so großer Sicherheitsabstand gewählt werden, dass weder Temperaturänderungen, noch Verwirbelungen einen Einfluss auf das Schaltverhalten haben. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 15...
Seite 16
Strömung ≥ Schwellwert Signalausgang schaltet Gelbe LED „Luftstrom“ leuchtet Strömung < Schwellwert Signalausgang nicht geschaltet Gelbe LED „Luftstrom“ leuchtet nicht Bei weiteren Fragen oder Problemen wenden Sie sich bitte an uns. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 16...
