Inhaltszusammenfassung für SEIKOM-Electronic RLSW 4

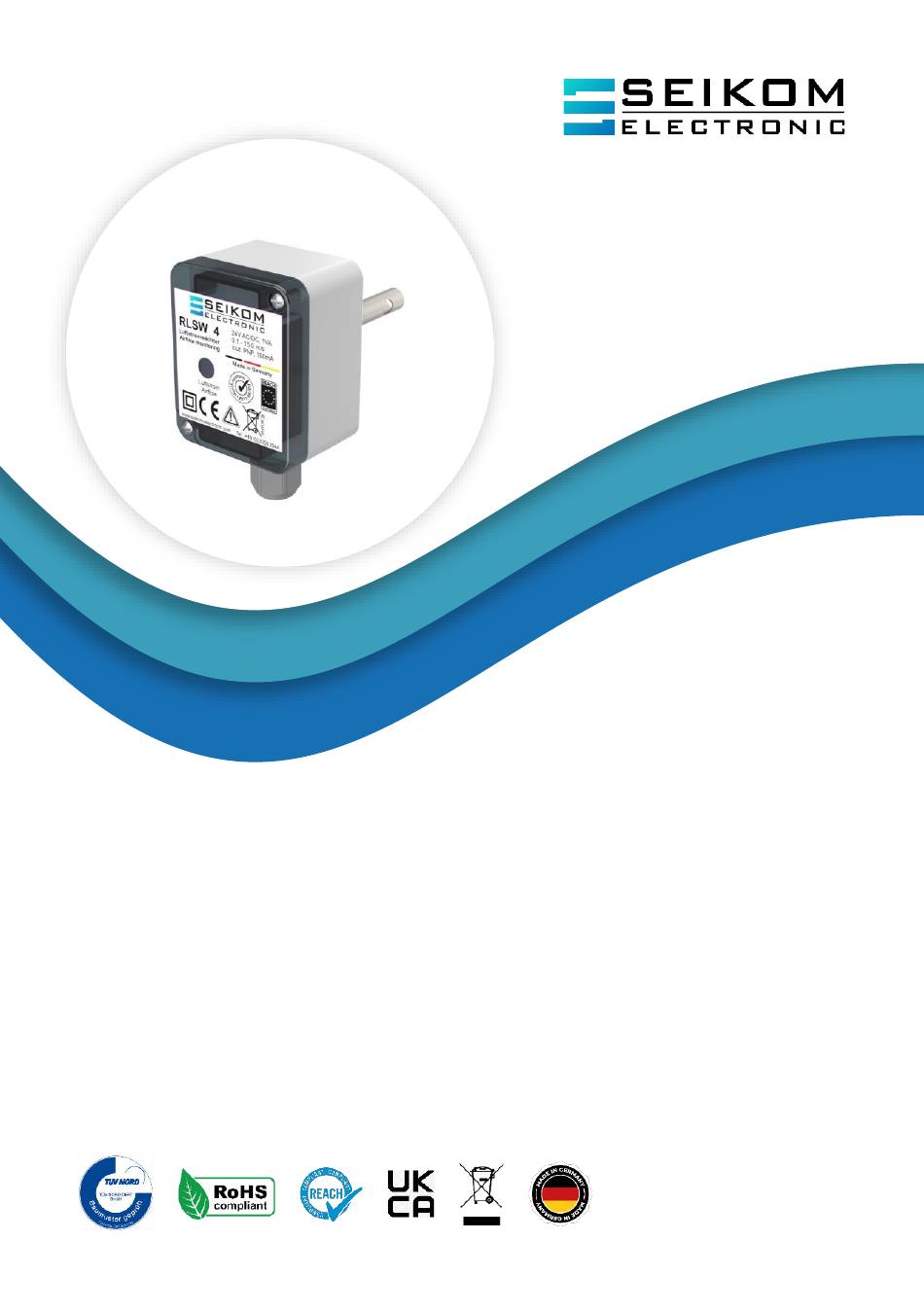

- Seite 1 Bedienungsanleitung RLSW®4 (R) 24 V AC/DC Version 1...
- Seite 2 +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 2...
-
Seite 3: Inhaltsverzeichnis
4.2 Elektrische Anschlüsse ......................7 4.3 Einstellung des Schaltpunkts ....................7 4.4 Anleitung zur Inbetriebnahme ....................8 5. WARTUNGSHINWEISE ...................... 8 6. FEHLERBEHEBUNG ......................8 7. EU KONFORMITÄTSERKLÄRUNG ..................10 +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 3... -
Seite 4: Sicherheitsanweisungen
(Temperaturkompensation) ist nicht beheizt und dient nur zur Messung der Temperatur. Durchfluss ≥ Schwellenwert Relaisausgang aktiviert Gelbe LED "Luftstrom" leuchtet Durchfluss < Schwellenwert Relaisausgang nicht aktiviert Gelbe LED "Luftstrom" erlischt +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 4... -
Seite 5: Technische Daten
Schutzart Gehäuse IP65 Schutzart Sensor IP67 Gehäuseabmessungen 30 mm x 50 mm x 65 mm (L x W x H) Prüfzeichen Baumuster geprüft TÜV Nord nach DIN EN 61010-1:2011-07 +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 5... -
Seite 6: Abmessungen Der Ausführung
Isolierung zur Netzspannungsseite beeinträchtigt werden kann. Die Strombelastbarkeit des potentialfreien Kontaktes ist auf 6 A begrenzt. Daher muss der Stromkreis des potentialfreien Kontaktes mit einer 6,3 A Sicherung abgesichert werden. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 6... -
Seite 7: Installationsbedingungen
Große Strömungsänderung: Hier ist meist eine 'Ja/Nein-Aussage' gewünscht (z.B. Ventilator läuft oder Ventilator steht). Es kann daher ein so großer Sicherheitsabstand gewählt werden, dass weder Temperaturänderungen noch Verwirbelungen einen Einfluss auf das Schaltverhalten haben. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 7... -
Seite 8: Anleitung Zur Inbetriebnahme
Die folgenden Anweisungen sind als erste Hilfe gedacht, falls Ihr Luftstromwächter nicht richtig funktioniert. Problem Mögliche Ursache Lösung Das Gerät funktioniert nicht. Fehlende oder falsche Versorgungsspannung und Spannungsversorgung. Anschluss überprüfen. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 8... - Seite 9 Wasser. Gerät schaltet bei einem Der Temperaturgradient liegt Potentiometer schnellen Anstieg der außerhalb der technischen "Empfindlichkeit" etwas Medientemperatur. Spezifikationen. weiter im Uhrzeigersinn drehen. Schaltpunkt in heißer Medienumgebung einstellen. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 9...
-
Seite 10: Eu Konformitätserklärung
Bedienungsanleitung RLSW®4 (R) 7. EU KONFORMITÄTSERKLÄRUNG +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite: 10... - Seite 12 Wachsendes Netz lokaler Vertriebshändler online verfügbar www.seikom-electronic.com Unser Produktportfolio Durchfluss Temperatur Druck Luftqualität und CO Zener-Barrieren Universal Transmitter +49 2058 916 900 0 info@seikom-electronic.com www.seikom-electronic.com SEIKOM-Electronic GmbH & Co. KG Gold-Zack-Straße 7 40822 Mettmann...
