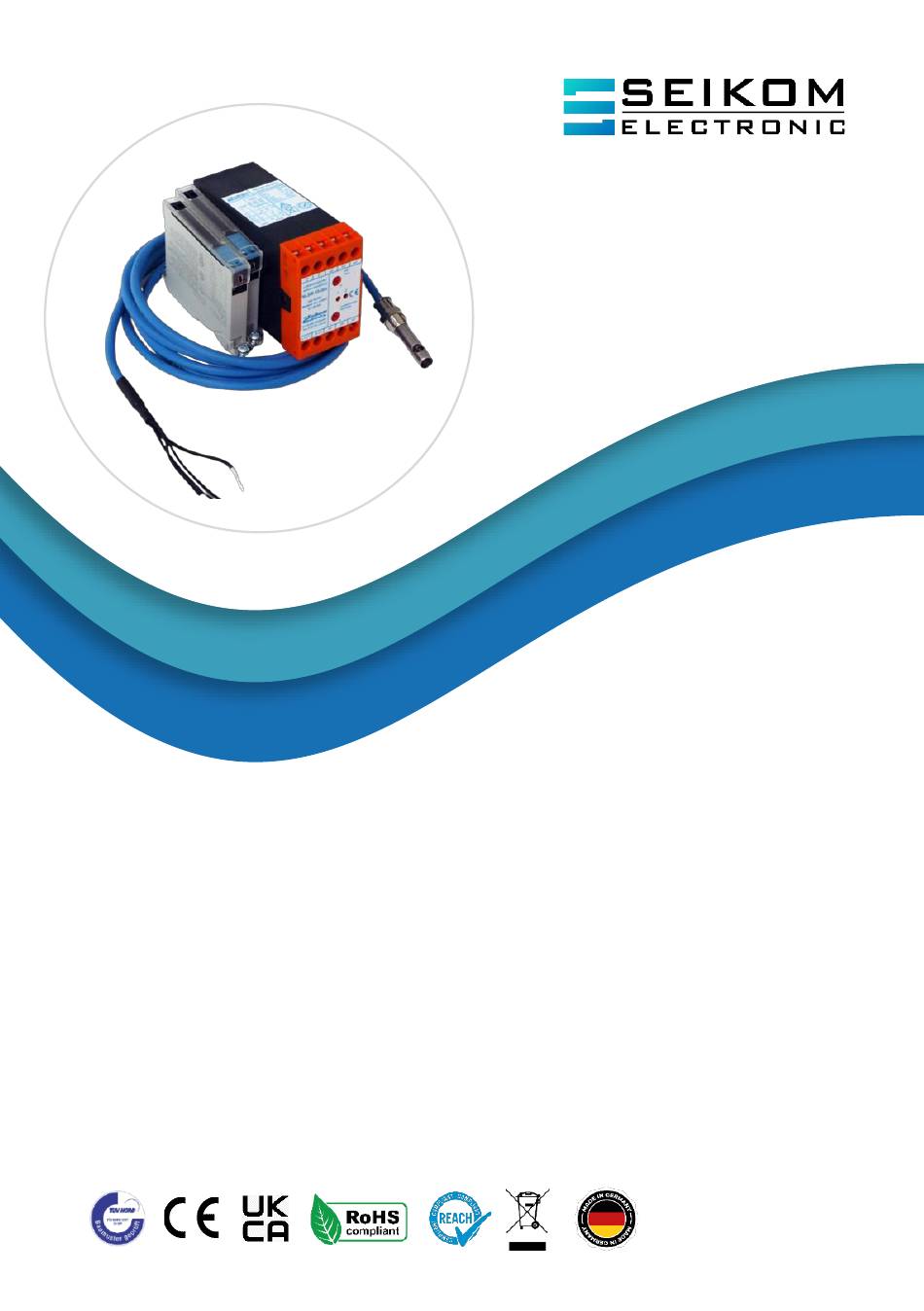

- Seite 1 Bedienungsanleitung NLSW®45-3 Ex (Gg) & Fühler F3.x Ex 24 V AC, 24 V DC, 230 V AC Version 1.0...
- Seite 2 Geräte wirksam vor Beschädigung schützen. Das Fühlerkabel muss fest verlegt und wirksam vor Beschädigung geschützt werden. Störeinstrahlungen sind zu vermeiden. Unsere Produkte entsprechen den Anforderungen der europäischen Richtlinien WEEE 2012/19/EU und RoHS 2011/65/EU. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 2...
- Seite 3 7. KENNZEICHNUNG DES SENSORS (TYPENSCHILD) ............13 8. TECHNISCHE DATEN DER LUFTSTROMWÄCHTER NLSW®45-3 Ex ........14 9. INSTALLATION DER STRÖMUNGSWÄCHTER NLSW®45-3 Ex ..........15 9.1 Inbetriebnahme und Schaltpunkteinstellung ................15 10. EU KONFORMITÄTSERKLÄRUNG ..................18 +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 3...
- Seite 4 Zur Sicherstellung der Funktion und zu Ihrer eigenen Sicherheit lesen Sie bitte aufmerksam die beiliegende Bedienungsanleitung, bevor Sie mit der Installation beginnen. Sollten noch Fragen auftreten, so wenden Sie sich bitte an das Team von SEIKOM-Electronic. Diese Original- Bedienungsanleitung ist unbedingt zu befolgen.
- Seite 5 Werte haben. Werden die Barrieren vertauscht, funktioniert der Luftstromwächter NLSW®45-3 Ex nicht richtig. 2.2 Eigensichere Kenndaten Wert 25 VDC 80 mA 0.35 W @ 40°C 0.24 W @ 110°C Vernachlässigbar Vernachlässigbar +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 5...
- Seite 6 Schwarz nummeriert Baumustergeprüft nach DIN EN 61010-1:2011-07 durch den TÜV-Nord 2.4 Typenschlüssel Es wird nur ein Produkttyp F3 Ex hergestellt, der sich durch die unterschiedliche Länge unterscheidet. Siehe vorangehende Tabelle. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 6...
- Seite 7 NLSW®45-3 Ex (Gg) & Fühler F3.x Ex 2.5 Maße der Luftstromsensoren F3.x Ex 2.5.1 F3 Ex 2.5.2 F3.1 Ex 2.5.3 F3.2 Ex 2.6 Temperaturklasse Der Sensor ist für die Temperaturklasse T4 geeignet. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 7...
- Seite 8 Verwendungszweck zugelassen ist. Der eigensichere Anschluss - einschließlich der Sensoren - muss über zugelassene Auswertegeräte erfolgen, die gegebenenfalls mit geeigneten Zener-Barrieren oder Schaltverstärkern ausgestattet sein müssen. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 8...
- Seite 9 Die Zertifikate sind einschließlich der darin festgelegten besonderen Bedingungen zu berücksichtigen. Festsitzende Teile des Produktes (z. B. durch Frost oder Korrosion) dürfen bei vorhandener explosionsfähiger Atmosphäre nicht gewaltsam gelöst werden. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 9...
- Seite 10 Der Temperaturbereich bei fest verlegter Montage beträgt -40°C bis +80°C; minimaler Biegeradius 10 x Leitungsdurchmesser Die verwendete Anschlussleitung ist nicht für Freilandanwendung oder Erdverlegung geeignet. Abweichende Einsatzbedingungen stets beim Hersteller anfragen. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 10...
- Seite 11 Beispiel lockere Anschlüsse, die nur durch das Öffnen von Gehäusen und/oder, falls erforderlich, Verwendung von Werkzeugen und Prüfeinrichtungen zu erkennen sind. Instandhaltungsmaßnahmen dürfen nur von befähigten Personen durchgeführt werden. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 11...
- Seite 12 Sensor ist durch Medium Sensor mit lauwarmer verändertes Ansprech- verschmutzt Seifenlauge reinigen verhalten NLSW®45-3 Ex schaltet bei Temperaturgradient ist schneller Temperatur- außerhalb der technischen Schaltpunkt neu einstellen erhöhung Daten +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 12...
- Seite 13 Explosionsschutzart erfolgt ist, noch bevor das Produkt zum ersten Mal in Betrieb genommen wird. Ein Sensor, der schon einmal in nicht eigensicheren Kreisen betrieben wurde, darf später in eigensicheren Stromkreisen nicht mehr verwendet werden. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 13...
- Seite 14 Schutzart Klemmen IP20 Gehäuse Normgehäuse N45 Gehäuseabmessung 120 mm x 45 mm x 73 mm (L x W x H) Prüfzeichen Baumustergeprüft nach DIN EN 61010-1:2011-07 durch den TÜV-Nord +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 14...
- Seite 15 Geringe Strömungsänderung im niedrigen Strömungsbereich: Der Schaltpunkt kann mit etwas Abstand zum Messwert der Normalströmung gewählt werden, da die Messwertveränderung bei Strömungsänderung groß ist. Eine Temperaturänderung wirkt sich nicht auf das Schaltverhalten aus. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 15...
- Seite 16 LED „Luftstrom“ leuchtet Strömung < Schwellwert Signalausgang nicht geschaltet gelbe LED „Luftstrom“ leuchtet nicht Bei weiteren Fragen oder Problemen wenden Sie sich bitte an uns. Technische Weiterentwicklung und Irrtum vorbehalten. +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 16...
- Seite 17 Bedienungsanleitung NLSW®45-3 Ex (Gg) & Fühler F3.x Ex +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 17...
- Seite 18 Bedienungsanleitung NLSW®45-3 Ex (Gg) & Fühler F3. X Ex 10. EU KONFORMITÄTSERKLÄRUNG +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 18...
- Seite 19 Bedienungsanleitung NLSW®45-3 Ex (Gg) & Fühler F3.x Ex +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 19...
- Seite 20 Wachsendes Netz lokaler Vertriebshändler online verfügbar www.seikom-electronic.com Unser Produktportfolio Durchfluss Temperatur Druck Luftqualität und CO Zener-Barrieren Universal Transmitter +49 2058 916 900 0 info@seikom-electronic.com www.seikom-electronic.com SEIKOM-Electronic GmbH & Co. KG Gold-Zack-Straße 7 40822 Mettmann +49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com Seite 20...
