Prüfung 2: Vorbereitung und Verfahren

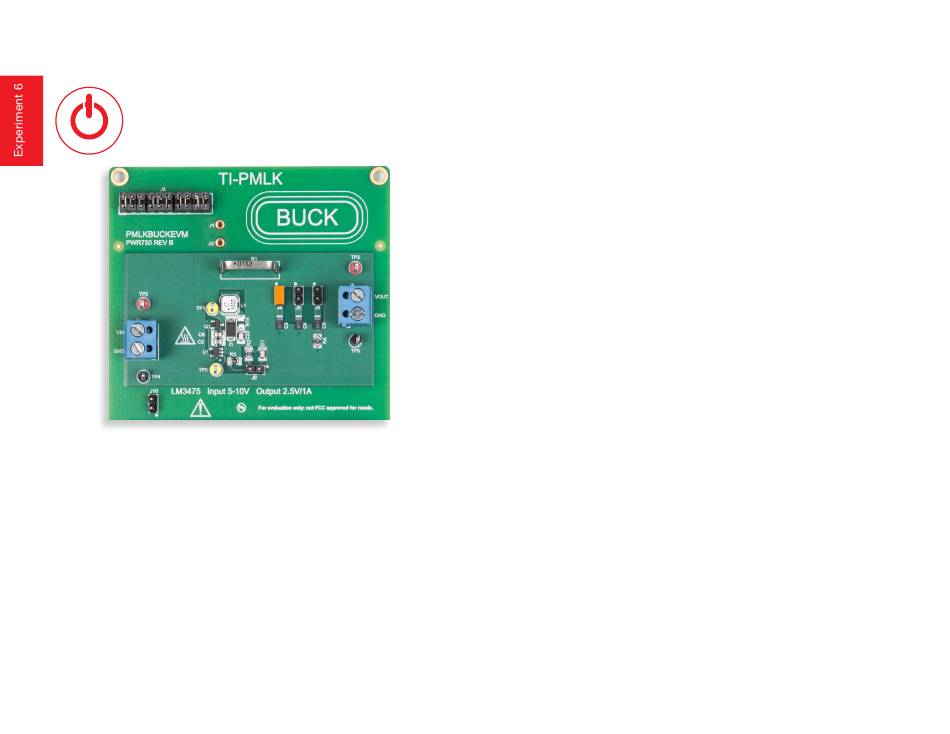

Abbildung 6. LM3475-Buck-Platine: Jumperkonfiguration für Prüfung 2
Anfängliche Jumperkonfiguration (siehe Abbildung 6):
gebrückt → Ausgangskondensator C
• J
4
• J offen → Ausgangskondensator C (100 mF, 200 mW) getrennt
5 4
• J offen → Reihenschaltung von Ausgangskondensator C
6
R (100 mW) getrennt
4
offen → Beschleunigungskondensator C
• J
9
[HINWEIS: Diese Konfiguration entspricht Fall (a) in Tabelle 2.]
Prüfverfahren [siehe Versuchsaufbau-Anweisungen 5.2) und 8.2) für Prüfung 2]:
1) Das OSZILLOSKOP einschalten, KANAL 1 auf DC 50 W-Kopplungsmodus einstellen, KANAL 3 und
4 auf DC 1 MW-Kopplungsmodus einstellen, KANAL 2 auf AC 1 MW-Kopplungsmodus einstellen,
KANAL 1 als Trigger-Quelle auswählen und den Stromtastkopf entmagnetisieren, um mögliche Gleich-
strom-Vorspannung zu beseitigen.
2) Das NETZGERÄT einschalten (die Taste „AUSGANG EIN" muss in der Stellung OFF sein), dann die
SPANNUNG auf 5 V und die STROMBEGRENZUNG auf 1 A einstellen.
3) Die ELEKTRONISCHE LAST einschalten (die Taste „LAST EIN" muss in der Stellung OFF sein), den
DYNAMISCHEN STROMMODUS einstellen und bei maximaler Anstiegsrate den niedrigen Strom auf
(100 mF, 100 mW) verbunden
3
(100 mF, 100 mW) und Widerstand
5
(100 pF) getrennt
1
0.5 A, den hohen Strom auf 1.5 A sowie die Zeiten für niedrigen und hohen Strom auf 200 ms einstellen.
4) Die Taste „AUSGANG EIN" des NETZGERÄTS in die Stellung ON bringen. Unter diesen Bedingungen
sollten die Kurven von KANAL 2 (Ausgangsgleichspannung) und KANAL 4 (Eingangsspannung) des
OSZILLOSKOPS als flache horizontale Linien bei 2.5 V bzw. 5 V angezeigt werden (falls nicht, die Taste
„AUSGANG EIN" des NETZGERÄTS in die Stellung OFF bringen und die vorherigen Schritte überprü-
fen).
5) Die Taste „LAST EIN" der ELEKTRONISCHEN LAST in die Stellung ON bringen. Es sollten nun die Kur-
ve von KANAL 1 (Laststrom) des OSZILLOSKOPS als zwischen 0.5 und 1.5 A schwingendes Recht-
ecksignal, die Kurve von KANAL 2 (Ausgangsgleichspannung) als nahezu flache Linie bei 2.5 V und
die Kurve von KANAL 3 (Ausgangswechselspannung) als flache Linie mit einem Durchschnittswert
von 0 V und kleinen transienten Überspannungen angezeigt werden (falls nicht, die Taste „LAST EIN"
der ELEKTRONISCHEN LAST und die Taste „AUSGANG EIN" des NETZGERÄTS in die Stellung OFF
bringen und die vorherigen Schritte überprüfen).
6) Die Größe der Ausgangsspannungsspitzen mit den Cursor- oder Messfunktionen des Oszilloskops
messen, das Ergebnis in Tabelle 1 eintragen und diesen Schritt mit einer Eingangsspannung von 10 V
wiederholen (die Taste „AUSGANG EIN" des NETZGERÄTS und die Taste „LAST EIN" der ELEKTRO-
NISCHEN LAST müssen zum Ändern von Eingangsspannung und Laststrom nicht in die Stellung OFF
gebracht werden).
7) Die Taste „LAST EIN" der ELEKTRONISCHEN LAST und die Taste „AUSGANG EIN" des NETZGE-
RÄTS in die Stellung OFF bringen, die in Tabelle 1 angegebene Konfiguration (b) der Jumper
und J einstellen und Schritt 6) wiederholen.
9
8) Schritt 7) wiederholen, um die Jumperkonfiguration für Fall (c) einzustellen, und Schritt 6) erneut durch-
führen.
9) Die Taste „LAST EIN" der ELEKTRONISCHEN LAST und die Taste „AUSGANG EIN" des NETZGE-
RÄTS in die Stellung OFF bringen, den DYNAMISCHEN MODUS des NETZGERÄTS mit einer Recht-
eckspannung von 5 bis 10 V (250 Hz, 50 % Tastverhältnis) einstellen, die ELEKTRONISCHE LAST im
KONSTANTSTROMMODUS auf 1.5 A einstellen und die Tasten „AUSGANG EIN" und „LAST EIN" in
die Stellung ON bringen. Es sollten nun die Kurve von KANAL 4 (Eingangsspannung) des Oszilloskops
als zwischen 5 und 10 V schwingendes Rechtecksignal, die Kurve von KANAL 2 (Ausgangsgleich-
spannung) als flache Linie bei 2.5 V und die Kurve von KANAL 3 (Ausgangswechselspannung) als
Wellenform, die um 0 V schwingt, angezeigt werden (falls nicht, die Taste „LAST EIN" der ELEKTRONI-
SCHEN LAST und die Taste „AUSGANG EIN" des NETZGERÄTS in die Stellung OFF bringen und die
vorherigen Schritte überprüfen).
10) Die Größe der Ausgangsspannungsspitzen bei den in Tabelle 2 angegebenen Jumperkonfigurationen
(a), (b) und (c) ablesen, und die Prüfung mit einem Laststrom von 0.5 A wiederholen (die Tasten „OUT
ON" und „LOAD ON" vor jeder Änderung an der Jumperkonfiguration in die Stellung OFF bringen).
11) Nach den Messungen die Taste „LAST EIN" der ELEKTRONISCHEN LAST und die Taste „AUSGANG
EIN" des GLEICHSPANNUNGSNETZGERÄTS in die Stellung OFF bringen und alle Geräte ausschalten.
J , J , J
4 5 6
