Versuchsaufbau: Konfiguration
Für dieses Experiment werden folgende Geräte benötigt: ein GLEICHSPANNUNGSNETZGERÄT, ein OSZILLOSKOP und EINE ELEKTRONISCHE GLEICHSPANNUNGSLAST. Wie die Geräte
verbunden werden, wird in Abbildung 7 gezeigt.
NETZGERÄT
GLEICHSPANNUNG
AUSGANG-EIN-
Taste
LAST EIN-
Taste
2) 1)

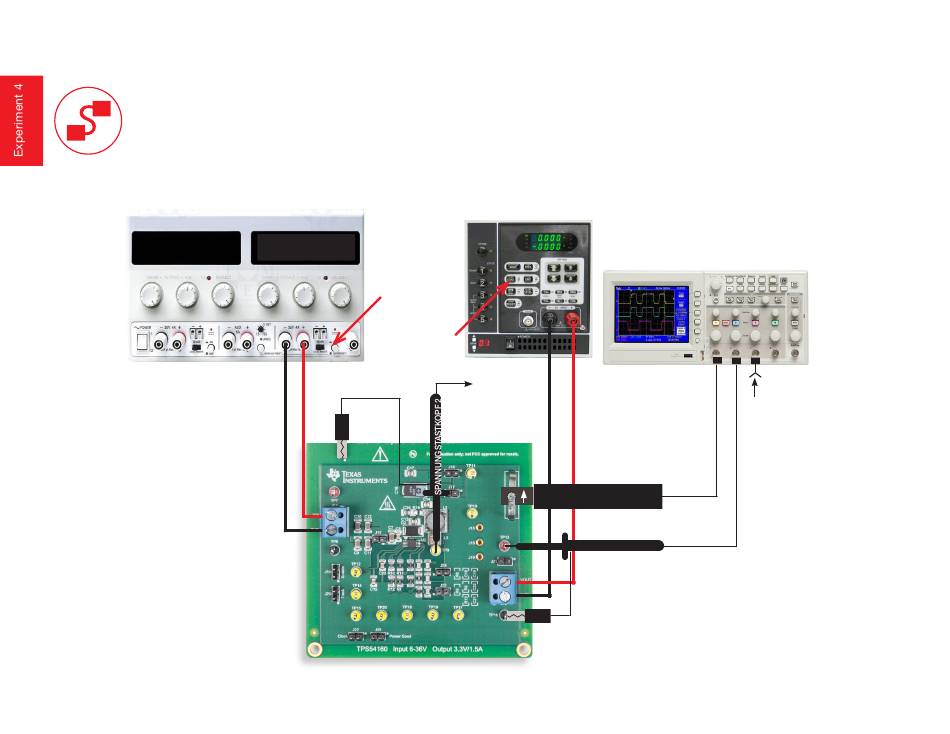

Abbildung 7. Versuchsaufbau
ELEKTRONISCHE LAST
7)
zu KANAL 3
3)
4)
STROMTASTKOPF
SPANNUNGSTASTKOPF 1
VOLTAGE PROBE 1
OSZILLOSKOP
CH-1 CH-2 CH-3 CH-4
from voltage
probe 2
5)
6)
