Prüfung 2: Vorbereitung und Verfahren

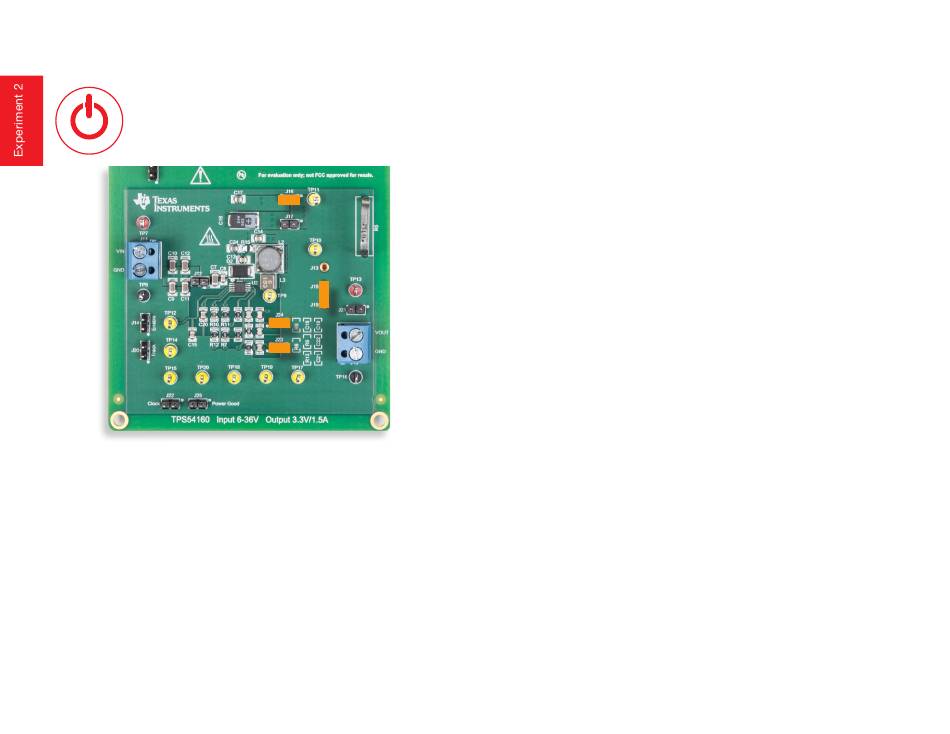

Abbildung 4: TPS54160-Buck-Platine: Jumperkonfiguration für Prüfung 2
Jumperkonfiguration (siehe Abbildung 4):
•
J
–J
gebrückt → Induktor L
(15 mH, Pulver) verbunden
15
19
3
offen → Ausgangskondensator C
•
J
17
16
offen → Internes Signal aktiviert
•
J
14
•
J
offen → Internes Softstartsignal aktiviert
20
offen → Ausgangskondensator verbunden mit Spannungssensor R
•
J
21
•
J
offen → Eingangskondensatoren C
12
offen → Schaltfrequenz
•
J
f
= 250 kHz
22
s
offen → Power-Good-Signal aktiviert
•
J
25
•
J
gebrückt → Ausgangskondensator C
16
gebrückt → Kompensation für Ausgangskondensator C
•
J
UND
J
23
24
[HINWEIS:
Die obige Konfiguration entspricht Fall (a) in Tabelle 2.]
(220 mF) getrennt
–R
6
8
– C
(4 x 4.7 mF) getrennt
9
12
(10 mF) verbunden
17
(10 mF)
17
Prüfverfahren:
1) Das OSZILLOSKOP einschalten, KANAL 1 und KANAL 3 auf DC 50 W-Kopplungsmodus einstellen,
KANAL 2 und KANAL 4 auf DC 1 MW-Kopplungsmodus einstellen, KANAL 4 als Trigger-Quelle
auswählen und die Stromtastköpfe entmagnetisieren, um mögliche Gleichstrom-Vorspannung zu
beseitigen.
2) Das NETZGERÄT einschalten (die Taste „AUSGANG EIN" muss in der Stellung OFF sein), dann die
SPANNUNG auf den Anfangswert 6 V und die STROMBEGRENZUNG auf 1 A einstellen.
3) Die ELEKTRONISCHE LAST einschalten (die Taste „LAST EIN" muss in der Stellung OFF sein),
den KONSTANTSTROMMODUS für die ELEKTRONISCHE LAST konfigurieren und den Strom auf
0.15 A einstellen.
4) Die Taste „AUSGANG EIN" des NETZGERÄTS in die Stellung ON bringen. Unter diesen Bedingun-
gen sollten die Kurve von KANAL 2 (Ausgangsspannung) des Oszilloskops als flache horizontale
Linie bei 3.3 V und die Kurve von KANAL 4 (Schaltknotenspannung) als Rechteckwelle, die zwischen
der Eingangsspannung und einer geringen negativen Spannung schwingt, angezeigt werden (wenn
die Wellenformen nicht diesen Angaben entsprechen, die Taste „AUSGANG EIN" des NETZGERÄTS
in die Stellung OFF bringen und die vorherigen Schritte überprüfen).
5) Die Taste „LAST EIN" der ELEKTRONISCHEN LAST in die Stellung ON bringen und KANAL
2 des OSZILLOSKOPS auf AC 1 MW-Kopplungsmodus einstellen. Nun sollten die Kurve von
KANAL 1 (Induktorstrom) des Oszilloskops als dreieckförmige Wellenform mit 0.15 A Durch-
schnittswert, die Kurve von KANAL 3 (Eingangsstrom) als fast dreieckförmige Wellenform und
die Kurve von KANAL 2 (Ausgangsspannung) als Wellenform, die um 0 V schwingt, angezeigt
werden (die vertikale Skala von KANAL 2 auf 10 oder 20 mV/Div einstellen, um eine gute Dar-
stellung zu erhalten. Wenn die angezeigten Wellenformen und Werte deutlich von diesen Anga-
ben abweichen, die Taste „LAST EIN" der ELEKTRONISCHEN LAST und die Taste „AUSGANG
EIN" des NETZGERÄTS in die Stellung OFF bringen und die vorherigen Schritte überprüfen).
6) Die Spitze-Spitze-Welligkeit der Ausgangsspannung und des Eingangsstroms ablesen und die Wer-
te in Tabelle 2 eintragen. Danach diesen Schritt für alle in Tabelle 2 angegebenen Laststrom- und
Eingangsspannungswerte wiederholen (die Taste „AUSGANG EIN" des NETZGERÄTS und die Taste
„LAST EIN" der ELEKTRONISCHEN LAST müssen zum Ändern von Eingangsspannung und Last-
strom nicht in die Stellung OFF gebracht werden).
7) Die Taste „AUSGANG EIN" des NETZGERÄTS und die Taste „LAST EIN" der ELEKTRONISCHEN
LAST in die Stellung OFF bringen, die Jumper für Fall (b) in Tabelle 2 konfigurieren und die Schritte
4) bis 6) wiederholen.
8) Nach den Messungen die Taste „LAST EIN" der ELEKTRONISCHEN LAST und die Taste „AUS-
GANG EIN" des GLEICHSPANNUNGSNETZGERÄTS in die Stellung OFF bringen und alle Geräte
ausschalten.
