TI-PMLK LM3475 – Schaltplan
Der Abwärtsregler TI-PMLK LM3475 akzeptiert Eingangsspannungen von 5 bis 10 V und liefert eine geregelte Ausgangsspannung von 2.5 V bei einem maximalen Laststrom von 1 A.
LM3475 NICHT verwenden,
!
wenn J4/J5/J6 ALLE OFFEN
oder ALLE GEBRÜCKT sind.

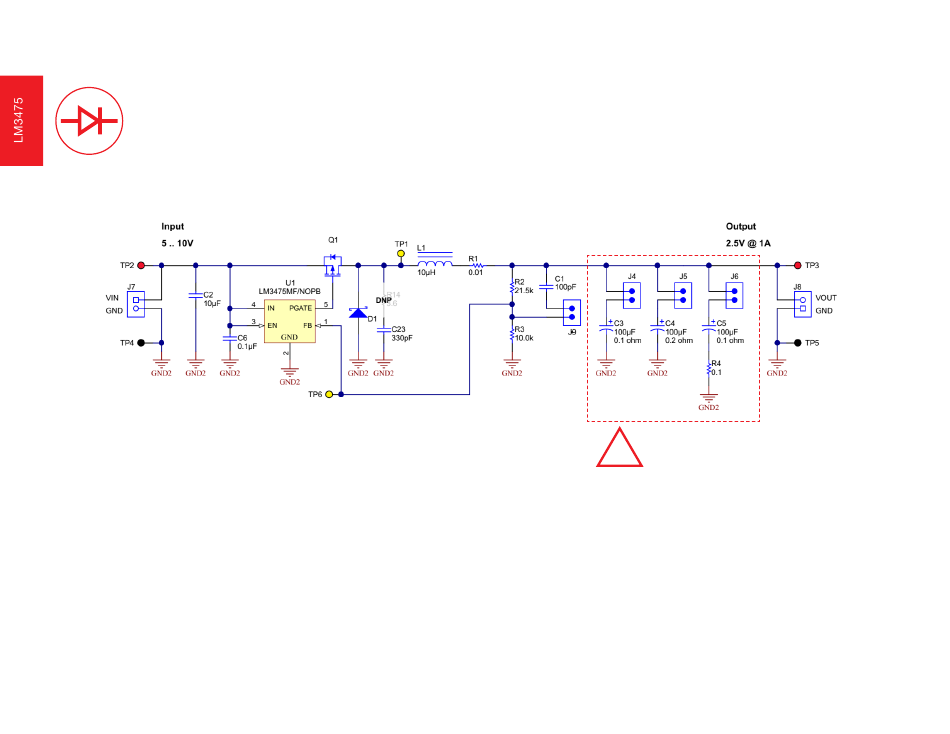

Abbildung 1. Schaltplan des Abwärtsreglers TI-PMLK LM3475
