groen (power)
geel (status)
rood (fault)

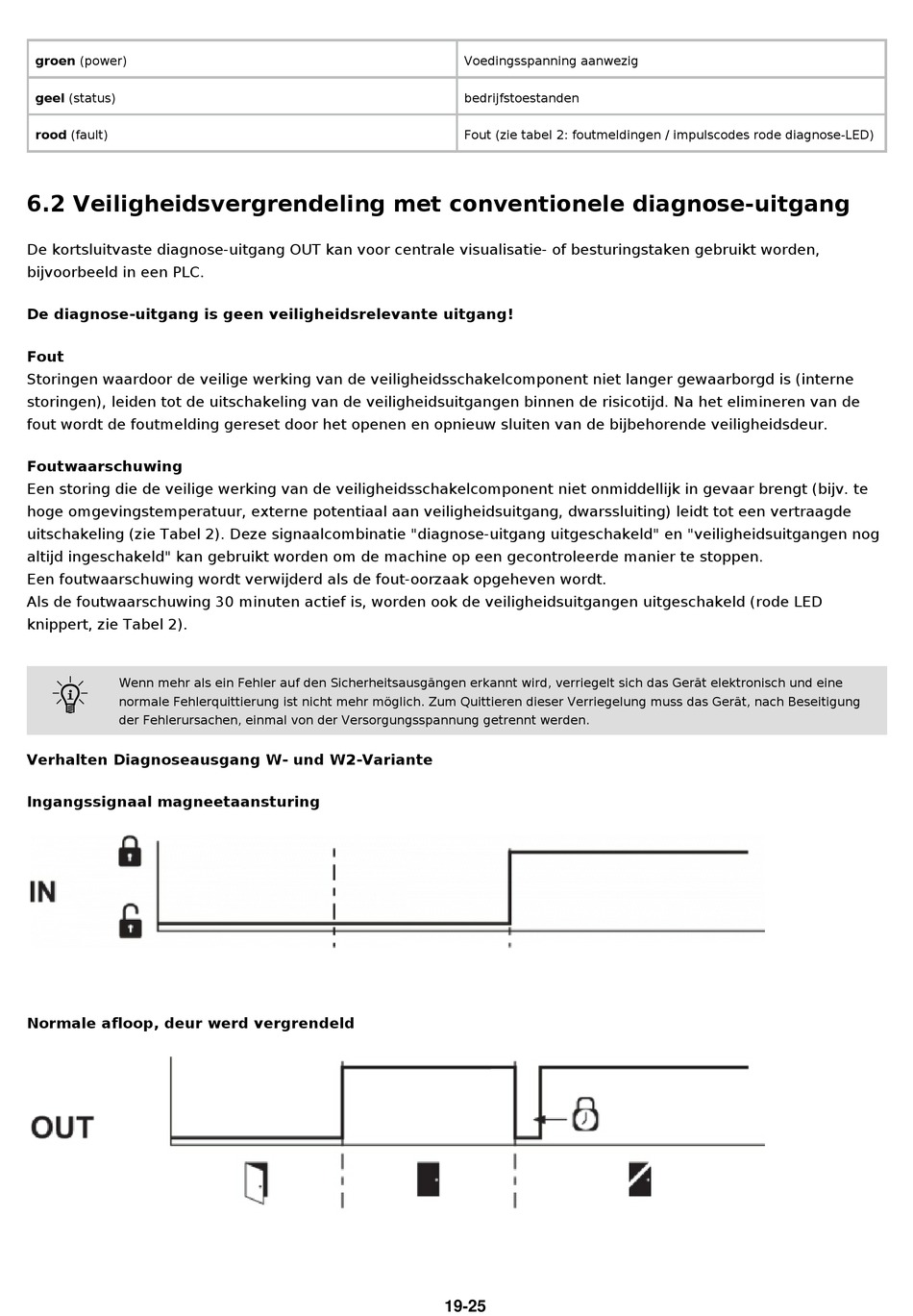

6.2 Veiligheidsvergrendeling met conventionele diagnose-uitgang

De kortsluitvaste diagnose-uitgang OUT kan voor centrale visualisatie- of besturingstaken gebruikt worden,
bijvoorbeeld in een PLC.
De diagnose-uitgang is geen veiligheidsrelevante uitgang!
Fout
Storingen waardoor de veilige werking van de veiligheidsschakelcomponent niet langer gewaarborgd is (interne
storingen), leiden tot de uitschakeling van de veiligheidsuitgangen binnen de risicotijd. Na het elimineren van de
fout wordt de foutmelding gereset door het openen en opnieuw sluiten van de bijbehorende veiligheidsdeur.
Foutwaarschuwing
Een storing die de veilige werking van de veiligheidsschakelcomponent niet onmiddellijk in gevaar brengt (bijv. te
hoge omgevingstemperatuur, externe potentiaal aan veiligheidsuitgang, dwarssluiting) leidt tot een vertraagde
uitschakeling (zie Tabel 2). Deze signaalcombinatie "diagnose-uitgang uitgeschakeld" en "veiligheidsuitgangen nog
altijd ingeschakeld" kan gebruikt worden om de machine op een gecontroleerde manier te stoppen.
Een foutwaarschuwing wordt verwijderd als de fout-oorzaak opgeheven wordt.
Als de foutwaarschuwing 30 minuten actief is, worden ook de veiligheidsuitgangen uitgeschakeld (rode LED
knippert, zie Tabel 2).
F
Wenn mehr als ein Fehler auf den Sicherheitsausgängen erkannt wird, verriegelt sich das Gerät elektronisch und eine
normale Fehlerquittierung ist nicht mehr möglich. Zum Quittieren dieser Verriegelung muss das Gerät, nach Beseitigung
der Fehlerursachen, einmal von der Versorgungsspannung getrennt werden.
Verhalten Diagnoseausgang W- und W2-Variante
Ingangssignaal magneetaansturing
Normale afloop, deur werd vergrendeld
Voedingsspanning aanwezig
bedrijfstoestanden
Fout (zie tabel 2: foutmeldingen / impulscodes rode diagnose-LED)
19-25
