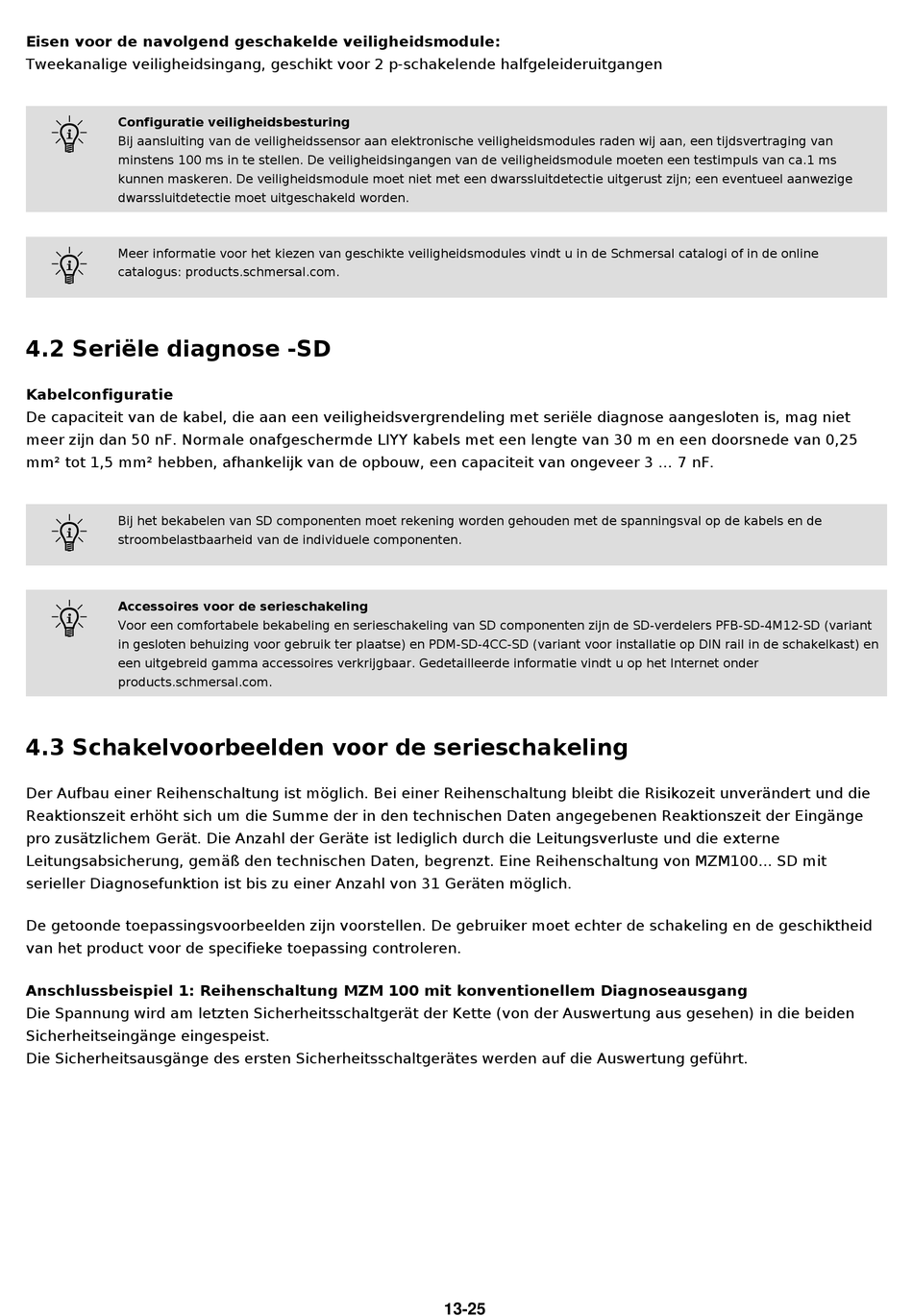

Eisen voor de navolgend geschakelde veiligheidsmodule:
Tweekanalige veiligheidsingang, geschikt voor 2 p-schakelende halfgeleideruitgangen
F
Configuratie veiligheidsbesturing
Bij aansluiting van de veiligheidssensor aan elektronische veiligheidsmodules raden wij aan, een tijdsvertraging van
minstens 100 ms in te stellen. De veiligheidsingangen van de veiligheidsmodule moeten een testimpuls van ca.1 ms
kunnen maskeren. De veiligheidsmodule moet niet met een dwarssluitdetectie uitgerust zijn; een eventueel aanwezige
dwarssluitdetectie moet uitgeschakeld worden.
F
Meer informatie voor het kiezen van geschikte veiligheidsmodules vindt u in de Schmersal catalogi of in de online
catalogus: products.schmersal.com.
4.2 Seriële diagnose -SD
Kabelconfiguratie
De capaciteit van de kabel, die aan een veiligheidsvergrendeling met seriële diagnose aangesloten is, mag niet
meer zijn dan 50 nF. Normale onafgeschermde LIYY kabels met een lengte van 30 m en een doorsnede van 0,25
mm² tot 1,5 mm² hebben, afhankelijk van de opbouw, een capaciteit van ongeveer 3 ... 7 nF.
F
Bij het bekabelen van SD componenten moet rekening worden gehouden met de spanningsval op de kabels en de
stroombelastbaarheid van de individuele componenten.
F
Accessoires voor de serieschakeling
Voor een comfortabele bekabeling en serieschakeling van SD componenten zijn de SD-verdelers PFB-SD-4M12-SD (variant
in gesloten behuizing voor gebruik ter plaatse) en PDM-SD-4CC-SD (variant voor installatie op DIN rail in de schakelkast) en
een uitgebreid gamma accessoires verkrijgbaar. Gedetailleerde informatie vindt u op het Internet onder
products.schmersal.com.

4.3 Schakelvoorbeelden voor de serieschakeling

Der Aufbau einer Reihenschaltung ist möglich. Bei einer Reihenschaltung bleibt die Risikozeit unverändert und die
Reaktionszeit erhöht sich um die Summe der in den technischen Daten angegebenen Reaktionszeit der Eingänge
pro zusätzlichem Gerät. Die Anzahl der Geräte ist lediglich durch die Leitungsverluste und die externe
Leitungsabsicherung, gemäß den technischen Daten, begrenzt. Eine Reihenschaltung von MZM100... SD mit
serieller Diagnosefunktion ist bis zu einer Anzahl von 31 Geräten möglich.
De getoonde toepassingsvoorbeelden zijn voorstellen. De gebruiker moet echter de schakeling en de geschiktheid
van het product voor de specifieke toepassing controleren.
Anschlussbeispiel 1: Reihenschaltung MZM 100 mit konventionellem Diagnoseausgang
Die Spannung wird am letzten Sicherheitsschaltgerät der Kette (von der Auswertung aus gesehen) in die beiden
Sicherheitseingänge eingespeist.
Die Sicherheitsausgänge des ersten Sicherheitsschaltgerätes werden auf die Auswertung geführt.
