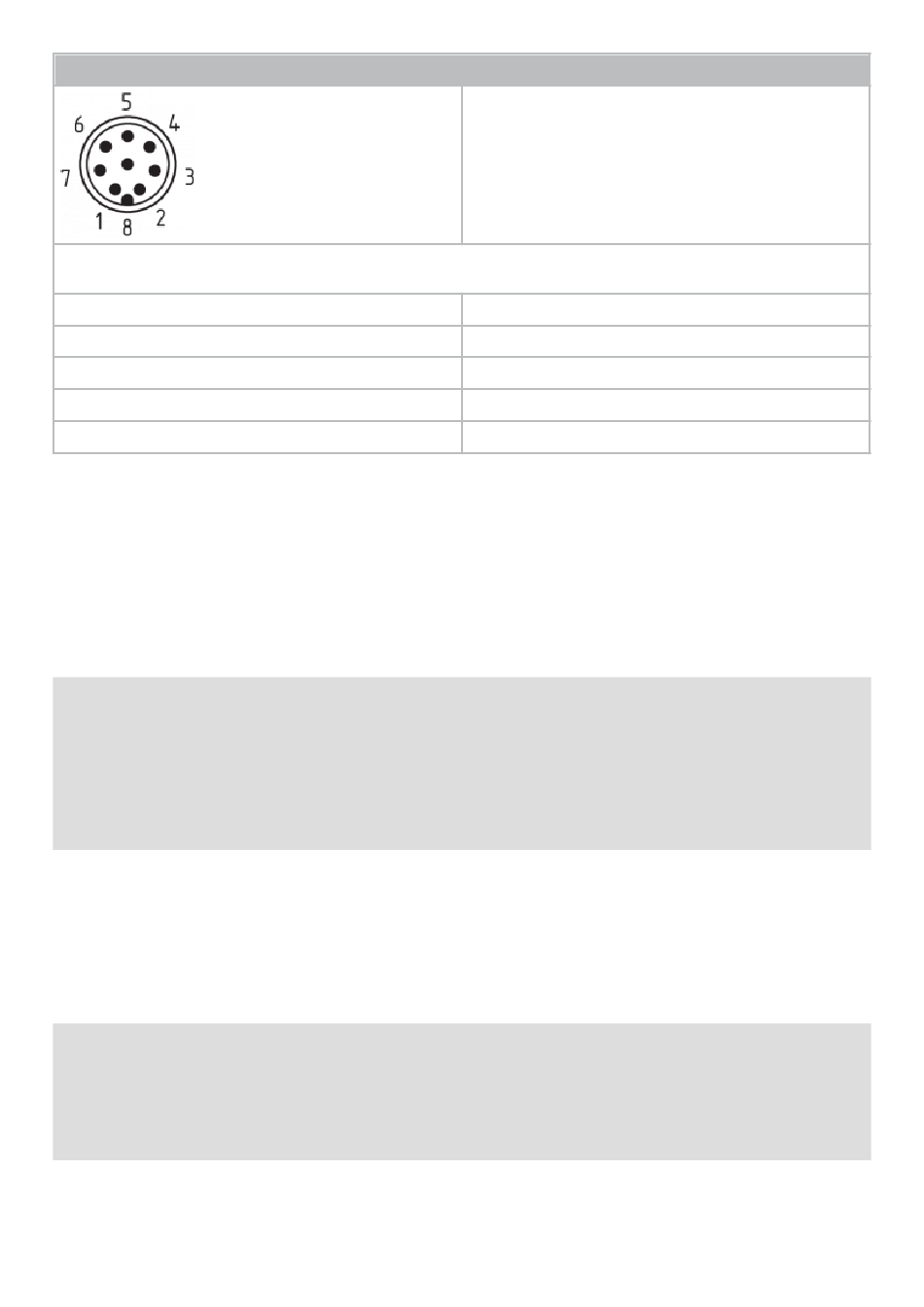

Einbaustecker ST2 M12, 8-polig
Anschlussleitungen mit Kupplung (female)
IP67 / IP69, M12, 8-polig - 8 x 0,25 mm² gem. DIN 47100
Leitungslänge
2,5 m
5,0 m
10,0 m
15,0 m

5 Wirkprinzipien und Rastkraftverstellung

5.1 Werkingsprincipe van de veiligheidsuitgangen:

- der zuhaltungsüberwachten Variante MZM 100:
Die Sicherheitsausgänge werden freigegeben, wenn folgende Bedingungen erfüllt sind:
der Betätiger wurde erkannt und
Das Entsperren der Sicherheitszuhaltung führt zur Abschaltung der Sicherheitsausgänge innerhalb der Risikozeit.
Die entsperrte Sicherheitszuhaltung kann, solange der Betätiger an der Sicherheitszuhaltung anliegt, wieder
gesperrt werden. Die Sicherheitsausgänge werden dann erneut eingeschaltet.
Die Zuhaltekraft F wird ständig elektronisch gemessen und kontrolliert. Eine verschmutzte Sicherheitszuhaltung
wird somit erkannt. Unterschreitet die Zuhaltekraft 500 N, erfolgt keine Freigabe der Sicherheitsausgänge Y1/Y2.
- der betätigerüberwachten Variante MZM 100 B:
Die Sicherheitsausgänge werden freigegeben, wenn folgende Bedingungen erfüllt sind:
der Betätiger wurde erkannt, die Rastkraft ist aktiv und
Durch ständige Überwachung des geschlossenen Magnetkreises werden die Sicherheitsausgänge Y1/Y2 während
der Rastung nur freigegeben, wenn der Magnetkreis korrekt geschlossen ist und auch die Zuhaltekraft bei
Anforderung erreicht werden kann. Bei Verschmutzung oder Beschädigung der Metallflächen erfolgt keine Freigabe.
Bestellnummer
103011415
103007358
103007359
103011414
16-25
die
Zuhaltun
ist
gesperrt
Magnetk
ist
>
500
N
Sperren
mit
Magnetk
>
500
N
möglich
