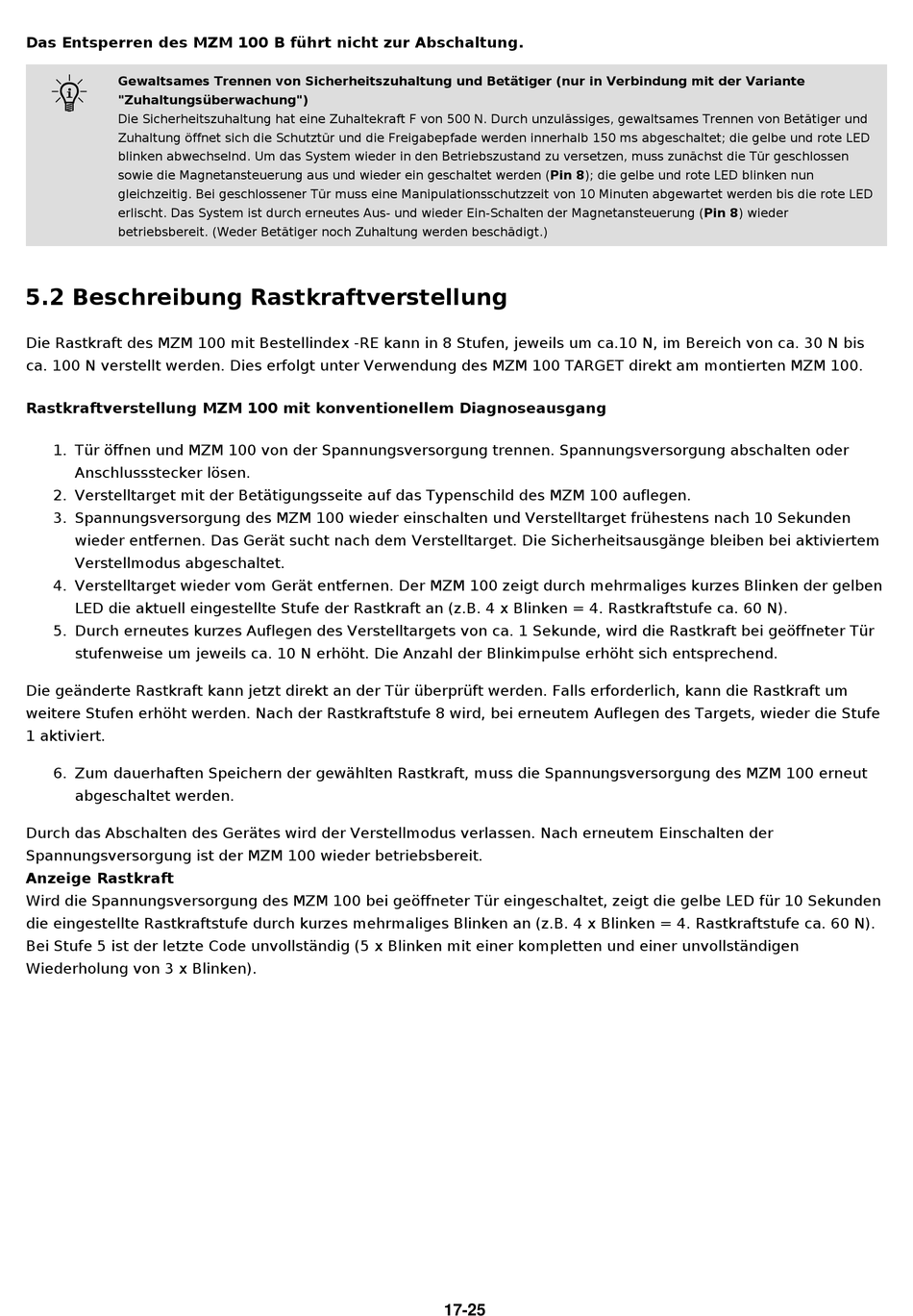

Das Entsperren des MZM 100 B führt nicht zur Abschaltung.
F
Gewaltsames Trennen von Sicherheitszuhaltung und Betätiger (nur in Verbindung mit der Variante
"Zuhaltungsüberwachung")
Die Sicherheitszuhaltung hat eine Zuhaltekraft F von 500 N. Durch unzulässiges, gewaltsames Trennen von Betätiger und
Zuhaltung öffnet sich die Schutztür und die Freigabepfade werden innerhalb 150 ms abgeschaltet; die gelbe und rote LED
blinken abwechselnd. Um das System wieder in den Betriebszustand zu versetzen, muss zunächst die Tür geschlossen
sowie die Magnetansteuerung aus und wieder ein geschaltet werden (Pin 8); die gelbe und rote LED blinken nun
gleichzeitig. Bei geschlossener Tür muss eine Manipulationsschutzzeit von 10 Minuten abgewartet werden bis die rote LED
erlischt. Das System ist durch erneutes Aus- und wieder Ein-Schalten der Magnetansteuerung (Pin 8) wieder
betriebsbereit. (Weder Betätiger noch Zuhaltung werden beschädigt.)

5.2 Beschreibung Rastkraftverstellung

Die Rastkraft des MZM 100 mit Bestellindex -RE kann in 8 Stufen, jeweils um ca.10 N, im Bereich von ca. 30 N bis
ca. 100 N verstellt werden. Dies erfolgt unter Verwendung des MZM 100 TARGET direkt am montierten MZM 100.
Rastkraftverstellung MZM 100 mit konventionellem Diagnoseausgang
1. Tür öffnen und MZM 100 von der Spannungsversorgung trennen. Spannungsversorgung abschalten oder
Anschlussstecker lösen.
2. Verstelltarget mit der Betätigungsseite auf das Typenschild des MZM 100 auflegen.
3. Spannungsversorgung des MZM 100 wieder einschalten und Verstelltarget frühestens nach 10 Sekunden
wieder entfernen. Das Gerät sucht nach dem Verstelltarget. Die Sicherheitsausgänge bleiben bei aktiviertem
Verstellmodus abgeschaltet.
4. Verstelltarget wieder vom Gerät entfernen. Der MZM 100 zeigt durch mehrmaliges kurzes Blinken der gelben
LED die aktuell eingestellte Stufe der Rastkraft an (z.B. 4 x Blinken = 4. Rastkraftstufe ca. 60 N).
5. Durch erneutes kurzes Auflegen des Verstelltargets von ca. 1 Sekunde, wird die Rastkraft bei geöffneter Tür
stufenweise um jeweils ca. 10 N erhöht. Die Anzahl der Blinkimpulse erhöht sich entsprechend.
Die geänderte Rastkraft kann jetzt direkt an der Tür überprüft werden. Falls erforderlich, kann die Rastkraft um
weitere Stufen erhöht werden. Nach der Rastkraftstufe 8 wird, bei erneutem Auflegen des Targets, wieder die Stufe
1 aktiviert.
6. Zum dauerhaften Speichern der gewählten Rastkraft, muss die Spannungsversorgung des MZM 100 erneut
abgeschaltet werden.
Durch das Abschalten des Gerätes wird der Verstellmodus verlassen. Nach erneutem Einschalten der
Spannungsversorgung ist der MZM 100 wieder betriebsbereit.
Anzeige Rastkraft
Wird die Spannungsversorgung des MZM 100 bei geöffneter Tür eingeschaltet, zeigt die gelbe LED für 10 Sekunden
die eingestellte Rastkraftstufe durch kurzes mehrmaliges Blinken an (z.B. 4 x Blinken = 4. Rastkraftstufe ca. 60 N).
Bei Stufe 5 ist der letzte Code unvollständig (5 x Blinken mit einer kompletten und einer unvollständigen
Wiederholung von 3 x Blinken).
