Inhaltszusammenfassung für Albrecht AE 5890 EU

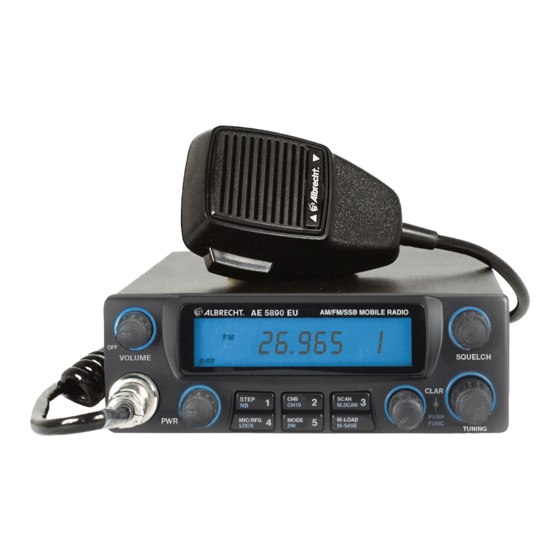

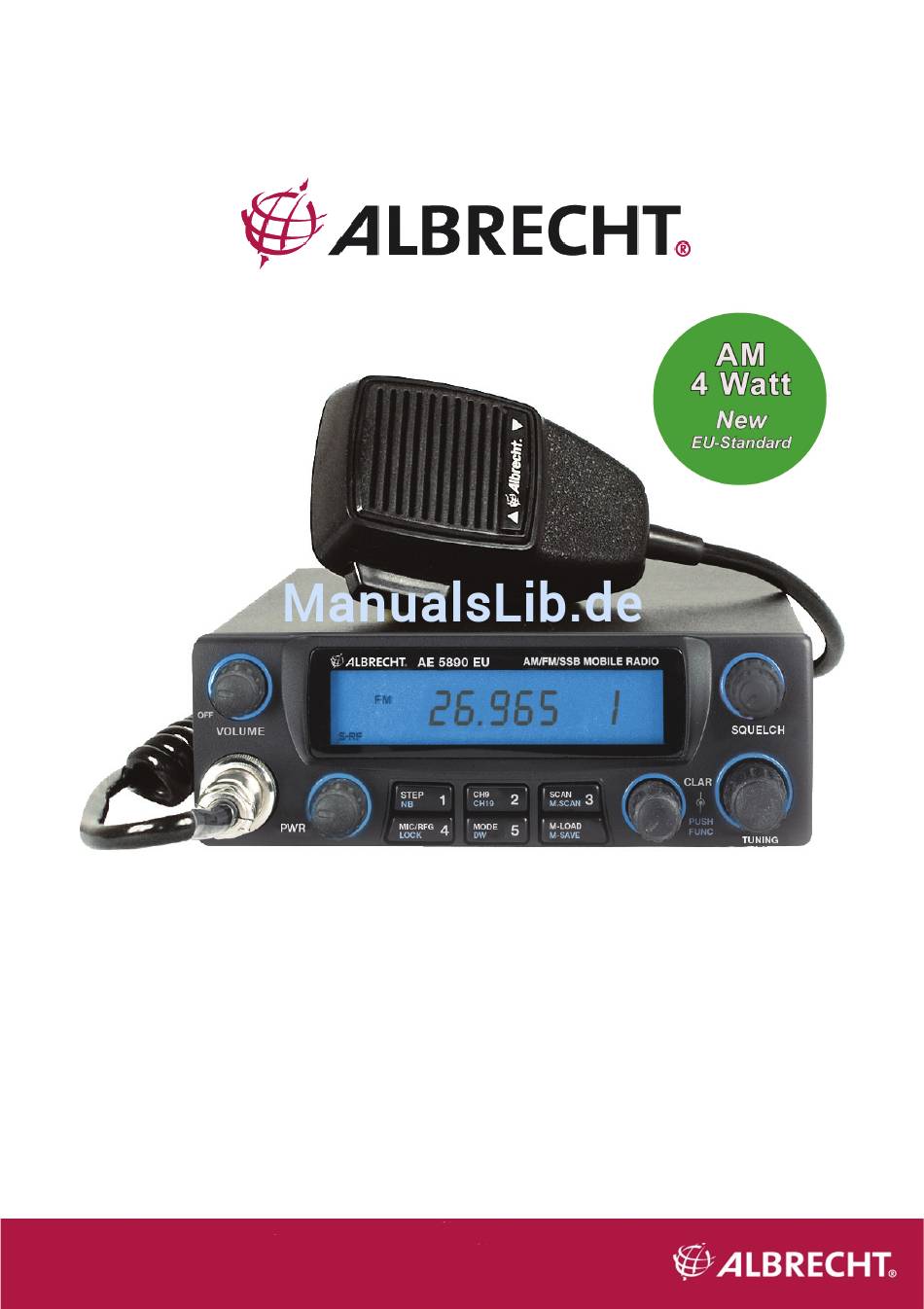

- Seite 1 AM / FM / SSB CB-Transceiver nach ECC / CEPT DEC(11)03 und EU Norm EN 300 433-2 Downloaded from www.cbradio.nl...
-
Seite 2: Inhaltsverzeichnis
RF Gain (Taste 5 2 x drücken, dann weiter mit UP-DOWN) ..................7 Clarifier (10) .................................. 7 LC-Anzeigefeld, S- und Power Meter ........................... 7 Weitere Tastenbelegung der AE 5890 EU – die wichtigsten zuerst ................7 Betriebsarten wählen ..............................7 USB und LSB ................................8 Sendeleistung einstellen (3) ............................ -
Seite 3: Rechtliche Hinweise Und Allgemeine Informationen
Original-Wortlaut (redaktioneller Stand: Juli 2011) und der Landessprache. Die jeweils neuesten Bestimmungen, Erklärungen und sonstige Unterlagen zu diesem Gerät finden Sie veröffentlicht im Service-Download Bereich auf www.hobbyradio.de oder www.alan-albrecht.info. Bitte beachten Sie beim Betrieb dieses Gerätes die abgedruckten länderspezifischen Bedingungen und nehmen Sie die Anmeldepflicht in einigen Ländern und evtl. -
Seite 4: Vorbereitung Zur Inbetriebnahme
Vorbereitung zur Inbetriebnahme Allgemeine Hinweise zum Gebrauch Dieser AM-FM-SSB Transceiver AE 5890 EU ist ein Universal-CB-Funkgerät für 12 V DC Stromversorgung. Es kann in Fahrzeugen, an entsprechend leistungsstarken 12 V Batterien, z.B. Bleiakkus, aber auch am 230 V Stromnetz über ein geeignetes 12 V-Netzgerät angeschlossen werden, welches mindestens 6 A stabilisiert als Dauerstrom liefern kann. -
Seite 5: Betrieb Als Feststation
Betrieb als Feststation Bitte arbeiten Sie bei der AE 5890 EU nur mit einer Außenantenne. Jegliche Form von Innenantenne erzeugt im Nahfeld so hohe HF-Felder, dass andere oder sogar die eigenen elektronischen Geräte gestört oder beeinflusst werden könnten, trotz vielleicht auch ausreichender EMV-Immunität nach der EG-Direktive! Bekannt sind z.B. -
Seite 6: Bedienelemente Der Ae 5890
In Ländern, in denen die Umschaltmöglichkeit noch nicht gestattet ist, ist diese Umschaltprozedur hardwareseitig gesperrt. Diese Geräte arbeiten nur im Lieferzustand. Bedienelemente der AE 5890 Regler und Umschalter Einschalten , Lautstärke- und Squelcheinstellung Sie können das Gerät mit dem Lautstärkeregler (1) ein- und ausschalten. Vor dem ersten Einschalten stellen Sie zunächst den Squelchknopf (13) ganz nach links und stellen Sie dann mit dem Lautstärkeregler (Volume) eine mittlere Lautstärke ein. -
Seite 7: Mic Gain (Mikrofonverstärkung) / Rf Gain (Hf Verstärkung) (5)
Senden erhalten, bei AM ist der Ausschlag generell geringer, und bei SSB schwankt er total im Rhythmus der Sprache. Weitere Tastenbelegung der AE 5890 EU – die wichtigsten zuerst Die Tasten Ihres Gerätes 4 bis 9 haben Mehrfachfunktion, die sich teilweise– je nach Betriebsart- automatisch oder in Verbindung mit der Funktionstaste (11) umstellt. -
Seite 8: Usb Und Lsb
Schmalband-Frequenzmodulation (max. 2.0 kHz Hub) Einseitenbandmodulation, oberes Seitenband (Upper Side Band) Einseitenbandmodulation, unteres Seitenband (Lower Side Band) Die unterschiedlichen Betriebsarten bei CB Funkgeräten sind teils historisch bedingt, schließlich existiert CB Funk bereits seit den 50er Jahren. Die Betriebsart AM (Amplitudenmodulation) entspricht dem technischen Verfahren des Mittelwellen- und Kurzwellenrundfunks und wird heute außer beim CB Funk nur im Flugfunk benutzt. -
Seite 9: Frequenzspeicher Benutzen (9)
Abstimmen auf eine verständliche Stimmlage abzustimmen. Gelingt das nicht, versuchen Sie das andere Seitenband LSB. Sie werden etwas Übung brauchen, bis Sie Ihren ersten Gesprächspartner in SSB deutlich verstehen können. Dafür werden Sie aber auch sicher bald durch die ersten DX (=Weitverkehr-)Verbindungen belohnt. Frequenzspeicher benutzen (9) Häufig benutzte Frequenzen oder Kanäle lassen sich zusammen mit der jeweils gewählten Betriebsart in 5 Speicherplätzen über die Taste MSAVE / MLOAD (9) ablegen und wieder aufrufen. -
Seite 10: Dual Watch Zweikanalüberwachung
Dual Watch (Zweikanalüberwachung) Wenn Sie zwei verschiedene Kanäle regelmäßig überwachen möchten, dann benutzen Sie Dual Watch DW. • Wählen Sie den ersten Kanal aus, z.B. Kanal 26 • Drücken Sie FUNC und danach DW , Im Display erscheint DW • Wählen Sie jetzt den anderen Kanal aus, z.B. -
Seite 11: Anschlußbuchsen Für Externe Zusatzgeräte
Einstellungen an der Programmierung sind nur für berechtigte Anwender und für den kommerziellen Export in Länder, in denen die betreffenden Versionen erlaubt sind, gestattet. Keine Haftung bei Beschädigungen und für Folgeschäden, die durch nicht fachgerechte oder nicht von Albrecht ausdrücklich beschriebene Programmierschritte und sonstige Eingriffe hervorgerufen wurden. Die Garantie für Endbenutzer erlischt grundsätzlich bei Öffnen des Gerätes. -
Seite 12: Kontaktadressen
Kontaktadressen: Technische Unterlagen sowie die jeweils neuesten Informationen über die Bestimmungen in den einzelnen EU Staaten finden Sie im Serviceteil der Albrecht- und Midland Webseiten sowie direkt auf dem Downloadserver www.hobbyradio.de Herstelleranschrift: Alan Electronics GmbH Daimlerstr. 1 K D-63303 Dreieich... - Seite 13 AM / FM / SSB CB Transceiver according to ECC / CEPT DEC (11) 03 and EU standard EN 300 433-2...
- Seite 14 RF Gain (Press Button 5 Twice, Then Go On With UP-DOWN) .................. 7 Clarifier (10) .................................. 7 LCD, S and Power Meter .............................. 7 Further AE 5890 EU Key Functions – The Most Important First .................. 7 Select Operating Mode ..............................7 USB and LSB ................................8 Set Transmission Power (3) ............................
-
Seite 15: Legal Notes And General Information
2011) and in the country’s language. Find the latest regulations, statements and other documentation with regard to this device published in the Service Download area at www.hobbyradio.de or www.alan-albrecht.info. Please note the published country-specific conditions when operating this device and observe your obligation to register... -
Seite 16: Preparation For Start-Up
General Use Instructions This AM FM SSB transceiver AE 5890 EU is a universal CB radio for 12V DC power supply. It can be connected in vehicles, at high-performance 12V batteries, such as rechargeable lead batteries, and via a suitable 12V power adaptor with at least 6A stabilized continuous current, at 230V mains power supply. -
Seite 17: Base Station Operation
Base Station Operation Please use only an exterior aerial with the AE 5890 EU. Any form of internal antenna creates in the near-field such high RF fields that other and even own electronic devices can be affected, despite sufficient EMC immunity according to EG directive! Known is humming from the own power adaptor or microphone into the transmitter, irradiation into VCRs or hi-fi equipment and more. -
Seite 18: Ae 5890 Controls
AE 5890 Controls Knob and Selector On, Volume and Squelch Setting Switch the device on or off with the On/Off switch, which is combined with the volume knob (1). Set the volume to medium and set the squelch button (13) all the way to the left until the background noise can be heard. Set the squelch, so that the noise is just not audible. -
Seite 19: Mic Gain/Rf Gain (5)
SSB it fluctuates with the rhythm of the voice. Further AE 5890 EU Key Functions – The Most Important First The buttons 4 to 9 of your device are multi-functional and partly adapt – according to operating mode –... -
Seite 20: Usb And Lsb
channel, even if a local station seems to blanket everything: at least the blanketing tone can be heard and you can check back at a later stage! One of the disadvantages of AM is the shorter range compared to FM or SSB and the higher sensitivity of AM for ignition interference and board computers. -
Seite 21: Direct Channel 9/19 (International Cb Call And Emergency Channel)
Direct Channel 9/19 (International CB Call and Emergency Channel) The most frequently used channel 9 (call channel and trucker channel in Germany) and channel 19 (second trucker channel and AM call channel in many other countries) can be easily selected by briefly pressing the button. •... -
Seite 22: Activate And Deactivate Key Beep Bp
PIN 6 Power supply for electrets microphone (or other accessories) Important: The circuitry corresponds with the “Albrecht” standard, which is widely used for CB radio (exception PIN 4). Please observe if connecting different microphones! In case you want to connect a different microphone: only use microphones with electrets capsules and leave PIN 4 unused, if necessary. -
Seite 23: Maintenance And Programming
Contact: Technical documentation and the latest information with regard to regulations in individual EU countries can be found under Service of the Albrecht and Midland web pages and directly on the download server www.hobbyradio.de Manufacturer: Alan Electronics GmbH Daimlerstr. - Seite 24 Transmitter Transmission power CB 1 Watt / 4 Watts depending on country max. 4 Watts max. 4 or 12 Watts PEP depending on country Achievable power after approx. 6 Watts effective Amateur radio modification approx. 15-25W effective (only licensed amateur radio operators) approx.
- Seite 25 Emetteur-récepteur AM / FM / SSB CB Conforme aux normes ECC / CEPT DEC (11) 03 et les normes UE EN 300 433-2...
- Seite 26 Sommaire Notes légales et informations générales ........................3 Préparation pour le démarrage........................... 4 Instructions d'utilisation générale ..........................4 Raccordement à l'alimentation ........................... 4 Précautions de sécurité et installation dans un véhicule .................... 4 Choix de l'antenne ..............................4 Antenne du véhicule ..............................4 Utilisation de station de base .............................
-
Seite 27: Notes Légales Et Informations Générales
à l'adresse www.hobbyradio.de ou www.alan- albrecht.info. Veuillez respectez les conditions de publication spécifiques à chaque pays pour le fonctionnement de cet appareil, l'obligation de vous s'inscrire et les restrictions d'utilisation, le cas échéant, tant qu'ils sont en vigueur ! Prendre cet appareil dans d'autres pays que l'UE est autorisé... -
Seite 28: Préparation Pour Le Démarrage
Préparation pour le démarrage Instructions d'utilisation générale Cet émetteur-récepteur AM FM SSB - AE 5890 UE est une radio CB universelle alimenté en 12V CC. Elle peut être connectée dans des véhicules, à des batteries 12V de haute performance, telles que des batteries au plomb rechargeables, et via un adaptateur d'alimentation 12V avec au moins 6A de courant continu stabilisé, à... -
Seite 29: Utilisation De Station De Base
Il va sans dire que le rapport d'onde stationnaire de votre antenne doit être optimisé. Enfin l'AE 5890 EU peut gérer le rapport d'onde stationnaire durant le fonctionnement optimal à 1/2 et à court terme jusqu'à 1/3 (par exemple lors des réglages). -
Seite 30: Commandes Du Ae 5890
Commandes du AE 5890 Bouton et sélecteur Allumer, volume et réglage du squelch (silencieux) Le bouton On/Off qui est combiné avec le bouton volume (1) permet d'allumer et d'éteindre l'appareil. Réglez le volume sur moyen et réglez le bouton squelch (13) à fond à gauche jusqu'à ce que le bruit de fond puisse être entendu. -
Seite 31: Gain Mic/Rf (5)
Lorsque vous relâchez le bouton push-to-talk, la fréquence précédemment utilisée en réception (y compris • le pas) est de nouveau affichée. Cette commutation est très utile pour SSB, lorsque la station captée n'est pas exactement sur le canal. En mode radioamateur ces pas sont également disponibles pour la transmission. Gain Mic/RF (5) Gain Mic et gain RF sont au début programmés pour des valeurs moyennes. -
Seite 32: Usb Et Lsb
Modulation de fréquence à bande étroite (gamme de fréquences max. 2 kHz) Modulation en bande latérale unique, bande latérale supérieure (Upper Side Band) Modulation en bande latérale unique, bande latérale inférieure (Lower Side Band) Les différents modes des radios CB ont des raisons en partie historiques, puisque la radio CB existe déjà depuis les années 50. -
Seite 33: Mémoriser Les Fréquences Utilisées (9)
la voix de "Mickey Mouse", essayez d'affiner soigneusement jusqu'à un ton reconnaissable. Si cela ne marche pas, essayez alors l'autre bande latérale LSB. Vous aurez besoin d'une certaine routine jusqu'à ce que vous puissiez entendre clairement votre partenaire de conversation en mode SSB. Mais en peu de temps, vous serez récompensé avec les premières connexions DX (= trafic à... -
Seite 34: Inverser Le Sens De La Recherche
Inverser le sens de la recherche Vous pouvez changer le sens de la recherche à tout moment pendant la recherche. Il suffit de tourner le sélecteur de canal brièvement dans la direction souhaitée ou d'utiliser les touches Haut/Bas du microphone. Surveillance double Utilisez DW (Surveillance double) pour surveiller régulièrement l'utilisation de deux canaux différents. -
Seite 35: Points Intéressants Concernant Les Spécifications Techniques
Alimentation pour microphone Electret (ou autres accessoires) Important : Les circuits correspondent aux normes "Albrecht", qui sont largement utilisées dans les radios CB (à l'exception de la broche 4). Veillez faire attention lors de connexion de microphones différents ! Pour connecter un microphone différent : utilisez uniquement des microphones avec capsules Electret et laissez la broche 4 inutilisée,... -
Seite 36: Contact
Contact : La documentation technique et les dernières informations en matière de réglementation dans les pays de l'UE peuvent être trouvées dans les pages web sous Service d'Albrecht et Midland et directement sur le serveur de téléchargement www.hobbyradio.de Fabricant : Alan Electronics GmbH Daimlerstr. - Seite 37 Ricetrasmettitore AM / FM / SSB CB secondo ECC / CEPT DEC (11) 03 e la norma UE EN 300 433-2...
- Seite 38 Chiarificatore (10) ................................. 7 1 LCD, Misuratore S e di Potenza ........................... 7 1 Ulteriori Funzioni dei tasti di AE 5890 EU - Prima i più importanti ................7 1 Selezionare la modalità d'uso ............................7 1 USB e LSB ..................................8 1 Impostare la Potenza di Trasmissione (3) ........................
-
Seite 39: Note Legali E Informazioni Generali
Servizio di Download su www.hobbyradio.de o www.alan-albrecht.info. Si prega di notare le condizioni pubblicate specifiche del paese quando si utilizza questo dispositivo e osservare il vostro obbligo di registrazione e le limitazioni operative, se fosse il caso, in alcuni paesi, fintanto che sono ancora in vigore! È... -
Seite 40: Preparazione Per L'avvio
Istruzioni per l'uso generale Questo ricetrasmettitore AM FM SSB AE 5890 EU è una radio CB universale per alimentazione da 12V DC. Può essere collegato nei veicoli, a batterie da 12V ad alte prestazioni, come batterie al piombo ricaricabili, e tramite un adattatore di alimentazione da 12V con almeno 6A di corrente continua stabilizzata, a tensione di rete da 230V. -
Seite 41: Uso Della Stazione Base
Osservare le informazioni del produttore per quanto riguarda le distanze di sicurezza. Va da sé che il rapporto delle onde stazionarie dell'antenna deve essere ottimizzato. La fase finale di AE 5890 EU può gestire SWR durante il funzionamento fino a 1:2 a pieno regime e a breve termine fino a 1:3 (ad esempio durante la sintonizzazione). -
Seite 42: Controlli Ae 5890
Controlli AE 5890 Manopola e selettore Impostazione On, Volume e Squelch Accendere o spegnere il dispositivo con l'interruttore On / Off, che è combinato nella manopola del volume (1). Impostare il volume al livello medio e impostare il pulsante di silenziamento (13) tutto a sinistra fino a quando il rumore di fondo può... -
Seite 43: Guadagno Mic/Guadagno Rf (5)
AM la deflessione è generalmente più piccola, e per SSB essa fluttua con il ritmo della voce. Ulteriori Funzioni dei tasti di AE 5890 EU - Prima i più importanti I pulsanti da 4 a 9 del dispositivo sono multi-funzione e in parte si adeguano - secondo le modalità di funzionamento - automaticamente o in connessione con il tasto funzione (11). -
Seite 44: Usb E Lsb
Le diverse modalità per le radio CB hanno ragioni in parte storiche, poiché la radio CB esiste già dal 1950. La modalità AM (modulazione di ampiezza) corrisponde al processo tecnico di radio a onde medie e onde corte ed è oggi, fatta eccezione per la radio CB, usato solo per la radio degli aerei. Quando si parla la potenza di trasmissione viene variata nel ritmo della voce (termine tecnico: "modulata"). -
Seite 45: Uso Della Memoria Di Frequenza (9)
Uso della Memoria di Frequenza (9) Le frequenze o canali di uso frequente possono essere salvati e riottenuti tramite il pulsante MSAVE / MLOAD (9) con le rispettive modalità in 5 memorie di stazione. Le impostazioni non verranno perse in caso di interruzione temporanea, dal momento che il dispositivo funziona con la memoria flash di backup. -
Seite 46: Spegnere Il Dual Watch
Presa del Microfono (2) A 6 poli, standard giapponese, tipo a vite, adatto per electret o altri microfoni con ca. 600 Ohm fino a 1 kOhm di impedenza, ad eccezione del pulsante SU / GIÙ (pin 4), secondo l'usuale standard "Albrecht". -
Seite 47: Manutenzione E Programmazione
PIN 6 Alimentazione per microfono electrets (o altri accessori) Importante: Il circuito corrisponde con lo standard "Albrecht", che è ampiamente utilizzato per radio CB (ad eccezione di PIN 4). Si prega di osservare se si collegano microfoni differenti! Nel caso si voglia collegare un microfono diverso: usare solo microfoni con capsule electrets e lasciare il PIN 4 inutilizzato, se necessario. -
Seite 48: Ulteriori Specifiche Tecniche
Richieste di assistenza a: e-mail: alan-service@ps-tech.de o per telefono: 01805012204 (0,14 Euro / min da rete fissa tedesca, tariffe mobili fino a max. 0,42 Euro / min) Si prega di non restituire alcun dispositivo senza la preventiva autorizzazione della linea diretta! La linea diretta può... - Seite 49 E 5890 Trans scepto tor CB A AM/FM M/SSB de acu cuerdo a E ECC/CEP PT DEC ( (11) 03 y est stándar e europeo E EN 300 4 433 -2...
- Seite 50 Índice Notas Legales e Información General ........................3 Preparacion para la Puesta en Marcha ........................4 Instrucciones Generales de Uso ..........................4 Alimentación ................................4 Precauciones de seguridad e Instalación en Vehículos .................... 4 Elección de la Antena ............................... 4 Antena de Vehículo ..............................
-
Seite 51: Notas Legales E Información General
/ Wir erkl klären hiermit, d t, dass unser Pr Produkt CB - Radio A Albrecht A AE 5890 E Inte ternational v version acc ccording to C CEPT ECC CC DEC (11... -
Seite 52: Preparacion Para La Puesta En Marcha
No es necesario decir que se debe ajustar la Relación de Ondas Estacionarias. El paso final del AE 5890 EU puede trabajar a pleno rendimiento con una ROE de hasta 1:2 y durante un corto tiempo hasta 1:3 (p. e. durante el... -
Seite 53: Operación Como Estación Base
La emisora tiene un conector SO 239 (conectores PL) para conexiones de corta longitud hasta aprox. 15m, es suficiente el cable RG-58/U, pero para más largas distancias se recomienda el cable RG-213/U o RG-8/U. No use cables de Sat-TV o coaxiales para TV ya que tienen una impedancia de 75 Ohm y no son apropiados para radios Operación como Estación Base En esta situación, utilice siempre una antena exterior. -
Seite 54: Ae 5890 Controles
E 5890 EU C Controles andos y Sele lectores ncendido, Vo olume n y Aj juste de Squ quelch ncienda o ap apague la rad dio con el co conmutador O On/Off, el cu cual está com mbinado con n el mando d de volumen (1). -
Seite 55: Ganancia De Micro / Ganancia De Rf
Ganancia de Micro / Ganancia en RF (5) La ganancia de micro y de RF están ajustadas al principio a valores medios. Puede entrar en modo ajuste con la tecla 5 (pulsar una vez para ganancia de micro y dos veces para ganancia de RF). Los valores actuales se muestran en el display. -
Seite 56: Usb Y Lsb
Los diferentes modos de CB tienen en parte razones históricas, ya que la CB existe desde los años 50. El modo AM (modulación de amplitud) se corresponde con el proceso técnico de onda media y onda corta y hoy en día, excepto en CB, solamente se utiliza en banda aérea. -
Seite 57: Memorias
Memorias Las frecuencias o canales usados frecuentemente, se pueden guardar y acceder a ellos por medio de la tecla MSAVE/MLOAD (9), con sus respectivos modos en 5 memorias. Los ajustes no se perderán durante un fallo temporal de la alimentación, ya que la radio lo guarda en una memoria flash. Guardar Canales en Memoria (1-5) (9) Seleccionar el canal deseado. -
Seite 58: Filtro Noise Blanker
Filtro Noise Blanker Un noise blanker es un circuito para eliminar o limitar el ruido producido cerca de la radio. Puesto que la CB es fácilmente vulnerable con ruidos de maquinaria eléctrica y de motores, su radio incorpora un circuito noise blanker, que se puede activar / desactivar en los modos AM y SSB. -
Seite 59: Motas Interesantes Sobre Las Especificaciones Técnicas
PIN 6 Alimentación para micrófonos electret (u otros accesorios) Importante: La circuitería se corresponde con el estándar “Albrecht”, el cual se usa ampliamente en CB (excepto PIN 4). Por favor, verifique si conecta micrófonos diferentes. En caso de que quiera conectar un micro diferente, utilice micrófonos con cápsula electret y si es necesario, deje sin usar el PIN 4. -
Seite 60: Reciclaje De Basura Electrónica
Además, se excluyen de la garantía los defectos causados por un uso indebido, pasos finales debido a un mal ajuste de la antena o por conexión a amplificadores no permitidos. En caso de necesitar asistencia en garantía, por favor contacte con www.albrecht.es o bien llame al 902 38 48 78. Especificaciones técnicas:...
