Albrecht AE 5290 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Albrecht AE 5290
Inhaltszusammenfassung für Albrecht AE 5290

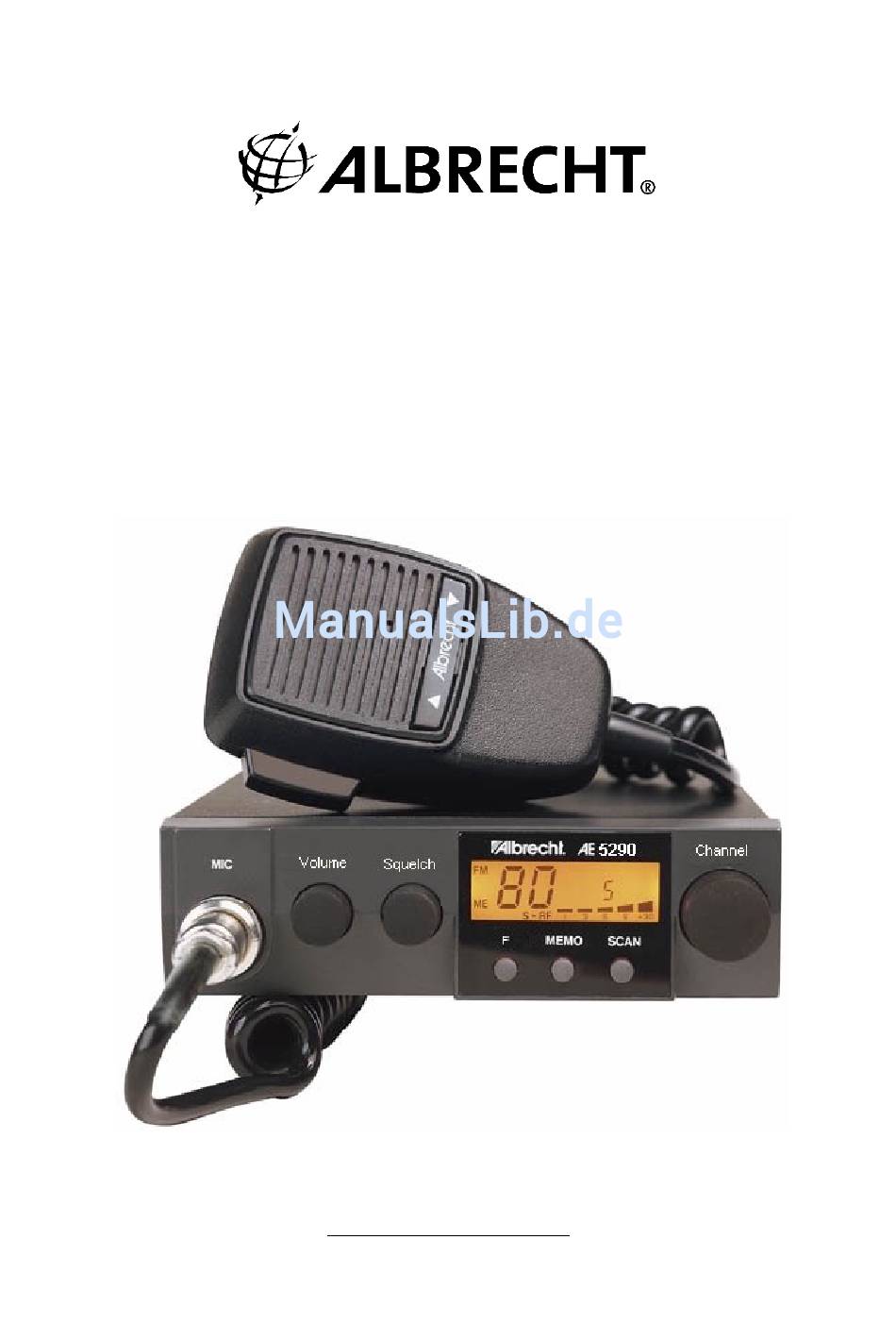

- Seite 1 CB-Funkgerät AE 5290 / AE 5290 FM Bedienungsanleitung www.albrecht-online.de...
-
Seite 2: Inhaltsverzeichnis
Externer Lautsprecher ........................ 16 Problemlösungen („Reset“) ......................16 Garantieleistung: ........................16 Kurzanleitung AE 5290 - Schnell zum Ziel ..................17 Die wichtigsten Funktionen auf einen Blick ................. 17 Vor dem Einschalten: ......................... 17 Nach dem Einbau und Anschließen: ................... 17... -
Seite 3: Einführung
Speicherung der Einstellungen bis zum nächsten Einschalten, auch ohne Spannungsversorgung • Speziell für Österreich liefern wir auf Anfrage die Version AE 5290 FM, die nicht auf andere Normen ausser 40 FM (CEPT) umschaltbar ist. Lieferumfang Ihr AE 5290 wird betriebsbereit mit folgendem Zubehör geliefert. -
Seite 4: Stromversorgung
Hersteller für CB Funk vorgesehenen 12 V Anschluss an dem oft schon vorgerüsteten Spannungswandler 24 V auf 12 V. Ist bei 24 V LKW’s kein Spannungswandler vorhanden, so empfehlen wir einen der verschiedenen Wandler aus dem Albrecht Zubehörprogramm, die auch über die sonst üblichen Grenzen CB tauglich funkentstört sind. -
Seite 5: Die Bedeutung Der Sicherung Im Stromkabel
Hinweise besonders für LKW-Fahrer: Die höchste zulässige Betriebsspannung des Funkgerätes beträgt 15 V. Diese Spannung darf keinesfalls überschritten werden! Die Senderstufen Ihres AE 5290 sind elektronisch stabilisiert. Eine Erhöhung der Leistung durch übermäßige Betriebsspannung ist daher unmöglich. Bei solchen Versuchen riskiert man nur einen schweren Gerätedefekt, aber keine Leistungserhöhung! Trucker sollten darauf achten, Ihr Funkgerät niemals direkt an 24... -
Seite 6: Betrieb Über Netzteil Am 230 V-Stromnetz
Minus (-) Klemme des Netzteils verbunden werden. Antennenanschluß Schließen Sie Ihre CB-Antenne an der Buchse ANT auf der Rückseite Ihres AE 5290 an. Diese Antenne muss auf den CB-Funkbereich abgestimmt sein, damit Sie höchstmögliche Reichweite erzielen können. Benutzen Sie ein Stehwellenmeßgerät zur Kontrolle und zum Einstellen der Antenne. -
Seite 7: Rechtliche Hinweise
Fall, wenn Sie an die Mikrofonbuchse, die Lautsprecherbuchse, den S- Meter- Anschluss und die Stromversorgungsbuchse keine längeren Leitungen als 3 m anschließen. Darüber hinaus hat das AE 5290 auch eine „e“Zulassung e1 022913 als KFZ-Zubehörteil erhalten. Die Original-Konformitätserklärung finden Sie abgedruckt mit allen Einzelheiten und Unterschrift in der mitgelieferten englischen Anleitung auf Seite 16. - Seite 8 Programmierung angetroffen werden und keine Anmeldung vorweisen können, eine empfindliche Strafe. In Österreich ist die Benutzung von umschaltbaren CB Geräten leider nicht gestattet. Für Österreich liefern wir eine spezielle Version AE 5290 FM, die dort zulässig ist. In Deutschland ist für Anmeldungen CB-Funkgeräten Bundesnetzagentur (früher...
-
Seite 9: Sicherheits-Hinweise
Stelle (Anmeldung nur für Sondergenehmigungen von ortsfesten Stationen, die in den bestimmten Regionen entlang der Grenzen die Kanäle 41-80 benutzen wollen, erforderlich). Sicherheits-Hinweise Elektromagnetische Wellen, wie sie von Radiosendern, Handy’s und Funkgeräten abgestrahlt werden, können empfindliche andere elektronische Geräte in unmittelbarer Nähe beeinflussen. -
Seite 10: Länder-Programmierung Durchführen
Länder-Programmierung durchführen Sie müssen Ihr neues CB-Funkgerät noch vor dem Festschrauben in die Halterung auf das entsprechende Land programmieren, da der Schalter sich auf der Rückseite des Geräts befindet und nach dem Einbau nicht immer zugänglich sein wird. Der Länderumschalter auf der Rückseite des Funkgeräts hat drei mögliche Programmstellungen: 40 FM Betrieb auf 40 Kanälen in FM (frühere „CEPT“- Norm) 40/40 Betrieb auf 40 Kanälen in AM und FM möglich... -
Seite 11: Umprogrammieren Eines Bereits Programmierten Geräts
Betriebsart nicht erlaubte Kanäle geschaltet haben, werden diese gesperrt, bis sie auf erlaubte Kanäle geschaltet haben. Bitte beachten Sie, dass Memoryeinstellungen mit Kanälen 41-80 nur in der 80/40 Schalterstellung möglich sind. Empfang mit dem AE 5290 Einschalten/Lautstärke einstellen Der Ein- und Ausschalter ist mit dem Lautstärkeregler VOLUME kombiniert. -
Seite 12: Rauschsperre (Squelch) Einstellen
- Anzeige entsprechend AM oder FM. Bei Geräten, wo nur FM programmiert ist, ist die Taste F ohne Funktion. Hauptsächlich für Österreich gibt es eine spezielle Version AE 5290 FM, bei der nur FM auf 40 Kanälen möglich ist. Der... -
Seite 13: Senden Mit Dem Ae 5290
Zusatzfunktionen Ihres AE 5290 Bis zu 5 Kanäle speichern und abrufen Mit Ihrem AE 5290 können Sie fünf häufig gebrauchte Kanäle in AM oder FM speichern. Mit der Taste MEMO können Sie jederzeit von Ihrem vorher eingestelltem Kanal (Normaler Kanalwahl-Mode) auf die 5 programmierbaren Memo-Kanäle (MEMO-Mode) umschalten und zurück:... -
Seite 14: Programmieren Von Eigenen Memory-Kanälen
Die Betriebsart AM oder FM wird nicht mit abgespeichert. Suchlauf (Scan) Das AE 5290 bietet Ihnen einen Suchlauf aller Kanäle. Es werden dann die entsprechenden Kanäle nacheinander aufgerufen und auf ihre Aktivität überprüft. Wird auf dem Kanal ein Signal empfangen, das die mit Regler SQUELCH eingestellte Schwelle überschreitet, so bleibt der Suchlauf für ca. -
Seite 15: Kanal-Suchlauf Über Alle Kanäle
Sie sich innerhalb der Funkreichweite zur Schweiz befinden- dort ist Kanal 40 der Anrufkanal! Externes S-Meter Ihr AE 5290 bietet auf der Rückseite eine Anschlussmöglichkeit für ein externes S-Meter zur Anzeige der relativen Empfangs-Signalstärke. (Buchse "S-Meter"). Mit einem externen S- Meter, bei CB-Funkern sehr beliebt bei Funksignal-Suchfahrten, sind oft genauere... -
Seite 16: Externer Lautsprecher
Ist Ihr eingebauter Lautsprecher nicht mehr zugänglich, weil Sie das Gerät in eine Konsole eingebaut haben, oder ist er vielleicht nicht laut genug für Ihre Umgebung? Ihr AE 5290 hat eine 3.5 mm Mono-Klinkenbuchse auf der Rückseite, an die Sie einen externen Funklautsprecher anschließen können. -
Seite 17: Kurzanleitung Ae 5290 - Schnell Zum Ziel
Liechtenstein, Niederlande, Polen, Portugal, Schweiz, Slowakei, Spanien 40 FM alle EU Länder + Island, Norwegen, Schweiz und Liechtenstein, nicht für Österreich (für Österreich ist nur die Version AE 5290 FM erlaubt!) Bitte beachten Sie die unterschiedlichen Anmelde- und Gebührenregelungen in den einzelnen Ländern (siehe Gerätepass)!
