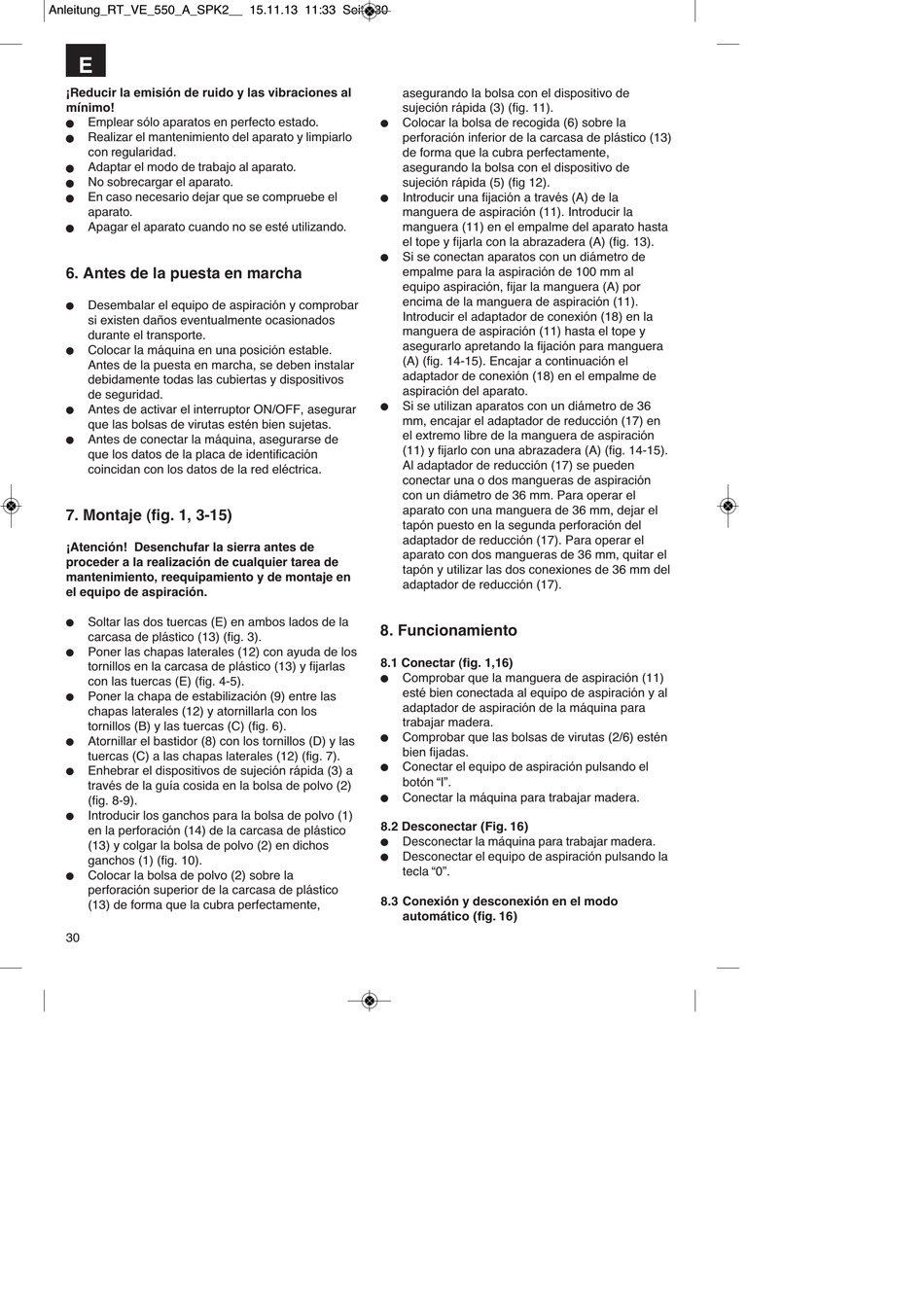

E
¡Reducir la emisión de ruido y las vibraciones al
mínimo!
Emplear sólo aparatos en perfecto estado.
n
Realizar el mantenimiento del aparato y limpiarlo
n
con regularidad.
Adaptar el modo de trabajo al aparato.
n
No sobrecargar el aparato.
n
En caso necesario dejar que se compruebe el
n
aparato.
Apagar el aparato cuando no se esté utilizando.
n
6. Antes de la puesta en marcha
Desembalar el equipo de aspiración y comprobar
si existen daños eventualmente ocasionados
durante el transporte.
Colocar la máquina en una posición estable.
Antes de la puesta en marcha, se deben instalar
debidamente todas las cubiertas y dispositivos
de seguridad.
Antes de activar el interruptor ON/OFF, asegurar
que las bolsas de virutas estén bien sujetas.
Antes de conectar la máquina, asegurarse de
que los datos de la placa de identificación
coincidan con los datos de la red eléctrica.
7. Montaje (fig. 1, 3-15)
¡Atención! Desenchufar la sierra antes de
proceder a la realización de cualquier tarea de
mantenimiento, reequipamiento y de montaje en
el equipo de aspiración.
Soltar las dos tuercas (E) en ambos lados de la
carcasa de plástico (13) (fig. 3).
Poner las chapas laterales (12) con ayuda de los
tornillos en la carcasa de plástico (13) y fijarlas
con las tuercas (E) (fig. 4-5).
Poner la chapa de estabilización (9) entre las
chapas laterales (12) y atornillarla con los
tornillos (B) y las tuercas (C) (fig. 6).
Atornillar el bastidor (8) con los tornillos (D) y las
tuercas (C) a las chapas laterales (12) (fig. 7).
Enhebrar el dispositivos de sujeción rápida (3) a
través de la guía cosida en la bolsa de polvo (2)
(fig. 8-9).
Introducir los ganchos para la bolsa de polvo (1)
en la perforación (14) de la carcasa de plástico
(13) y colgar la bolsa de polvo (2) en dichos
ganchos (1) (fig. 10).
Colocar la bolsa de polvo (2) sobre la
perforación superior de la carcasa de plástico
(13) de forma que la cubra perfectamente,
30
asegurando la bolsa con el dispositivo de
sujeción rápida (3) (fig. 11).
Colocar la bolsa de recogida (6) sobre la
perforación inferior de la carcasa de plástico (13)
de forma que la cubra perfectamente,
asegurando la bolsa con el dispositivo de
sujeción rápida (5) (fig 12).
Introducir una fijación a través (A) de la
manguera de aspiración (11). Introducir la
manguera (11) en el empalme del aparato hasta
el tope y fijarla con la abrazadera (A) (fig. 13).
Si se conectan aparatos con un diámetro de
empalme para la aspiración de 100 mm al
equipo aspiración, fijar la manguera (A) por
encima de la manguera de aspiración (11).
Introducir el adaptador de conexión (18) en la
manguera de aspiración (11) hasta el tope y
asegurarlo apretando la fijación para manguera
(A) (fig. 14-15). Encajar a continuación el
adaptador de conexión (18) en el empalme de
aspiración del aparato.
Si se utilizan aparatos con un diámetro de 36
mm, encajar el adaptador de reducción (17) en
el extremo libre de la manguera de aspiración
(11) y fijarlo con una abrazadera (A) (fig. 14-15).
Al adaptador de reducción (17) se pueden
conectar una o dos mangueras de aspiración
con un diámetro de 36 mm. Para operar el
aparato con una manguera de 36 mm, dejar el
tapón puesto en la segunda perforación del
adaptador de reducción (17). Para operar el
aparato con dos mangueras de 36 mm, quitar el
tapón y utilizar las dos conexiones de 36 mm del
adaptador de reducción (17).
8. Funcionamiento
8.1 Conectar (fig. 1,16)
Comprobar que la manguera de aspiración (11)
esté bien conectada al equipo de aspiración y al
adaptador de aspiración de la máquina para
trabajar madera.
Comprobar que las bolsas de virutas (2/6) estén
bien fijadas.
Conectar el equipo de aspiración pulsando el
botón "I".
Conectar la máquina para trabajar madera.
8.2 Desconectar (Fig. 16)
Desconectar la máquina para trabajar madera.
Desconectar el equipo de aspiración pulsando la
tecla "0".
8.3 Conexión y desconexión en el modo
automático (fig. 16)
