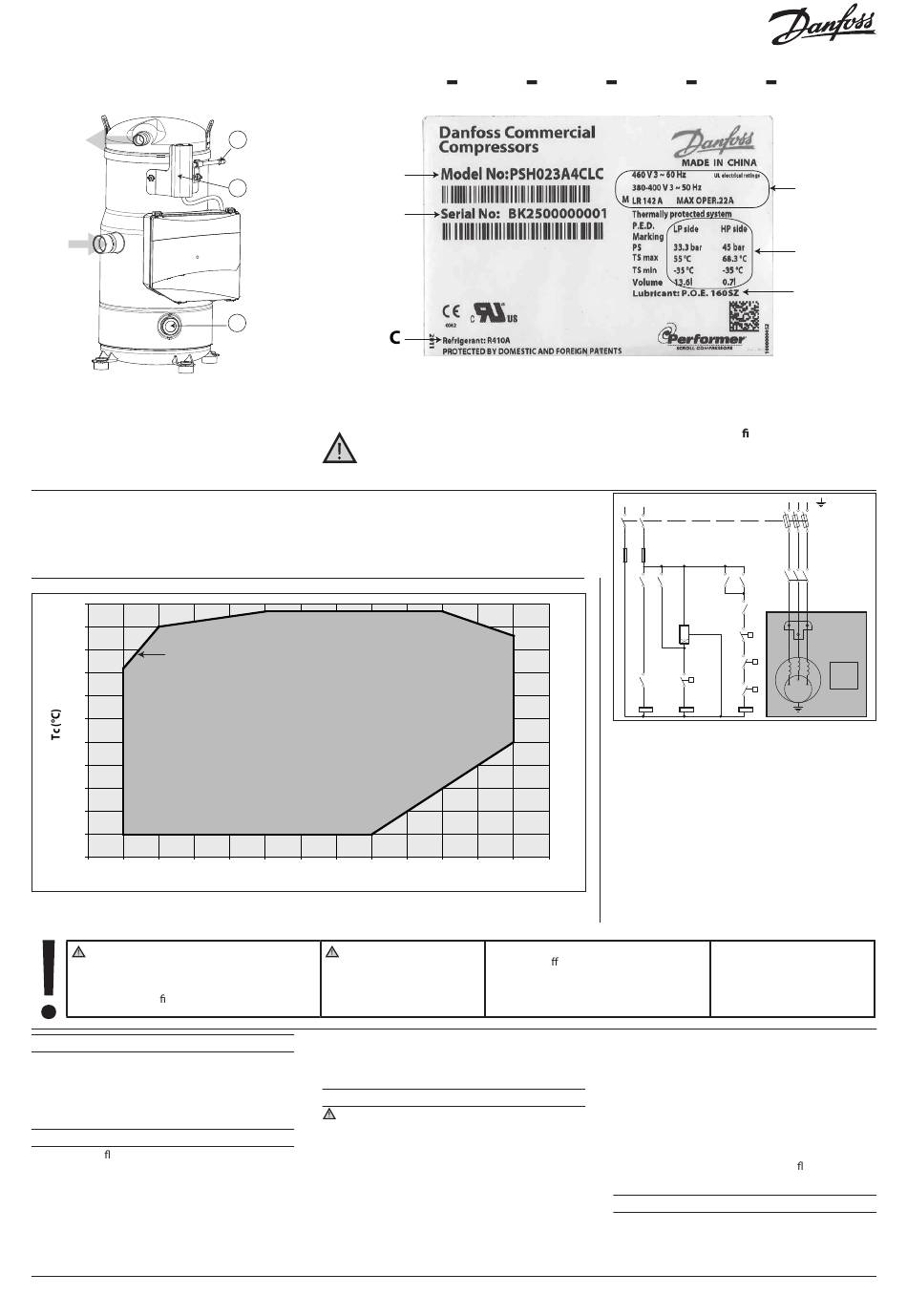

VERDICHTER PSH019 023 026 030 034 039
1: Flüssigkeitseinspritzventil
2: Flüssigkeitseinspritzventilanschluss
3: Ölschauglas
Die Performer® PSH019-023-026-030-034-039 Verdichter sind durch einen internen Motorschutz vor
Überhitzung und Überlast geschützt. Es wird jedoch ein externer manueller Überlastschutz empfohlen,
um den Stromkreis vor Überstrom zu schützen. Die Verdichter sind ab Werk sind mit einer OCS-
Steuerplatine (OCS = Operating Control System) ausgestattet, die die Flüssigkeitseinspritzung regelt,
sowie einer Flüssigkeitseinspritzschaltung.
70
65
60
SH 5K
55
50
45
40
35
30
25
20
15
-35 -30 -25 -20
Der Verdichter darf nur für den vorgesehenen
Zweck und im entsprechenden Anwendungsbe-
reich eingesetzt werden (siehe «Betriebsgrenzen»).
Die entsprechenden Anleitungen und das dazuge-
hörige Datenblatt nden Sie auf cc.danfoss.com.
1. Einleitung
Diese Anleitung bezieht sich auf die Scrollverdichter
der Baureihe Performer® PSH019-023-026-030-034-039
für Wärmepumpen und Klimaanlagen. Sie enthält die
erforderlichen Angaben für eine sichere und ord-
nungsgemäße Nutzung dieses Produkts.
2. Handhabung und Lagerung
• Gehen Sie p eglich mit dem Verdichter um. Benut-
zen Sie die Hebeösen am Verdichter und verwenden
Sie nur geeignete und sichere Hebevorrichtungen.
• Sorgen Sie dafür, dass das Flüssigkeitseinspritzventil
bei der Handhabung keinen Schlägen oder Stößen
ausgesetzt ist.
• Der Verdichter darf nur aufrecht stehend transpor-
tiert und gelagert werden.
• Zulässige Lagertemperatur: -35 °C bis 50°C.
1
ANLEITUNG PSH
2
A
1
B
3
A: Modellnummer
B: Seriennummer
C: Kältemittel
Montage und Wartung des Verdichters sollte ausschließlich quali ziertem Fachpersonal
überlassen werden. Befolgen Sie diese Anleitung sowie die allgemein anerkannten
Regeln für Einbau, Inbetriebnahme, Wartung und Instandhaltung von Kälteanlagen.
-15 -10 -5 0 5
To (°C)
Die Bestimmungen gemäß
EN378 (und alle anderen in Ihrem
Land geltenden Sicherheitsvor-
schriften) müssen unbedingt
eingehalten werden.
• Der Verdichter und die Verpackung dürfen weder
Regen, noch ätzenden Atmosphären ausgesetzt
werden.
3. Sicherheitsvorkehrungen vor der Montage
Benutzen Sie den Verdichter niemals in einer explo-
sionsfähigen Atmosphäre.
• Im Aus-Zustand darf die Umgebungstemperatur
des Verdichters 50 °C nicht überschreiten.
• Montieren Sie den Verdichter auf einer waagerech-
ten Fläche mit einer Neigung von weniger als 3 Grad.
• Überprüfen Sie, ob die Versorgungsspannung den
Motoreigenschaften des Verdichters entspricht (sie-
he Typenschild).
• Verwenden Sie bei der Installation der Scrollverdich-
ter vom Typ PSH nur Teile, die speziell für HFKW-
FRCC.EI.020.A1.03 © Danfoss Commercial Compressors 07/12
D: Versorgungsspannung, Anlaufstrom & maximaler Betriebsstrom
E: Betriebsdruck
F: Werkseitig eingefülltes Kältemaschinenöl
10 15 20 25 30
Bei Lieferung ist der Verdichter mit gasförmi-
gem Sticksto gefüllt, der unter einem Druck
zwischen 0,3 und 0,7 bar steht. In diesem Zu-
stand kann der Verdichter nicht angeschlossen
werden. Näheres hierzu erfahren Sie im Ab-
schnitt «Montage».
CC
F1 F1
KA KA KA KS
A1 T1
A3
180s
LPS
A2
HP
KS
LPS
DGT
KM KA KS
Schaltplan ohne Pump-Down-Zyklus
Legende:
Sicherungen .............................................................................F1
Verdichterschütz ...................................................................KM
Steuerrelais..............................................................................KA
Sicherheits-Sperrrelais .......................................................... KS
Optionaler Kurzzyklus-Timer (3 min) .......................... 180 s
Hochdrucksicherheitsschalter ............................................HP
Trennschalter mit Sicherung ...............................................Q1
Verdichtermotor...................................................................... M
Druckgasthermostat .........................................................DGT
Niederdruckschalter ............................................................ LPS
Steuerkreis ...............................................................................CC
Operating Control System ................................................ OCS
Der Verdichter darf ausschließlich
in vertikaler Position gehandhabt
werden (maximale Abweichung
von der Senkrechten: 15 °)
Kältemittel vorgesehen sind und die zuvor nicht in
Anlagen mit FCKW- oder HFCKW-Kältemitteln ein-
gesetzt wurden.
• Verwenden Sie saubere und getrocknete für Kälte-
mittel geeignete Kupferrohre und silberlegiertes
Lotmaterial.
• Benutzen Sie saubere und getrocknete Anlagen-
bauteile.
• Die an den Verdichter angeschlossenen Rohrleitun-
gen müssen in alle 3 Dimensionen exibel sein, um
Vibrationen zu dämpfen.
4. Montage
• Wenn der Scrollverdichter PSH parallel betrieben
werden soll, ist eine feste Montage auf Schienen er-
forderlich. Verwenden Sie die vormontierten starren
Abstandshalter.
D
E
F
L1 L2 L3
Q1
KM
T2
T3
OCS
M
