2.6) Połączenia elektryczne
!
Podczas tej czynności centrala musi być odłączona od
zasilania sieciowego.
Wsunąć przewód zasilający i przewód enkodera do zacisków w
centrali, do części prawej. Podłączyć przewód zasilania
trójfazowego (3x2,5)* śrubami: 1 - 2 przewodowy do końcówki z
osłoną do podłączenia do uziemienia.
12

3) Instalowanie odblokady

Instalowanie odblokady dla modelu SU2000
Odwinąć wzdłuż ściany linkę (L max. 6,5m ), ewentualnie
przeciągnąć przez oczka (nie są dostarczane). Na odległości 80
mm od końca linki przewiercić i przykręcić do ściany skrzynkę na
uchwyt kulisty (42) do ręcznej naziemnej odblokady. (Fig.13)
Instalowanie odblokady ręcznej do modelu SU2010
Proponujemy, aby montaż systemu odblokady podzielić na dwie
fazy. Ze względów praktycznych lepiej wykonać pierwszą fazę na
ziemi , drugą po zamontowaniu automatyzmu.
Procedura:
Faza˚1
1. ściągnąć zaślepkę końcówki powłoki;
2. Odkręcić śrubokrętem krzyżowym ł śruby (47-48) pokrywki (3)
i ściągnąć ją;
3. Obniżyć dźwignię odblokady (5) i zablokować zasuwką (14);
4. Odkręcić zaślepkę z PG7 (22) i założyć powłokę, po stronie
bez zaślepki, do oporu.
5. Wsunąć linkę do powłoki, po stronie zaślepki.
6. Przykręcić blokadę powłoki (7) śrubami (46) (Fig. 14).
7. Wsunąć metalową linkę do otworu zewnętrznego dźwigni
odblokady (5). Zablokować zaciskiem blokującym końcówkę
przewodu tak, aby nie wysunął się nawet po próbie jego
oderwania (Fig. 15);
44
All manuals and user guides at all-guides.com

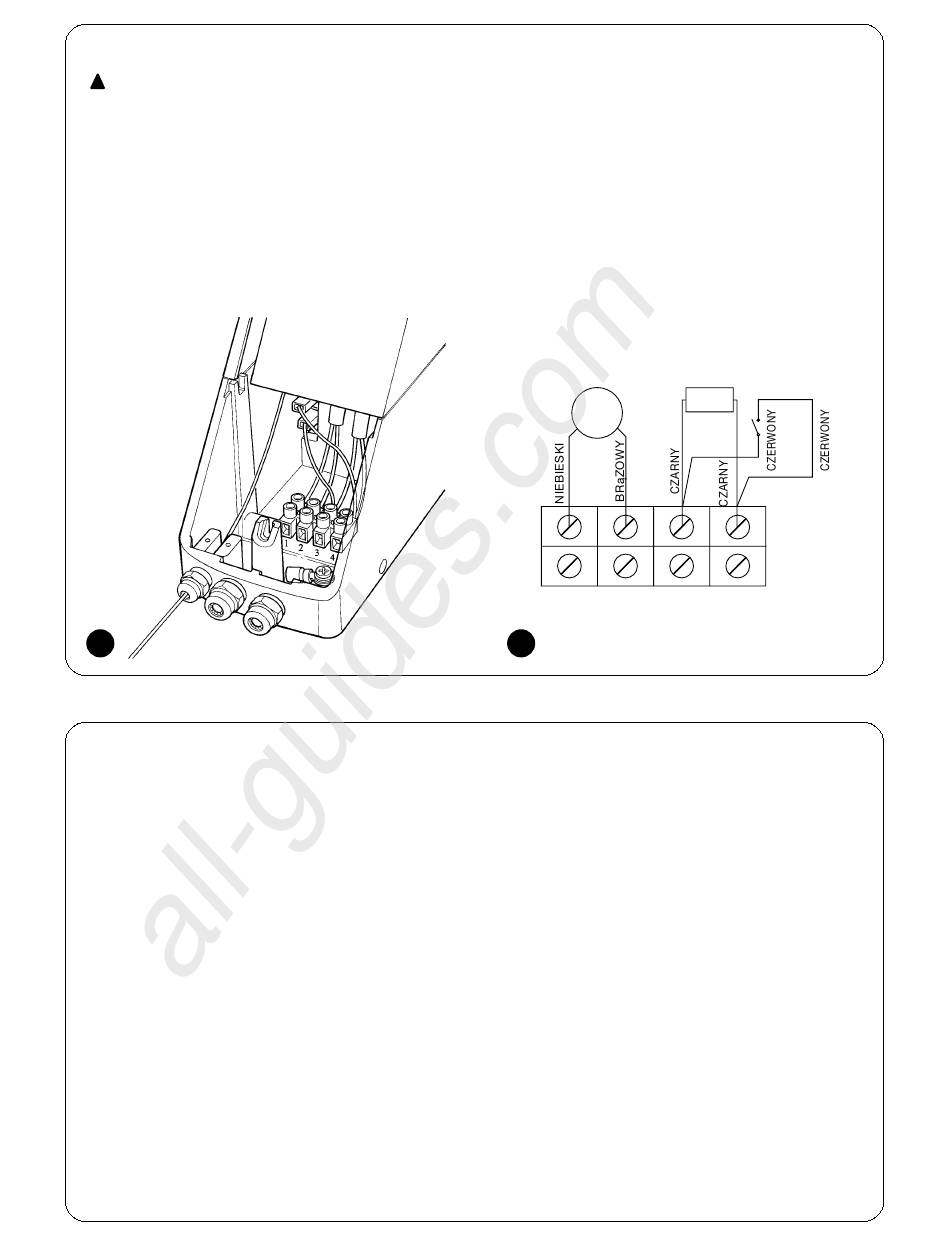

Podłączyć przewód zasilania dwufazowego (2x0,75) 3 - 4
przewodowy (enkoder). ścisnąć zacisk tak, aby przewody nie
oderwały się od tabliczki zaciskowej (kierować się fig. 12-12a).
Zamknąć SUMO i przykręcić śrubokrętem krzyżowym pokrywkę ł
śrubami.
*Gdy przewód jest dłuższy niż 10m, należy zastosować przewód o
przekroju 4mm2
Faza n˚2
1. Otworzyć zasuwkę (14), ustawić uchwyt odblokady (5) na
2. Założyć pokrywkę (3);
3. Odwinąć powłokę (L max 6.5m) wzdłuż ściany liniowo w taki
4. Wsunąć zacisk (69) na linkę metalową;
5. Połączyć uchwyt kulisty odblokady (43) do liny metalowej, gdy
6. Wyregulować wysokość zacisku i odblokować (fig. 16a).
M
C. C.
1 2 3
12a
początkowej pozycji;
sposób, aby linka metalowa łatwo przesuwała się wewnątrz;
jest to konieczne usunąć jej nadmierną część;
Ewentualnie poprawić pozycję zacisku tak, aby SUMO
pozostał odblokowany, gdy uchwyt kulisty będzie znajdował
się w pozycji 1.
ENC.
4
