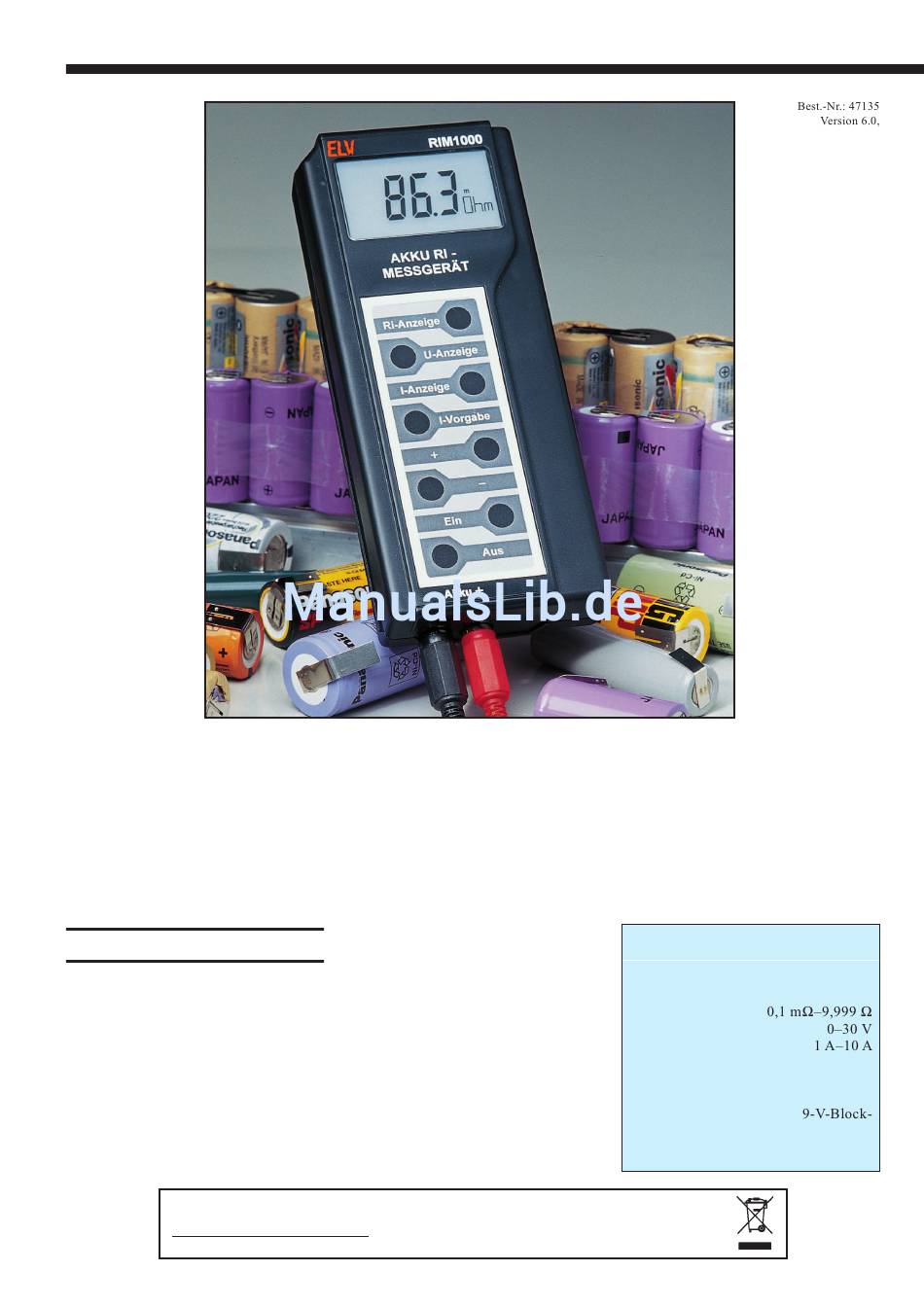

Bau- und Bedienungsanleitung

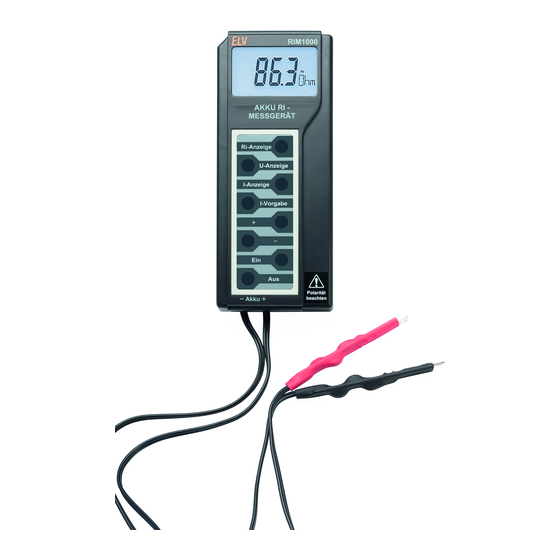

Akku-Ri-Messgerät RIM 1000
Wenn es um die Qualität von Akkus und Batterien geht,
ist die Kapazität nicht alles. Damit die Spannung unter Belastung nicht zusammenbricht,
ist bei jeder Spannungsquelle ein möglichst geringer Innenwiderstand
besonders wichtig. Diese für die Qualitätsbeurteilung eines Akkus wichtige Information,
ist mit dem RIM 1000 in wenigen Sekunden messbar.
Allgemeines
Bei Akkus und insbesondere Akkupacks
ist die Nennkapazität die wohl bekannte-
ste technische Angabe und fehlt somit in
keinem Angebotstext. Für die Qualitätsbe-
urteilung ist die Kapazität zwar wichtig,
jedoch bei Weitem nicht alles. Eines der
wichtigsten Beurteilungskriterien, insbe-
sondere bei Hochstromanwendungen, ist
der Zellen-Innenwiderstand. Hohe Preisun-
terschiede bei Einzelzellen und Akkupacks
mit gleicher Nennkapazität können somit
durchaus gerechtfertigt sein.
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro-
und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!
Ein wichtiges Leistungsmerkmal ist im
Modellbaubereich, aber auch bei Elektro-
werkzeugen, wo hohe Ströme entnommen
werden, die Spannungslage unter Lastbe-
dingungen. Die kann natürlich nur dann
hoch sein, wenn möglichst wenig Spannung
am Akku selbst abfällt und in Abwärme
umgesetzt wird.
Bei Akkus mit hohem Innenwiderstand
ist die entnehmbare Kapazität relativ stark
von den Lastbedingungen abhängig. Zum
einen wird dann eine Menge Energie unge-
nutzt am Innenwiderstand „verbraten" und
zum anderen erscheint der Akku durch das
Zusammenbrechen der Spannung als leer,
Stand: September 2007
Technische Daten RIM 1000:
Messmöglichkeiten:
Akku-Innenwiderstand:
Akku-Spannung:.......................
Entlade-Stromimpuls:............
Messwerterfassung:..4-Leiter-Messung
mit federnd gelagerten Messspitzen
Messbereichswahl: ............automatisch
Spannungsversorgung: .......
Abm. (B x H x T): ...71 x 172 x 28 mm
batterie
1
