Adamczewski GmbH

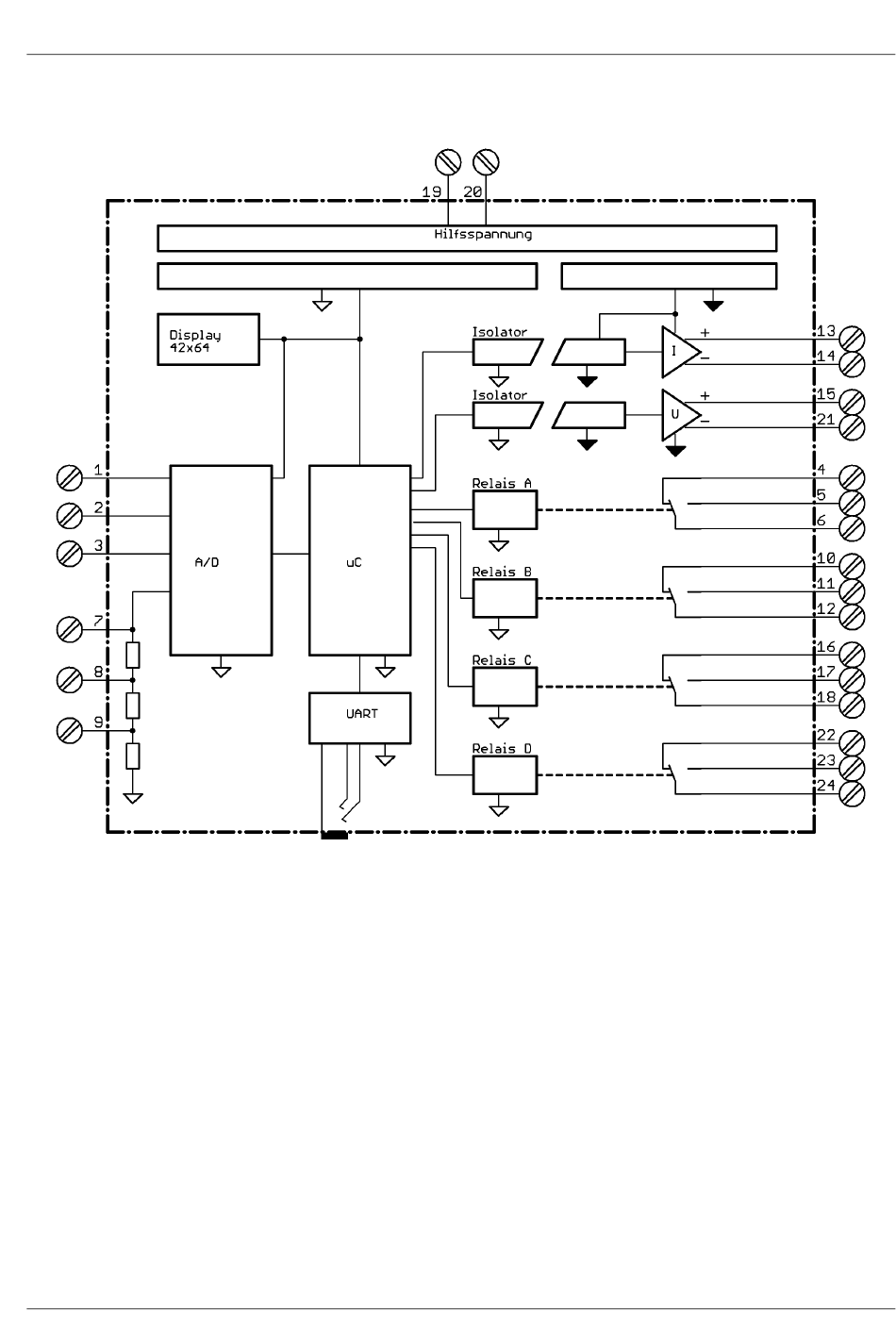

Blockschaltbild
Das Blockbild trifft für alle Gerätevarianten mit Relais im GVF Gehäuse zu.
Betrieb des Gerätes
Anzeige- und Bedienelemente
Das Gerät besitzt auf der Frontseite zur Bedienung drei Kurzhubtasten, zur Anzeige
des
Messwertes
Hintergrundbeleuchtung und die Kommunikationsschnittstelle zur Konfiguration durch
einen PC.
Bedienung
Das Gerät wird über die drei Tasten „up", „down" und „set" bedient. Es gibt keine
Tastenkombinationen bei der mehrere Tasten gedrückt werden müssen. Die Tasten
werden einzeln gedrückt. Die Tastenfunktion ist dabei abhängig vom aktuellen
Betriebsmodus. Es wird zwischen einem kurzen und einem langen Tastendruck
unterschieden. Ein langer Tastendruck wird nach ca. 2s erkannt. Im folgenden ist also
mit einem Tastendruck ein kurzer Tastendruck gemeint und mit einem langen
Tastendruck ein Tastendruck > 2 Sekunden.
1.0.2
und
der
Parameter
Bedienungsanleitung VC 5
ein
Grafikdisplay
mit
farbiger
8/27
