Relaisfunktionen
Die Relaisfunktion lässt sich für jedes einzelne Relais einstellen. Die Begriffe „aktiv"
und „passiv" bzw. „nicht aktiv" beziehen sich auf die Logik der Grenzwertfunktion. Ob
das Relais bei aktivierter Funktion anzieht oder abfällt hängt von der Einstellung der
Wirkweise für dieses Relais ab. Arbeitsstrom bedeutet dabei angezogen bei aktivierter
Funktion und nicht angezogen bei nicht aktiver Funktion. Bei Ruhestrom ist es dann
umgekehrt.

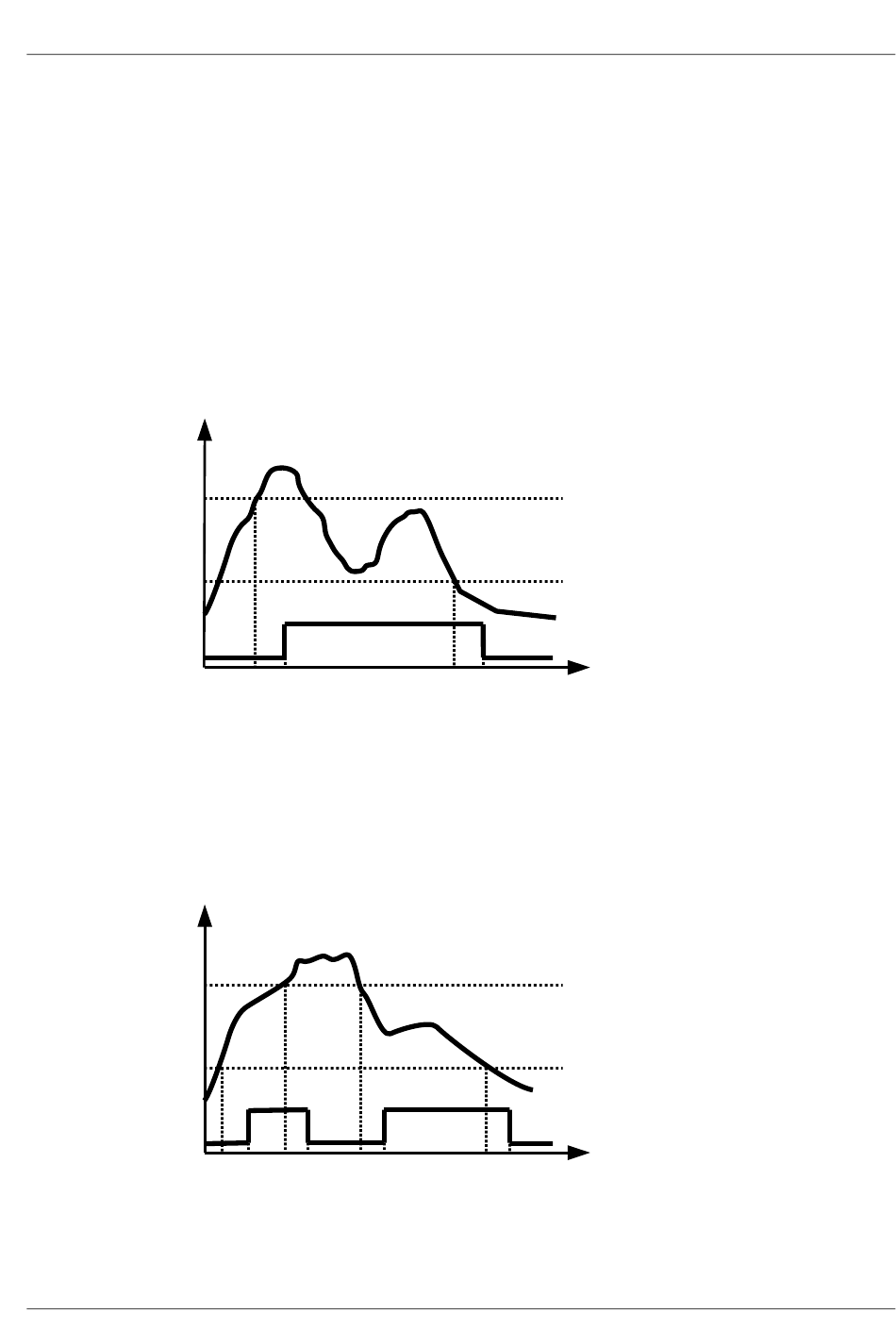

Hysteresefunktion
Die Hysteresefunktion wird aktiv, wenn der Messwert den oberen Schaltpunkt
überschritten hat und die Anzugsverzögerung tan abgelaufen ist. Sie wird wieder
passiv, wenn der untere Schaltpunkt unterschritten wird und die Abfallverzögerung tab
abgelaufen ist.
Eingang
o.S.
u.S.
Fensterfunktion
Die Fensterfunktion wird aktiv, wenn der Messwert zwischen dem oberen und dem
unteren Schaltpunkt liegt und die Anzugsverzögerung tan abgelaufen ist. Sie wird
wieder passiv, wenn der untere Schaltpunkt unterschritten oder der obere Schaltpunkt
überschritten wird und die Abfallverzögerung tab abgelaufen ist.
Eingang
o.S.
u.S.
1.0.2
tan
Fensterkomparator
tan
tab
tan
Hysterese
Zeit
tab
Zeit
tab
Bedienungsanleitung VC 5
21/27
