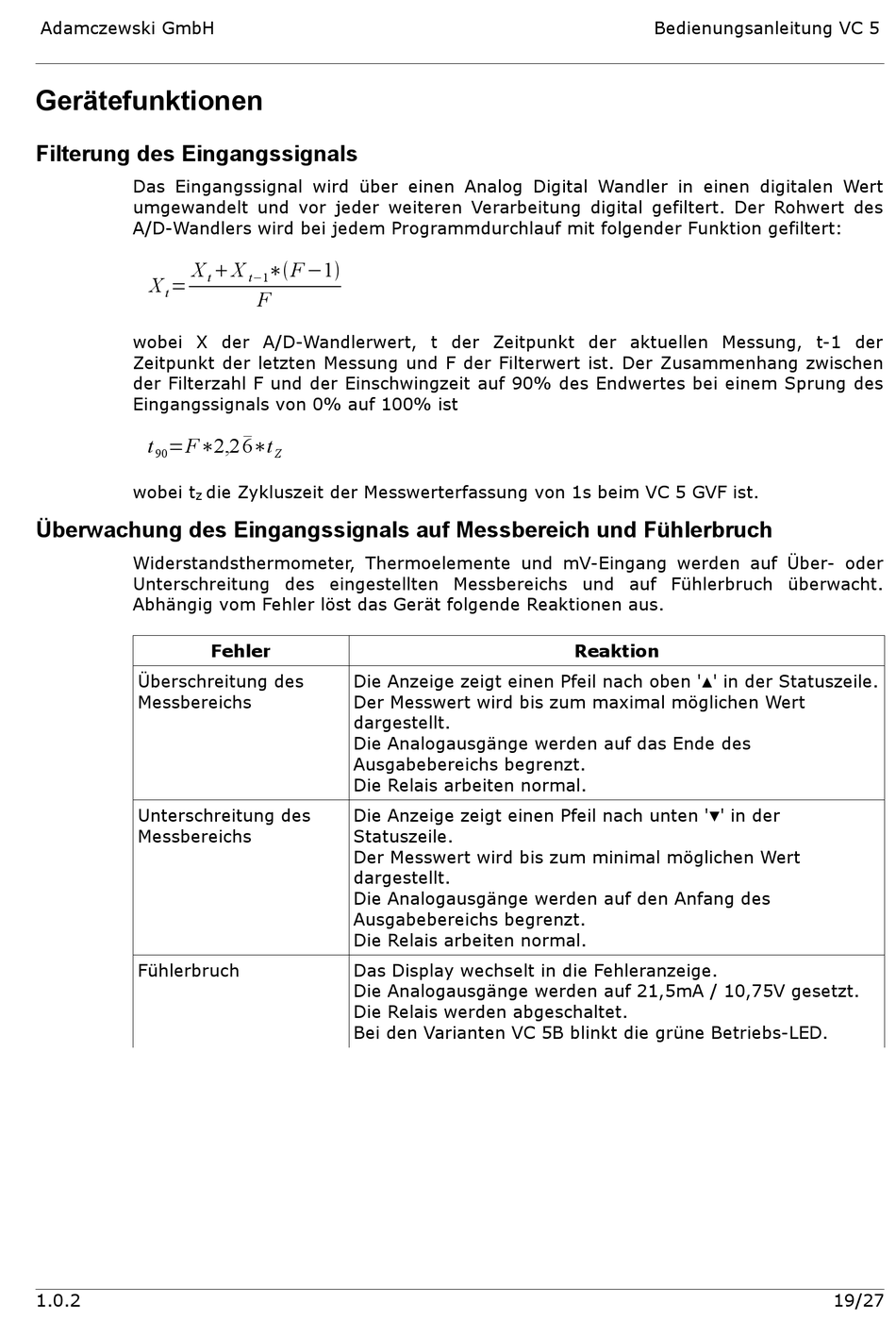

Adamczewski GmbH
Gerätefunktionen
Filterung des Eingangssignals
Das Eingangssignal wird über einen Analog Digital Wandler in einen digitalen Wert
umgewandelt und vor jeder weiteren Verarbeitung digital gefiltert. Der Rohwert des
A/D-Wandlers wird bei jedem Programmdurchlauf mit folgender Funktion gefiltert:
X
X
=
t
wobei X der A/D-Wandlerwert, t der Zeitpunkt der aktuellen Messung, t-1 der
Zeitpunkt der letzten Messung und F der Filterwert ist. Der Zusammenhang zwischen
der Filterzahl F und der Einschwingzeit auf 90% des Endwertes bei einem Sprung des
Eingangssignals von 0% auf 100% ist
=F∗2,2 6 ∗t
t
90
wobei t
Z
Überwachung des Eingangssignals auf Messbereich und Fühlerbruch
Widerstandsthermometer, Thermoelemente und mV-Eingang werden auf Über- oder
Unterschreitung des eingestellten Messbereichs und auf Fühlerbruch überwacht.
Abhängig vom Fehler löst das Gerät folgende Reaktionen aus.
Überschreitung des
Messbereichs
Unterschreitung des
Messbereichs
Fühlerbruch
1.0.2
X
∗ F −1
t
t−1
F
Z
die Zykluszeit der Messwerterfassung von 1s beim VC 5 GVF ist.
Fehler
Die Anzeige zeigt einen Pfeil nach oben ' ' in der Statuszeile.
Der Messwert wird bis zum maximal möglichen Wert
dargestellt.
Die Analogausgänge werden auf das Ende des
Ausgabebereichs begrenzt.
Die Relais arbeiten normal.
Die Anzeige zeigt einen Pfeil nach unten ' ' in der
Statuszeile.
Der Messwert wird bis zum minimal möglichen Wert
dargestellt.
Die Analogausgänge werden auf den Anfang des
Ausgabebereichs begrenzt.
Die Relais arbeiten normal.
Das Display wechselt in die Fehleranzeige.
Die Analogausgänge werden auf 21,5mA / 10,75V gesetzt.
Die Relais werden abgeschaltet.
Bei den Varianten VC 5B blinkt die grüne Betriebs-LED.
Bedienungsanleitung VC 5
Reaktion
▲
▼
19/27
