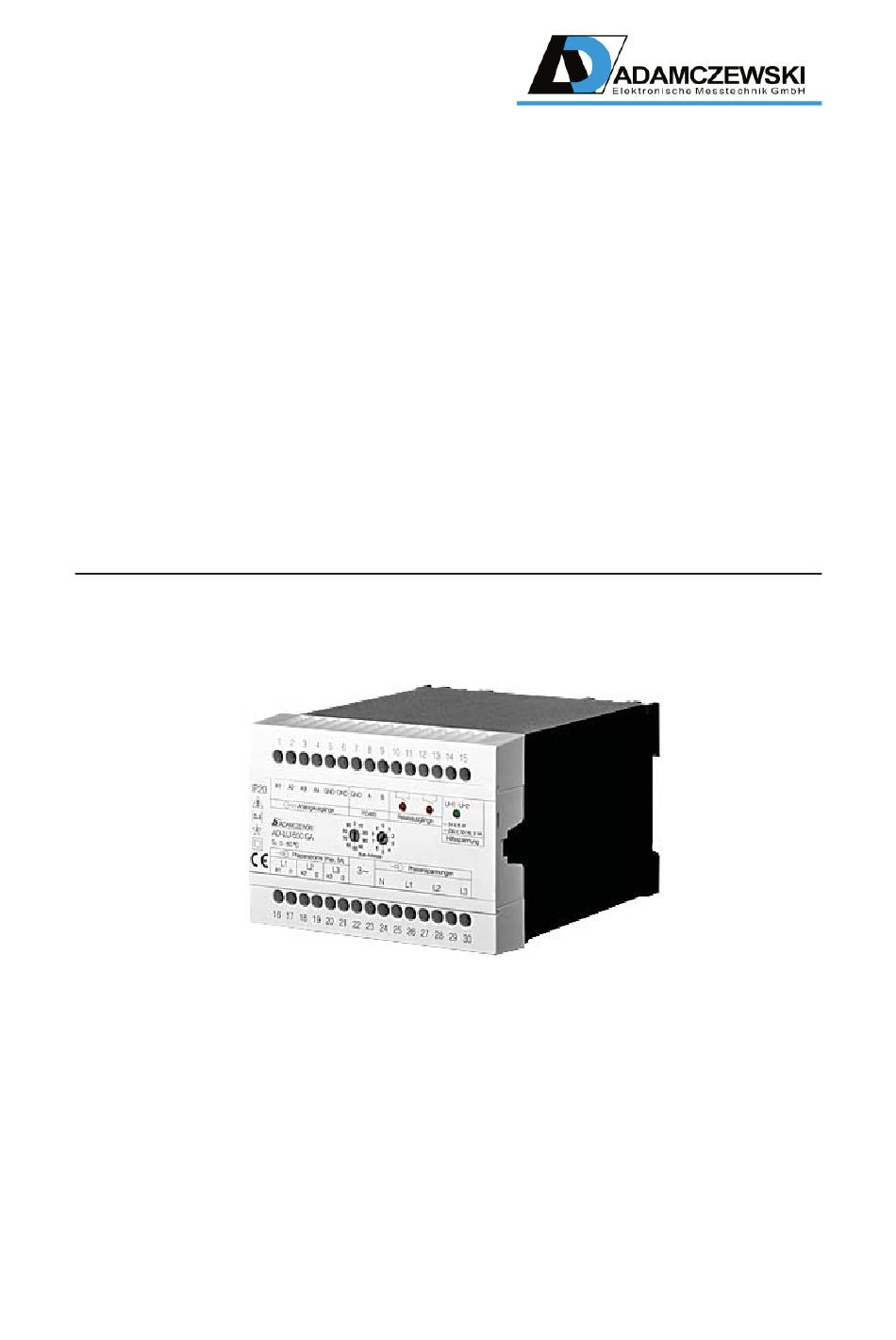

  • Seite 1 Leistungsmessumformer AD-LU 650 GA Betriebsanleitung Version 1.0, Stand 2015-07...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Zu dieser Betriebsanleitung 1.1 Aufbau der Hinweise ......2 Sicherheit 2.1 Bestimmungsgem ¨ a ße Verwendung ....2.2 Vorhersehbare Fehlanwendung .
  • Seite 3 6 Konfiguration 6.1 Symbole ....... . . 16 6.2 Parameter ....... . 16 Eing ¨...

  • Seite 4: Zu Dieser Betriebsanleitung

    1 Zu dieser Betriebsanleitung Diese Betriebsanleitung ist Teil des Produkts. • Lesen Sie die Betriebsanleitung vor dem Gebrauch des Produkts unbedingt durch. • Bewahren Sie die Betriebsanleitung w ¨ a hrend der gesamten Lebensdauer des Pro- dukts auf und halten sie zum Nachschlagen bereit. •...

  • Seite 5: Sicherheit

    Drehstromnetz und deren Umformung in analoge Signale, Grenzwerte und Energieim- pulse. Der AD-LU 650 GA ist zum Einbau in Schaltschr ¨ a nke vorgesehen. Die Einbaulage ist beliebig. Der AD-LU 650 GA besitzt einen eigenen Anschluss f ¨ u r die Versorgungsspannung und kann mit einer Wechselspannung bis zu 250V AC oder mit 24V DC versorgt werden.

  • Seite 6: Sichere Handhabung

    2.3 Sichere Handhabung Dieses Produkt entspricht dem Stand der Technik und den anerkannten sicherheitstech- nischen Regeln. Jedes Ger ¨ a t wird vor Auslieferung auf Funktion und Sicherheit gepr ¨ u ft. Dieses Produkt nur in einwandfreiem Zustand betreiben unter Ber ¨ u cksichtigung der Betriebsanleitung, den ¨...

  • Seite 7: Produktbeschreibung

    3 Produktbeschreibung Der AD-LU 650 GA ist ein programmierbarer Messumformer zur Erfassung aller Mess- gr ¨ o ßen wie Leistungen, Spannungen, Str ¨ o me, Frequenz etc. im einphasigen oder drei- phasigen Wechselstromnetz. Jedem Analogausgang kann eine beliebige Messgr ¨ o ße zugewiesen werden. Die Messbe- reiche sind in weiten Bereichen konfigurierbar.

  • Seite 8: Bestellschl ¨ U Ssel

    3.3 Bestellschl ¨ u ssel • AD-LU 650 GA Standardausf ¨ u hrung mit Relaisausg ¨ a ngen. • Optional mit Open-Collector Optokoppler-Ausg ¨ a ngen anstatt Relais-Ausg ¨ a ngen. 3.4 Blockschaltbild Jedes Stromsignal und jedes Spannungssignal wird zun ¨ a chst ¨ u ber einen eigenen Wand- ler vom Wechselstromnetz galvanisch sicher getrennt.

  • Seite 9: Aktualisierungsraten Und Programmzykluszeit

    3.6 Verhalten des Ger ¨ a tes im Fehlerfall Der AD-LU 650 GA ¨ u berpr ¨ u ft, ob die Signalspannung auf der Phase L1 vorhanden ist. Ist das nicht der Fall, geht der AD-LU 650 GA in den Fehlerzustand.

  • Seite 10: Technische Daten

    4.3 Analogausg ¨ a nge Der AD-LU 650 GA besitzt vier Analogausg ¨ a nge die sich auf eine gemeinsame Masse beziehen. Da an diesem Geh ¨ a usetyp nicht gen ¨ u gend Klemmen verf ¨ u gbar sind, m ¨ u ssen bei Verwendung aller Analogausg ¨...

  • Seite 11: Stromausg ¨ A Nge

    Daten f ¨ u r Open-Collector Ausg ¨ a nge Der AD-LU 650 GA ist entweder mit Relais oder Open-Collector Ausg ¨ a ngen erh ¨ a ltlich. Die folgenden Daten gelten nur f ¨ u r Ger ¨ a te mit Open-Collector Ausg ¨...

  • Seite 12: Rs-485 Schnittstelle

    4.8 RS-485 Schnittstelle 4.8.1 Allgemeine Hinweise Die Verbindung zu den anderen Ger ¨ a ten muss ¨ u ber ein verdrilltes geschirmtes Buskabel hergestellt werden. Die Reihenfolge der Ger ¨ a te untereinander ist beliebig. Der Schirm ist aus Gr ¨ u nden der elektromagnetischen Vertr ¨ a glichkeit an beiden Enden großfl ¨ a chig und gut leitend mit Schutzerde zu verbinden.

  • Seite 13: Geh ¨ A Use

    Bezeichnung Nenn Einheit Spannung V AC Frequenz Leistungsaufnahme DC-Versorgung Bezeichnung Nenn Einheit Spannung V DC Leistungsaufnahme Die Polarit ¨ a t der Spannung an den Anschlussklemmen ist beliebig. 4.11 Geh ¨ a use Bezeichnung Wert Einheit Aufbau Hutschiene 35mm, EN 50022 Schutzart IP20 Anschlusstechnik...

  • Seite 14: Emv, Sicherheitsbestimmungen, Produktnorm

    4.13 EMV, Sicherheitsbestimmungen, Produktnorm Bezeichnung Wert Einheit Entladung statischer Elektrizit ¨ a t IEC 61000-4-2 Elektromagnetische Felder IEC 61000-4-3 Schnelle Transienten, Burst IEC 61000-4-4 Stoßspannungen, Surge IEC 61000-4-5 Leitungsgef ¨ u hrte HF-Signale IEC 61000-4-6 St ¨ o raussendung EN55011, CISPR11 Klasse B, Wohnbereich Sicherheitsbestimmungen EN61010-1...

  • Seite 15: Montage Und Inbetriebnahme

    5 Montage und Inbetriebnahme 5.1 Elektrischer Anschluss GEFAHR Lebensgefahr durch Stromschlag Die Klemmen der Spannungseing ¨ a nge sind ber ¨ u hrungsgef ¨ a hrlich. • Netzspannung unterbrechen und gegen Wiedereinschalten sichern. • Ber ¨ u hrungsschutz der Anschl ¨ u sse gew ¨ a hrleisten. •...

  • Seite 16: Konfiguration

    6 Konfiguration Die Informationen in diesem Kapitel beziehen sich auf die Konfiguration von Parame- tern und die Anzeige von Messwerten des AD-LU 650 GA mit dem Konfigurationspro- gramm AD-Studio . INFO Konfiguration Bei der Konfiguration des AD-LU 650 GA ¨ u ber die RS-485 Schnittstelle von einem PC oder Laptop aus darf kein anderer Modbus-Master auf dem Bus aktiv sein.

  • Seite 17: Eing ¨ A Nge

    Bereich Grenzen f ¨ u r kleinsten und gr ¨ o ßten Eingabewert. Bei Listen wird hier eine Aufz ¨ a hlung aller Elemente dargestellt. Einheit Physikalische Einheit des Wertes. Bemerkung Bemerkungen, Kommentare oder Erkl ¨ a rungen. 6.2.1 Eing ¨ a nge Die Anschlusstechnik bestimmt maßgeblich die Berechnung der Leistungen.
  • Seite 18 Filter der Eing ¨ a nge Jedem Messwert kann ein eigener Filter zugewiesen werden. Damit ist es z.B. m ¨ o glich, einen einzelnen Phasenstrom oder oder eine Phasenspannung sehr stark zu bed ¨ a mpfen, ohne die anderen Messwerte zu beeinflussen. Je gr ¨ o ßer der Filter ist, desto h ¨ o her ist die Wirkung der D ¨...

  • Seite 19: Ger ¨ A Tefunktionen

    1 ... 1000 6.2.2 Ger ¨ a tefunktionen Trendfunktion n Der AD-LU 650 GA hat zwei Trendfunktionen, n = 1 ... 2. Jede Trendfunktion wird durch ein zugeordnetes Messsignal, einer Signaldifferenz und einem Zeitintervall bestimmt. So kann ein steigender, fallender oder gleichbleibender Trend ermittelt werden.

  • Seite 20: Analogausg ¨ A Nge

    6.2.3 Analogausg ¨ a nge Analogausgang n Der AD-LU 650 GA hat vier Analogausg ¨ a nge, n = 1 ... 4. Name Standardwert Bereich Einheit Zugeordnetes Ptot P1, P2, P3, Messsignal [n] Q1, Q2, Q3, S1, S2, S3, I1, I2, I3,...

  • Seite 21: Relaisausg ¨ A Nge

    6.2.4 Relaisausg ¨ a nge Der AD-LU 650 GA hat je nach Ausf ¨ u hrung zwei Relaisausg ¨ a nge oder zwei Open- Collector Ausg ¨ a nge. Die folgenden allgemeinen Parameter gelten f ¨ u r Relaisausg ¨ a nge und Open-Collector Ausg ¨...
  • Seite 22 Name Standardwert Bereich Einheit Zugeordnetes Ptot P1, P2, P3, Messsignal [n] Q1, Q2, Q3, S1, S2, S3, I1, I2, I3, U1, U2, U3, Ptot, Qtot, Stot, PF1, PF2, PF3, PFtot Schaltpunkte [n] 0,1 ... 0,2 Relaisfunktion [n] = ’Trend’ Der folgende Parameter ist f ¨ u r die Relaisfunktion ’Trend’ relevant. Die Bestimmung des Trends wird nach den Parametern in Kapitel 6.2.2 durchgef ¨...
  • Seite 23 Name Standardwert Bereich Einheit Energieart [n] Bezug Ptot Bezug P1, Bezug P2, Bezug P3, R ¨ u ckspeisung P1, R ¨ u ckspeisung P2, R ¨ u ckspeisung P3, Induktiv Q1, Induktiv Q2, Induktiv Q3, Kapazitiv Q1, Kapazitiv Q2, Kapazitiv Q3, Bezug Ptot, R ¨...

  • Seite 24: Signale

    Monitorbedingung erf ¨ u llen. 6.3 Signale Wenn der AD-LU 650 GA in Betrieb und mit einem PC oder Laptop verbunden ist, k ¨ o nnen die aktuellen Signale mit dem Konfigurationsprogramm AD-Studio gesichtet werden. Dies kann vor allem bei der Inbetriebnahme sehr hilfreich sein.

  • Seite 25: Analogausgangssignale

    6.3.2 Analogausgangssignale Signalname Datentyp Einheit Spannungsausgang 1 single Spannungsausgang 2 single Spannungsausgang 3 single Spannungsausgang 4 single Stromsausgang 1 single Stromsausgang 2 single Stromsausgang 3 single Stromsausgang 4 single INFO Anzeige von Strom oder Spannung Die Darstellung als Strom- oder Spannungssignal h ¨ a ngt davon ab, ob der Ausgang unter 6.2.3 als Strom- oder Spannungsausgang konfiguriert wurde.
  • Seite 26 Signalname Datentyp Einheit Z ¨ a hler Bezug P1 Z ¨ a hler Bezug P2 Z ¨ a hler Bezug P3 Z ¨ a hler Bezug Ptot Z ¨ a hler R ¨ u ckspeisung P1 Z ¨ a hler R ¨ u ckspeisung P2 Z ¨...

  • Seite 27: Modbus

    7.2 ¨ Andern der Baudrate und der Parit ¨ a t Muss die Baudrate oder die Parit ¨ a t ge ¨ a ndert werden, um den AD-LU 650 GA in eine bestehende Buskonfiguration einzuf ¨ u gen, k ¨ o nnen diese Parameter ¨ u ber das Konfigura- tionsprogramm AD-Studio ge ¨...

  • Seite 28: Datenformat

    Beispiel: Auslesen der Wirkleistung P1 eines AD-LU 650 GA mit der Slaveadresse 1, siehe Datenliste in 7.8. Der Master sendet zun ¨ a chst eine Anfrage mit der Startadresse (40801 = 0x9F61) und der Anzahl der zu lesenden Register (2 = 0x0002) an den AD-LU 650 GA : Slave Funktion Start- Start-...

  • Seite 29: Write Multiple Registers

    7.7 7.6.2 Write Multiple Registers Diese Funktion dient dazu, ein oder mehrere Register des AD-LU 650 GA zu schreiben. Der Master sendet zun ¨ a chst eine Anfrage mit der Startadresse, Der Anzahl Register und den zu schreibenden Registern an den AD-LU 650 GA : Slave Funkt.

  • Seite 30: Datenliste

    7.8 Datenliste Die Datenliste enth ¨ a lt alle Modbus-Register die der AD-LU 650 GA unterst ¨ u tzt. Register Anzahl Bezeichnung Einheit 40401 Richtung Energiefluss L1 0 = Bezug 1 = R ¨ u ckspeisung 40402 Richtung Energiefluss L2 0 = Bezug 1 = R ¨...
  • Seite 31 Register Anzahl Bezeichnung Einheit 47220 Z ¨ a hler Bezug P3 47221 Z ¨ a hler R ¨ u ckspeisung P1 47222 Z ¨ a hler R ¨ u ckspeisung P2 47223 Z ¨ a hler R ¨ u ckspeisung P3 47224 Z ¨...

  • Seite 32: Anschlussbilder

    8 Anschlussbilder 8.1 Spannungs- und Stromeing ¨ a nge 8.1.1 3 Phasen, 3 Leiter gleiche Last...

  • Seite 33: Phasen, 3 Leiter Ungleiche Last

    8.1.2 3 Phasen, 3 Leiter ungleiche Last 8.1.3 3 Phasen, 4 Leiter gleiche Last...

  • Seite 34: Phasen, 4 Leiter Ungleiche Last

    8.1.4 3 Phasen, 4 Leiter ungleiche Last 8.2 Analogausg ¨ a nge...

  • Seite 35: Rs-485

    Schnittstelle (Klemme 7) ebenfalls als Signalmasse verwendet werden. 8.3 RS-485 Im Bild ist die Beschaltung der RS-485 Schnittstelle des AD-LU 650 GA in einem Modbus Segment dargestellt. Gem ¨ a ß der Spezifikation ’Modbus over serial line’ • muss verdrilltes, geschirmtes Kabel verwendet werden •...

  • Seite 36: Anhang

    9 Anhang 9.1 Wartung und Instandhaltung W ¨ a hrend des ordnungsgem ¨ a ßen Betriebes des AD-LU 650 GA ist dieses wartungsfrei. Das Ger ¨ a t darf im Schadensfall nur vom Hersteller repariert werden. 9.2 St ¨ o rungen Beim Auftreten eines Fehler oder einer St ¨...

  • Seite 37: Revisionen

    2015-07 Dokument erstellt 9.4 Anschriften Wenn Sie weitere Fragen zu dem Produkt, W ¨ u nsche oder Anregungen haben, wenden Sie sich bitte an untenstehende Adresse. Adamczewski elektronische Messtechnik GmbH Felix-Wankel-Strasse 13 74374 Zaberfeld Telefon: 07046/875 Telefax: 07046/7678 E-Mail: info@ad-messtechnik.de...
