Instandhaltung
Voraussetzungen
Ersatzteile/Werkzeuge
Hinweise zum Vorgehen

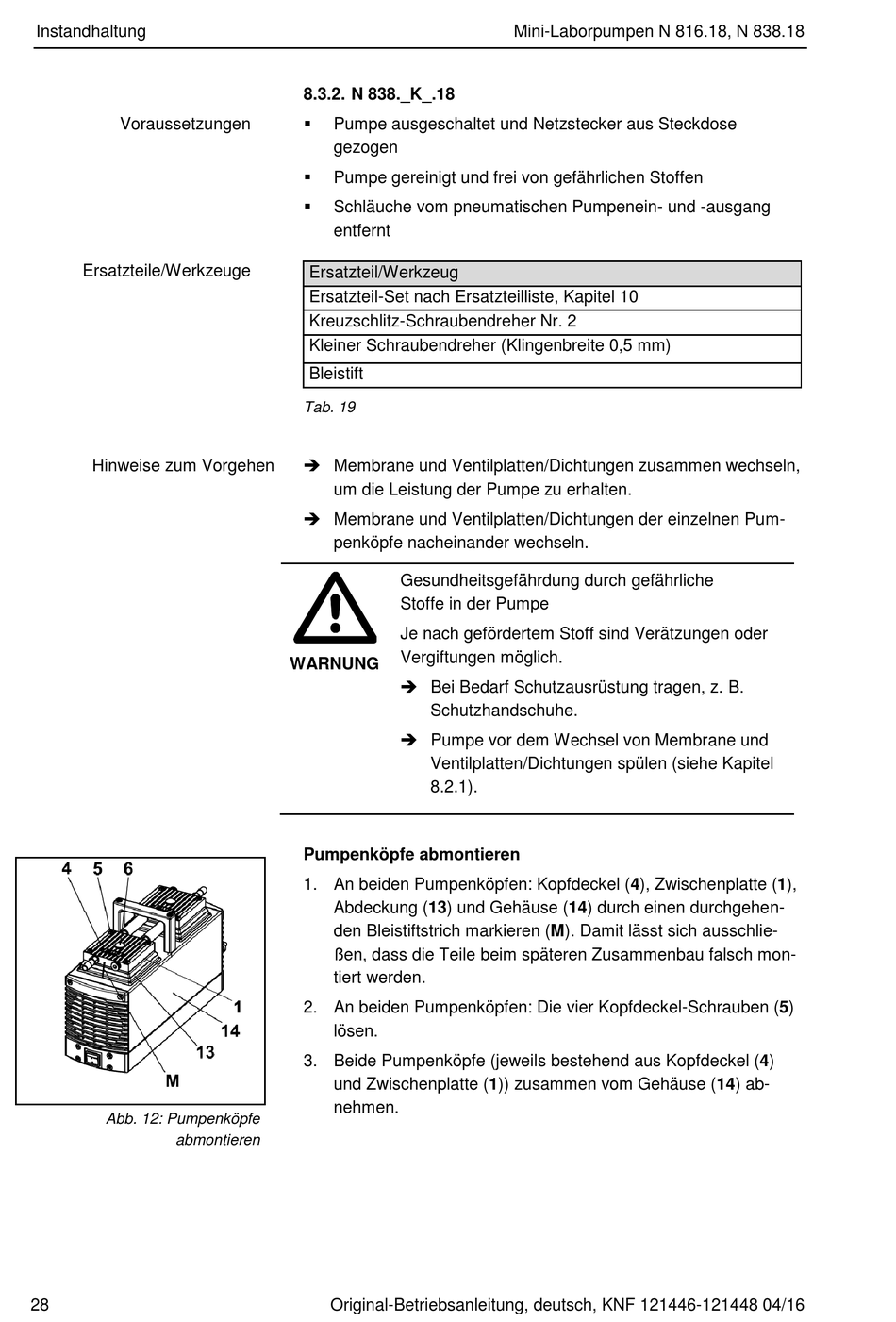

Abb. 12: Pumpenköpfe
abmontieren
28
8.3.2. N 838._K_.18
Pumpe ausgeschaltet und Netzstecker aus Steckdose
gezogen
Pumpe gereinigt und frei von gefährlichen Stoffen
Schläuche vom pneumatischen Pumpenein- und -ausgang
entfernt
Ersatzteil/Werkzeug
Ersatzteil-Set nach Ersatzteilliste, Kapitel 10
Kreuzschlitz-Schraubendreher Nr. 2
Kleiner Schraubendreher (Klingenbreite 0,5 mm)
Bleistift
Tab. 19
Membrane und Ventilplatten/Dichtungen zusammen wechseln,
um die Leistung der Pumpe zu erhalten.
Membrane und Ventilplatten/Dichtungen der einzelnen Pum-
penköpfe nacheinander wechseln.
Gesundheitsgefährdung durch gefährliche
Stoffe in der Pumpe
Je nach gefördertem Stoff sind Verätzungen oder
Vergiftungen möglich.
WARNUNG
Bei Bedarf Schutzausrüstung tragen, z. B.
Schutzhandschuhe.
Pumpe vor dem Wechsel von Membrane und
Ventilplatten/Dichtungen spülen (siehe Kapitel
8.2.1).
Pumpenköpfe abmontieren
1. An beiden Pumpenköpfen: Kopfdeckel (4), Zwischenplatte (1),
Abdeckung (13) und Gehäuse (14) durch einen durchgehen-
den Bleistiftstrich markieren (M). Damit lässt sich ausschlie-
ßen, dass die Teile beim späteren Zusammenbau falsch mon-
tiert werden.
2. An beiden Pumpenköpfen: Die vier Kopfdeckel-Schrauben (5)
lösen.
3. Beide Pumpenköpfe (jeweils bestehend aus Kopfdeckel (4)
und Zwischenplatte (1)) zusammen vom Gehäuse (14) ab-
nehmen.
Original-Betriebsanleitung, deutsch, KNF 121446-121448 04/16
Mini-Laborpumpen N 816.18, N 838.18
