6-ANSCHLUSS RAUSGASABZUG UND PRIMÄRLUFTREGELUNG
Spannungsführende elektrische Teile: Das Produkt erst nach der Beendigung seiner Montage mit Strom versorgen.
U
RAUCHGASABFÜHRUNG
I
VERBRENNUNGSLUFT-ZULEITUNG
x-y
SCHRAUBEN

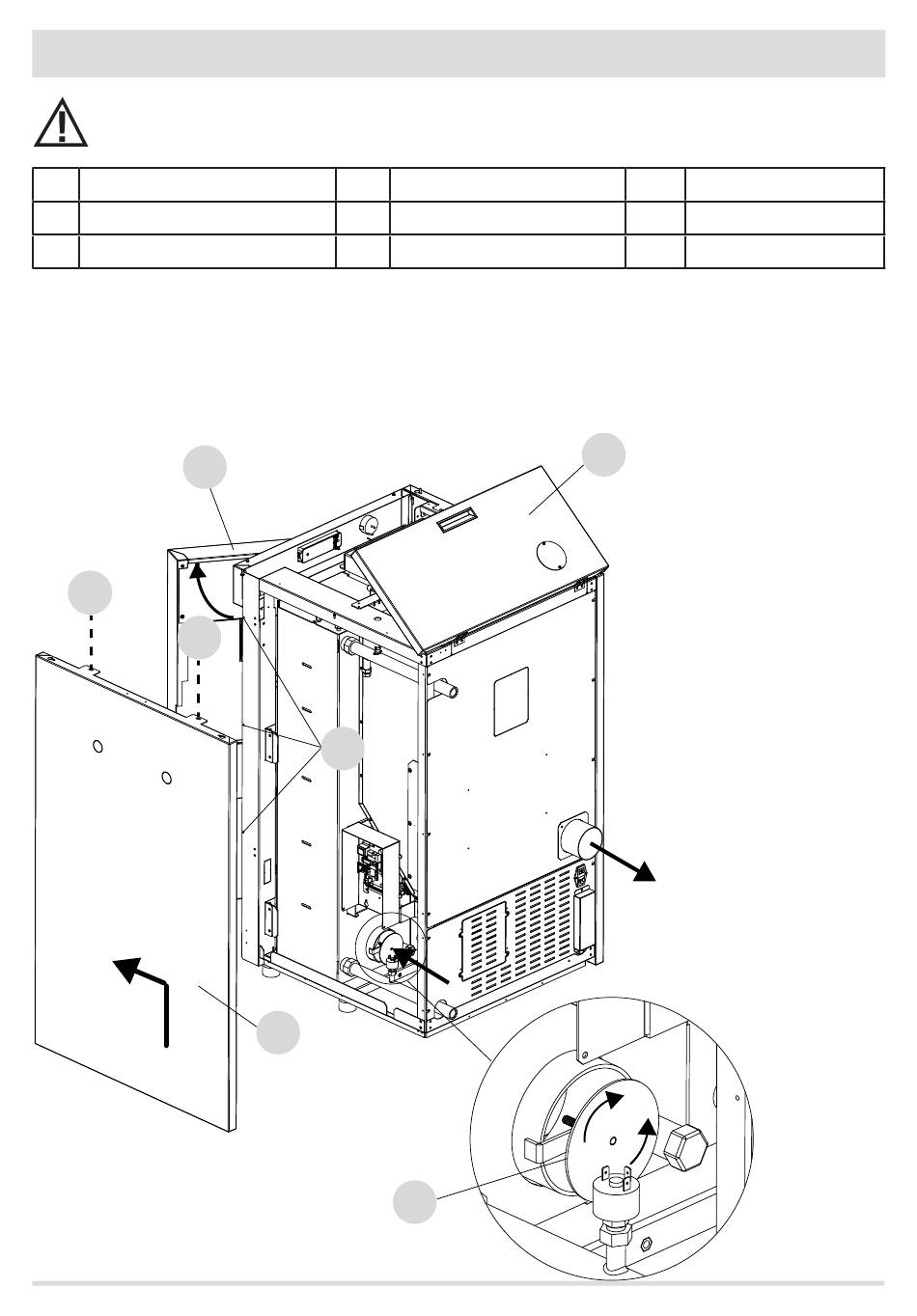

Um Zugang zur Luftregulierungsvorrichtung zu erhalten, folgendermaßen vorgehen:
•
Den Behälterdeckel „A" hochklappen.
•
Die vordere Platte „B" entfernen (siehe Anleitung auf der nächsten Seite).
•
Die Tür „C" öffnen.
•
Die beiden oberen Schrauben „x" und die drei seitlichen Schrauben „y" (innen auf der Türseite) abschrauben.
•
Die Seitenwand „C" abnehmen.
C
x
a
x
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
B
VERBLENDUNGSTÜRA
R
LUFTREGULIERUNG
A
BEHÄLTERDECKEL
y
I
C
R
c
ÖFFNEN/CLOSE
o
ÖFFNEN/OPEN
B
SEITENWAND
A
U
c
o
25
