2-INSTALLATIONSANLEITUNG
BEISPIELE FÜR EINE KORREKTE INSTALLATION
2
U
C
I
S
P
Wir empfehlen vor allem, auf dem Schild am Schornstein die Daten für die Sicherheitsabstände zu überprüfen, die bei
Vorhandensein von entflammbaren Materialien eingehalten werden müssen, sowie die Typologie des zu verwendenden
Isoliermaterial. Diese Vorschriften müssen immer strikt eingehalten werden, um schwere Gesundheitsschäden der
Personen zu vermeiden sowie die Integrität des Gebäudes zu bewahren.
18
1
U
E
V
I
D
B
A
4
T
I
1. Installation von einem Schornstein Ø150mm mit einer
vergrößerten Bohrung für den Durchgang des Rohrs von:
mindestens 100 mm um das Rohr, wenn es mit
nicht brennbaren Teilen wie Zement, Ziegel usw.
zusammentrifft; oder
mindestens 300mm um das Rohr herum (bzw. siehe
F
Daten auf dem Schild), wenn es mit brennbaren Teilen
wie Holz usw. verbunden wird.
In beiden Fällen muss zwischen den Schornstein und die
Decke eine entsprechende Isolierung eingefügt werden.
Wir empfehlen, die Daten auf dem Schild des
Schornsteines zu prüfen und zu befolgen, besonders die
Sicherheitsabstände zu brennbaren Materialien.
Die aufgeführten Regeln gelten auch für Bohrungen an
Wänden.
2. Alter Schornstein, verrohrt min. Ø150mm mit einer
externen Tür versehen, um die Reinigung des Kamins zu
ermöglichen.
3. Externer Schornstein, ausschließlich mit isolierten
Edelstahlrohren realisiert, das heißt mit doppelter Wand
min. Ø150mm: alles gut an der Wand verankert. Mit
3
Windschutz-Schornsteinkopf. Siehe Abb.7 Typ A.
4. Kanalisierungssystem mit T- Anschlüssen, was eine
leichte Reinigung ohne die Demontage der Rohre
ermöglicht.

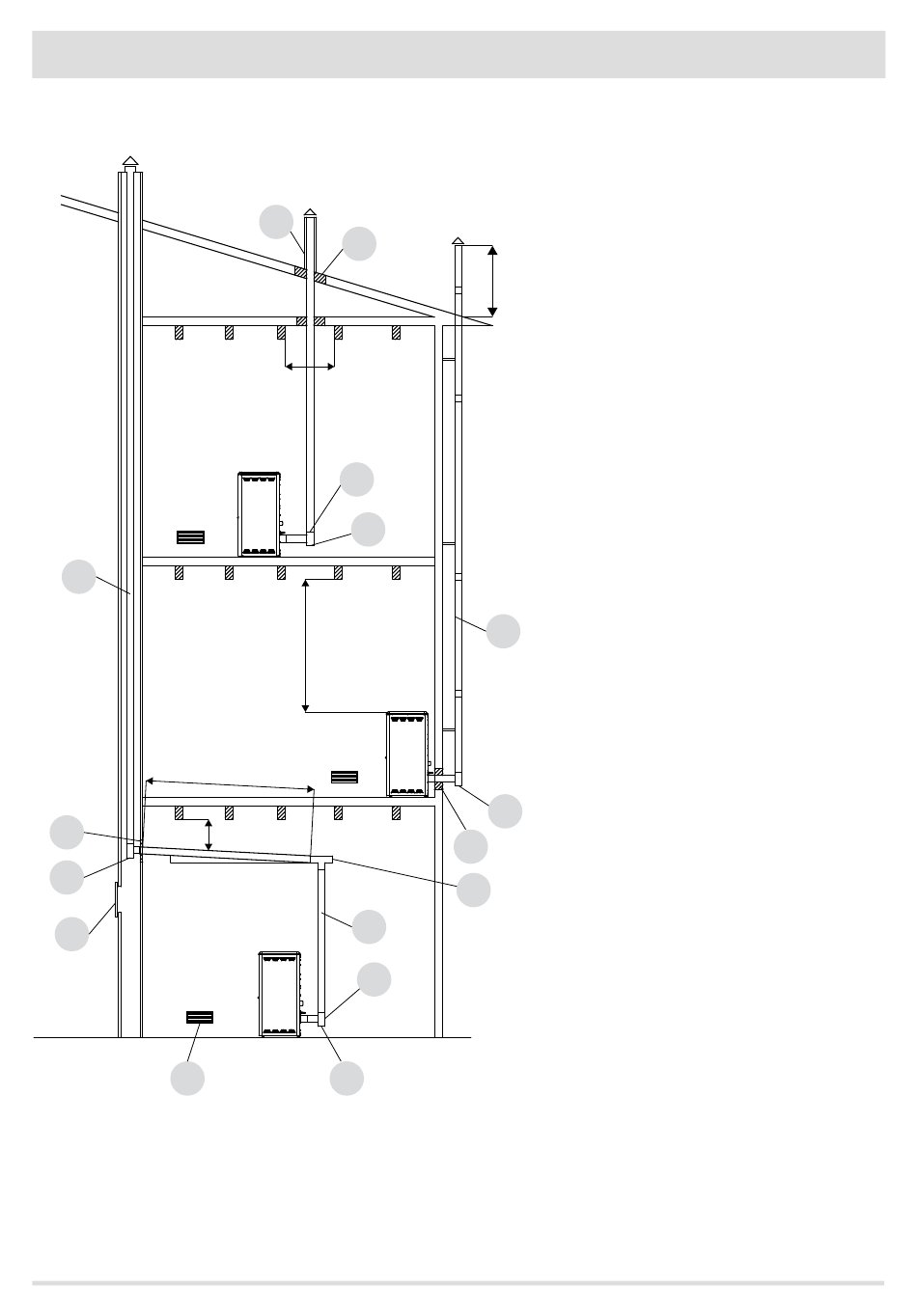

ABBILDUNG 11
I
U = ISOLIERUNG
U
V = EVENTUELLE VERMINDERUNG VON 100 AUF 80 MM
I = INSPEKTIONSVERSCHLUSS
I
S = INSPEKTIONSTÜRE
P = LUFTÖFFNUNG
T = T-ANSCHLUSS MIT INSPEKTIONSVERSCHLUSS
A = MIN. 40 MM
B = MAX. 4 M
C = MIN. 3°
D = MIN. 400 MM
E = DURCHMESSER BOHRUNG
F = SIEHE ABB.2-3-4-5-6
