nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem
Produkt erhalten haben.
ANMERKUNG: Der Erweiterungskarten-Riser 1 kann nur dann genutzt werden, wenn beide Prozessoren installiert sind.
Schritte
1. Nehmen Sie die Erweiterungskarte aus der Verpackung und bereiten Sie sie für den Einbau vor.
Entsprechende Anweisungen finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
2. Drücken Sie auf Klemme A und drehen Sie die Verriegelung im Uhrzeigersinn.
3. Drücken Sie auf Klemme B und drehen Sie die Verriegelung nach unten.
4. Fassen Sie die Erweiterungskarte an den Rändern an und positionieren Sie sie so, dass der Platinenstecker an dem
Erweiterungskartenanschluss ausgerichtet ist.
5. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist.
6. Schließen Sie die Riegel von Klemme A und Klemme B.

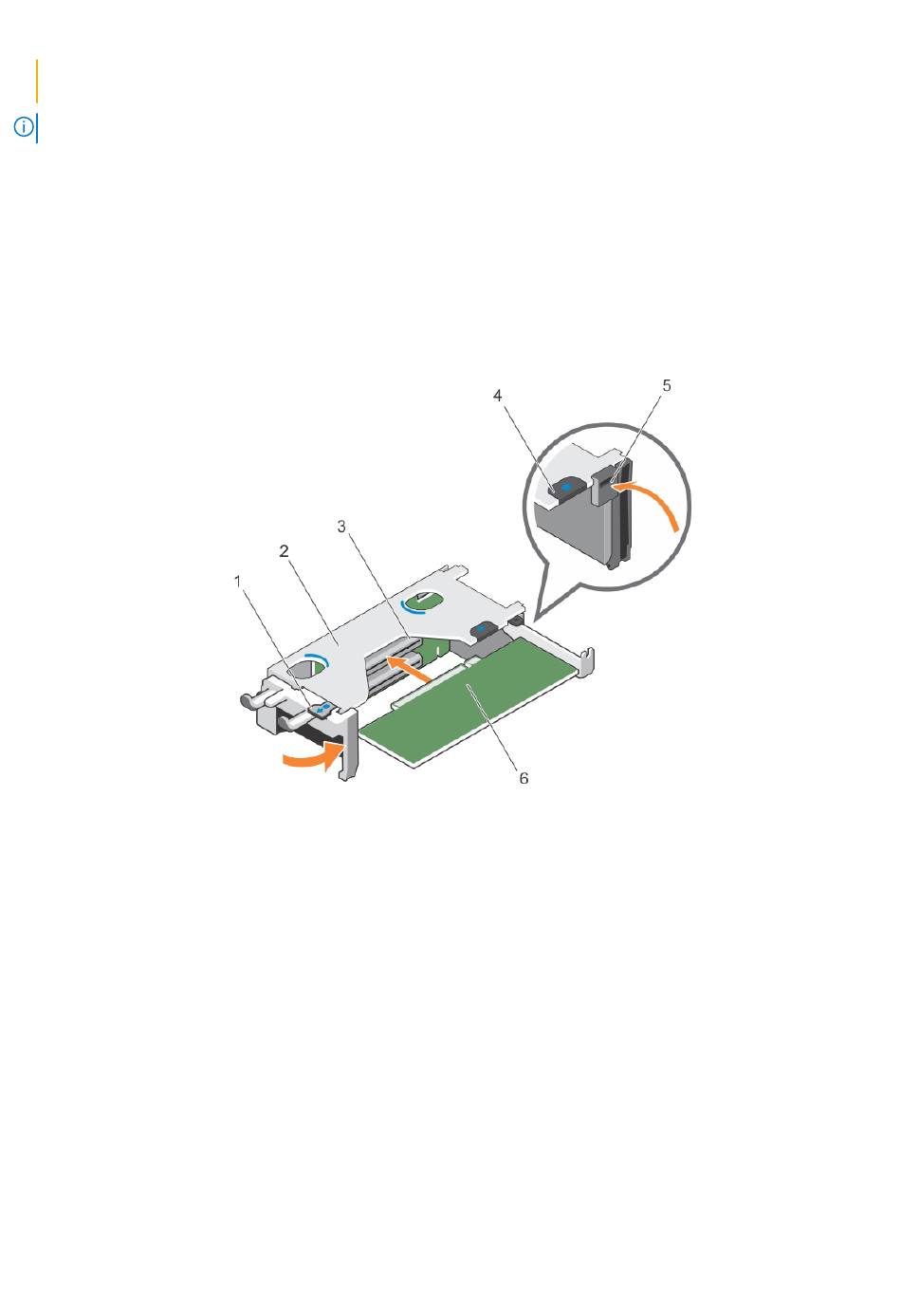

Abbildung 35. Einsetzen einer Erweiterungskarte in den Erweiterungskarten-Riser 1
1. Klemme A
3. Erweiterungskartenanschluss
5. Freigabehebel
Nächste Schritte
1. Installieren Sie den Erweiterungskarten-Riser.
2. Schließen Sie gegebenenfalls notwendige Kabel an der Erweiterungskarte an.
3. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems".
4. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben.
Zugehörige Tasks
Vor der Arbeit an Komponenten im Inneren Ihres Systems
Entfernen von Erweiterungskarten-Riser
Installieren von Erweiterungskarten-Risern
Nach der Arbeit an Komponenten im Inneren Ihres Systems
Zugehörige Verweise
Sicherheitshinweise
2. Gehäuse des Erweiterungskarten-Risers 1
4. Klemme B
6. Erweiterungskarte
Installieren und Entfernen von Systemkomponenten 97
