Tabelle 8. iDRAC Direct-LED-Anzeigemuster
iDRAC Direct-LED-Anzeigemuster
Zwei Sekunden lang stetig grün
Blinkt grün (leuchtet zwei Sekunden und
leuchtet zwei Sekunden nicht)
Leuchtet nicht

Quick Sync-Anzeigecodes

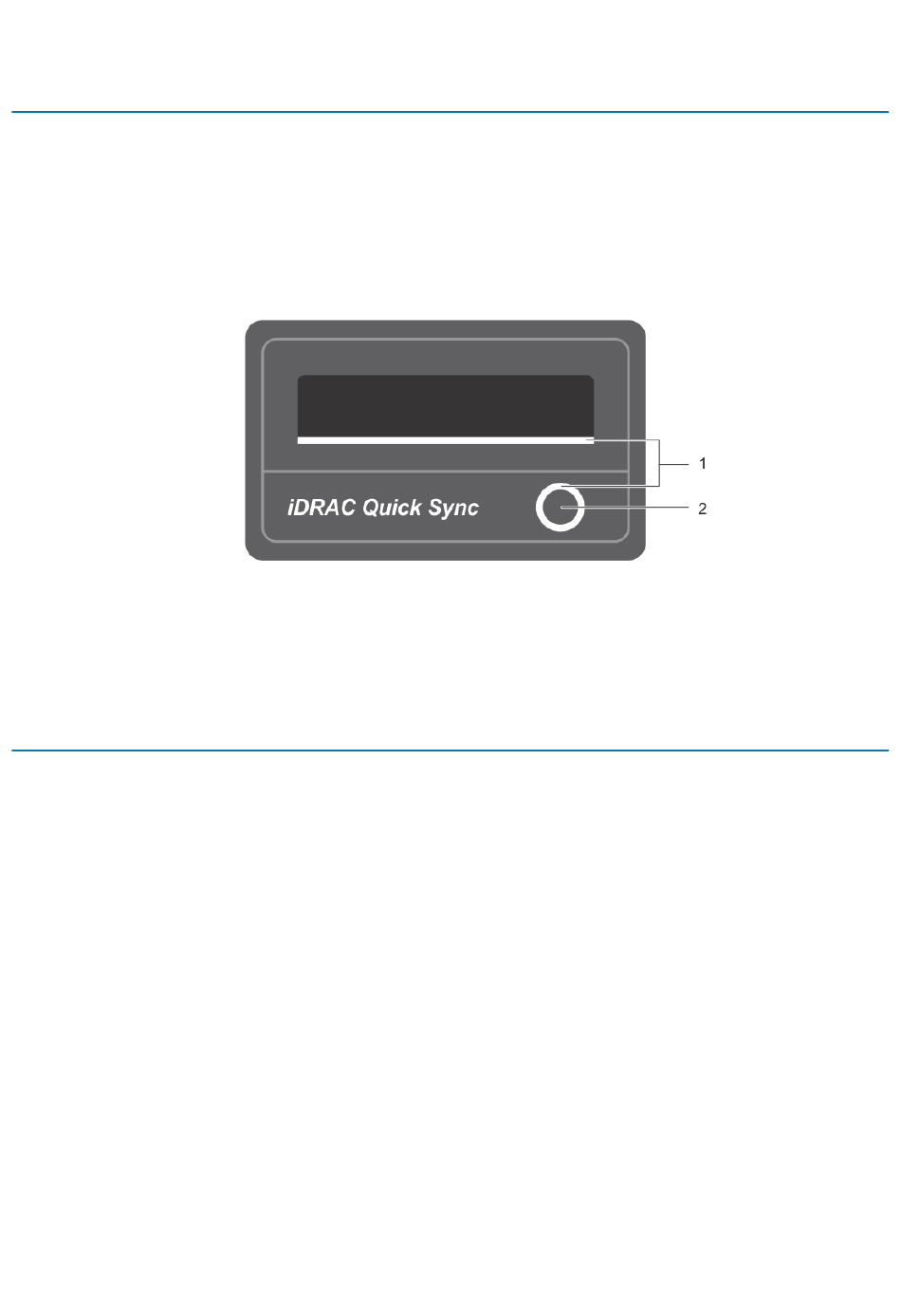

Abbildung 6. Quick Sync
1. Quick Sync-Statusanzeige
2. Quick Sync-Aktivierungstaste
Tabelle 9. Quick Sync-Anzeigecodes
Quick Sync-
Anzeigemuster
Langsames Blinken
Stetig
Blinkt drei Mal in schneller
Abfolge und erlischt dann
Blinkt durchgehend, wenn
das mobile Gerät die
Antenne berührt.
Blinkt schnell durchgehend,
wenn die Aktivierungstaste
gedrückt wird
Leuchtet nicht

Ausfindigmachen der Service-Tag-Nummer Ihres Systems

Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert. Sie können den
Express-Servicecode und die Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild
herausziehen. Diese Informationen befinden sich möglicherweise auch auf einem Aufkleber auf dem Systemgehäuse. Mithilfe dieser
Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.
16 Dell DR4300e-System
Zustand
Weist darauf hin, dass der Laptop angeschlossen ist.
Weist darauf hin, dass der angeschlossene Laptop erkannt wird.
Weist darauf hin, dass der Laptop nicht angeschlossen ist.
Zustand
Quick Sync befindet sich im Wartezustand für Konfiguration durch iDRAC.
Quick Sync ist bereit für die Übertragung.
Quick Sync-Funktion wird von iDRAC deaktiviert.
Weist auf Datenübertragungsaktivität hin.
Quick Sync-Hardware reagiert nicht ordnungsgemäß.
Weist darauf hin, dass die Quick Sync-Funktion ausgeschaltet ist. Verwenden Sie die Aktivierungstaste, um
sie zu aktivieren. Wenn die LEDs durch Drücken der Aktivierungstaste nicht eingeschaltet werden, weist
dies darauf hin, dass keine Stromversorgung für die Quick Sync-Verkleidung vorliegt.
