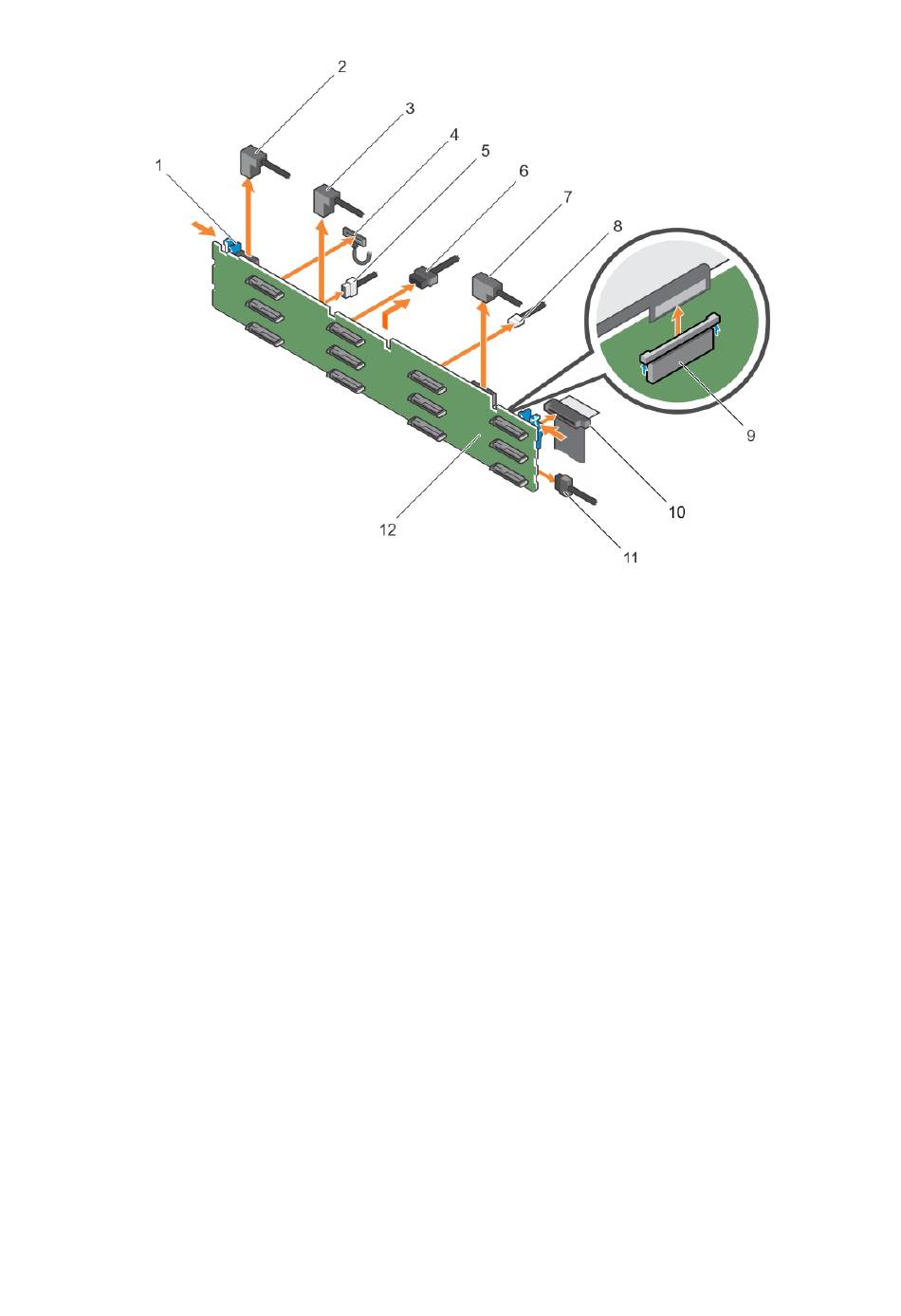

Abbildung 72. Entfernen und Installieren der 3,5-Zoll (x12)-SAS/SATA-Rückwandplatine
1. Sperrklinke (2)
3. SAS-Kabel A1
5. Signalkabel der Rückwandplatine
7. SAS-Kabel A0/B0
9. Bedienfeldkabel
11. Festplattenrückwandplatine
2. SAS-Kabel A2
4. Kabel für linkes Bedienfeld
6. Stromkabel der Rückwandplatine (2)
8. USB-Kabel
10. Flachbandkabel für rechtes Bedienfeld
12. Festplattenanschluss auf Rückwandplatine (12)
