Laufwerkstatusanzeigemuster (nur RAID)
Blinkt grün, gelb und erlischt dann
Blinkt gelb, viermal pro Sekunde
Blinkt grün, langsam
Stetig grün
Blinkt drei Sekunden lang grün, drei Sekunden lang gelb und
erlischt anschließend (nach sechs Sekunden)

NIC-Anzeigecodes

Jeder NIC an der Rückseite besitzt eine Anzeige, die Informationen zur Netzwerkaktivität und zum Verbindungsstatus liefert. Die
Aktivitäts-LED zeigt an, ob der NIC derzeit verbunden ist oder nicht. Die Link-LED zeigt die Geschwindigkeit des angeschlossenen
Netzwerks an.

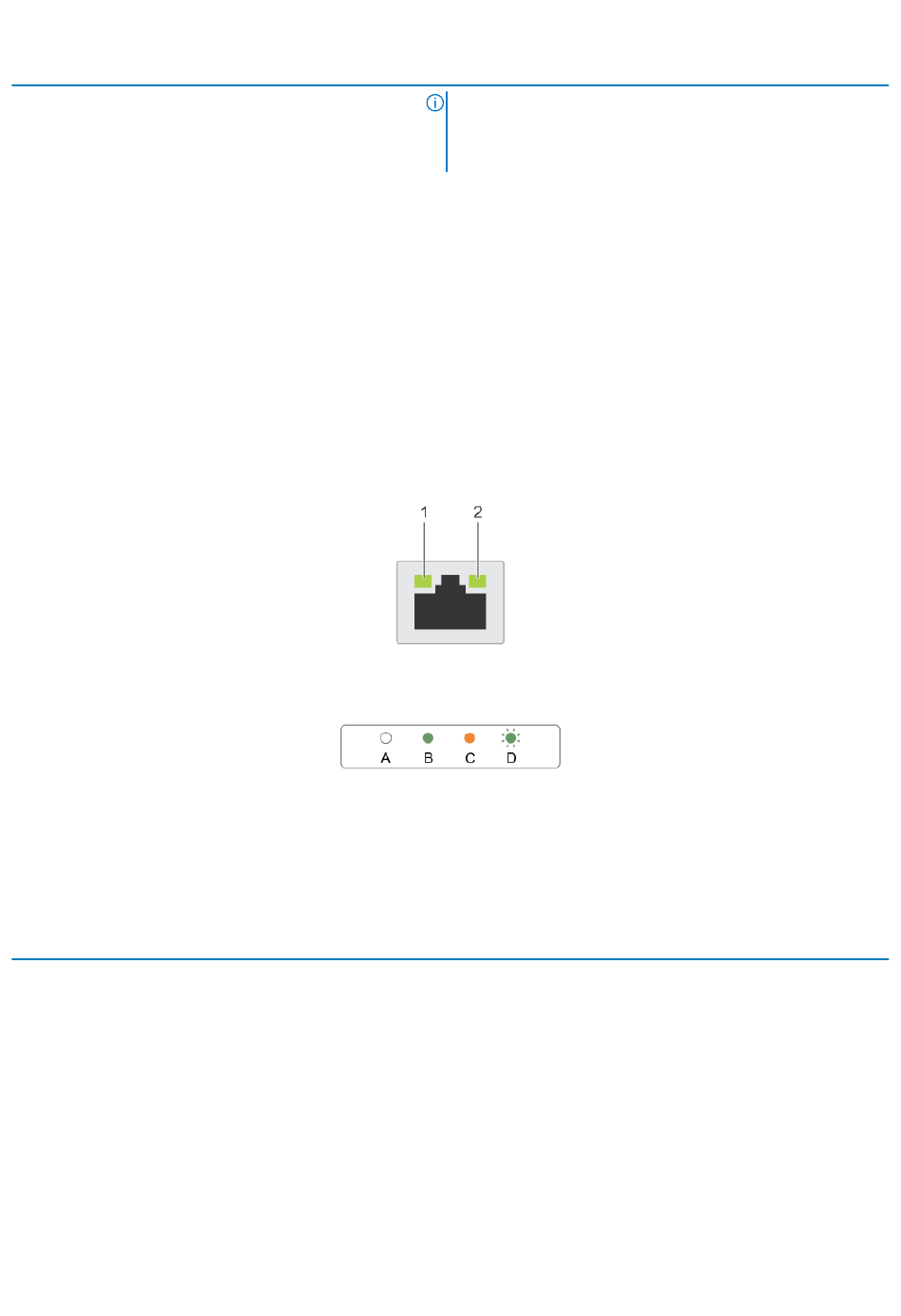

Abbildung 4. NIC-Anzeigen
1. Verbindungsanzeige
2. Aktivitätsanzeige
Tabelle 5. NIC-Anzeigen
Konvention
A
B
C
D
Status
Verbindungsanzeige und Aktivitätsanzeige leuchten
nicht
Verbindungsanzeige leuchtet grün
Verbindungsanzeige leuchtet gelb
Aktivitätsanzeige leuchtet grün
Zustand
ANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis
alle Laufwerke nach dem Einschalten des Systems initialisiert
sind. Während dieser Zeit können keine Laufwerke
hinzugefügt oder entfernt werden.
Vorausgesagter Laufwerksausfall
Laufwerk ausgefallen
Laufwerk wird neu aufgebaut
Laufwerk online
Neuaufbau gestoppt
Zustand
Der NIC ist nicht mit dem Netzwerk verbunden.
Der NIC ist mit einem gültigen Netzwerk bei seiner
maximalen Port-Geschwindigkeit (1 GBit/soder 10
GBit/s) verbunden.
Der NIC ist mit einem gültigen Netzwerk bei weniger
als seiner maximalen Port-Geschwindigkeit
verbunden.
Netzwerkdaten werden gesendet oder empfangen.
