Das Dell DR4300e-System ist ein 2U Rack-Server, der bis zu zwei Intel Xeon E5-2620 v3-Prozessoren, bis zu 24 DIMMs und zwölf 3,5-
Zoll-Festplatten sowie 2 optionale, über die Rückseite zugängliche 2,5-Zoll-Festplatten für das Betriebssystem unterstützt.
Themen:
•

Funktionen und Anzeigen auf der Vorderseite

• Rückseitenmerkmale
• Diagnoseanzeigen auf der Vorderseite
• Dokumentationsmatrix
Funktionen und Anzeigen auf der Vorderseite
Die Frontblende bietet Zugriff auf Funktionen auf der Vorderseite des Servers, wie z. B. den Netzschalter, die NMI-Taste, das
Systemidentifizierungskennzeichen, die Systemidentifizierungstaste und die USB- und VGA-Anschlüsse. Die Diagnose-LEDs oder das
LCD-Bedienfeld befinden sich gut lesbar auf der Frontblende. Die hot-swap-fähigen Festplattenlaufwerke sind über die Frontblende
zugänglich.

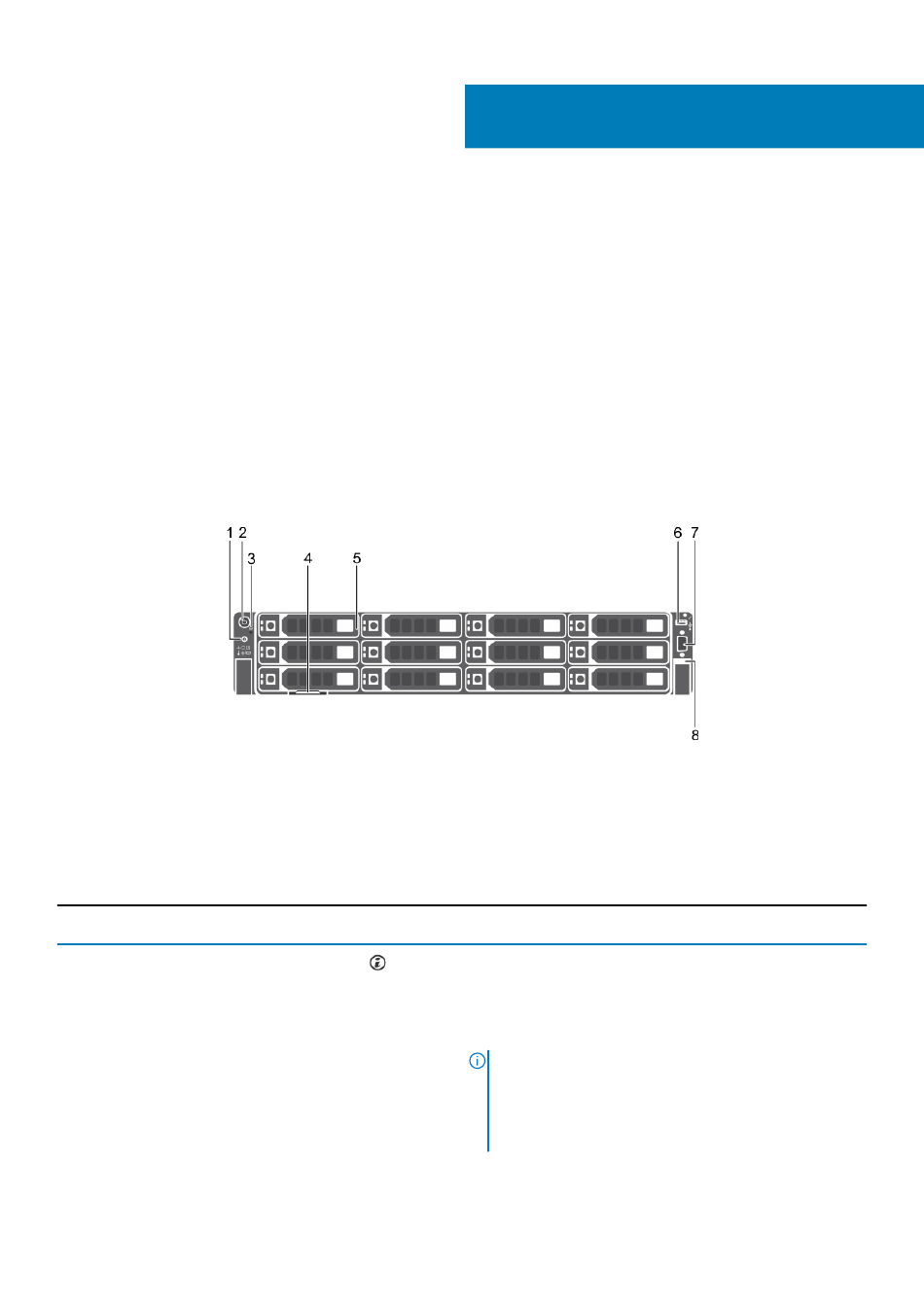

Abbildung 1. Das Dell DR4300e-System - Funktionen und Anzeigen auf der Vorderseite
1. Systemidentifikationstaste
3. NMI-Taste
5. Festplattenlaufwerke
7. Bildschirmanschluss
Tabelle 1. Funktionen und Anzeigen auf der Vorderseite
Element Anzeige, Taste oder
Anschluss
1 Systemidentifikationstaste
8

Dell DR4300e-System

Dell DR4300e-System
2. Betriebsschalter
4. Informationsbereich
6. USB-Verwaltungsport/iDRAC Direct
8. Quick Sync
Symbol Beschreibung
Ermöglicht es Ihnen, ein bestimmtes System innerhalb eines Racks
zu lokalisieren. Die Identifikationstasten befinden sich auf der
Vorder- und Rückseite.
Drücken Sie die Systemidentifikationstaste, um die System-ID ein-
oder auszuschalten.
ANMERKUNG:
• Wenn das System beim POST nicht mehr reagiert,
betätigen Sie die Systemidentifikationstaste und
halten Sie sie länger als fünf Sekunden gedrückt, um
den BIOS-Progress-Modus zu aktivieren.
