Dell DR4300e-System Benutzerhandbuch Seite 10

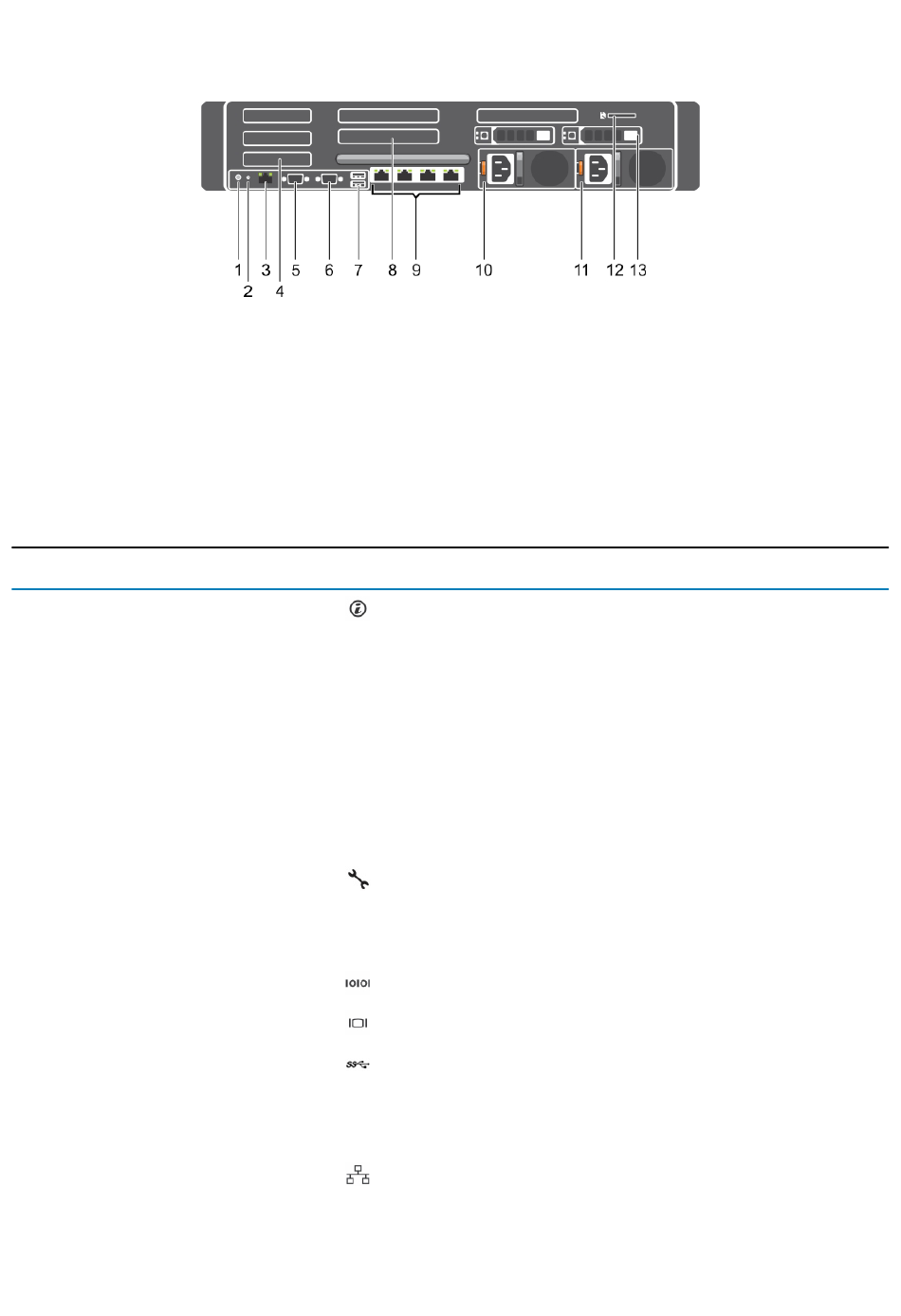

Abbildung 2. Rückseitenmerkmale
1. Systemidentifikationstaste
3. iDRAC8 Enterprise-Anschluss
5. Serieller Anschluss
7. USB-Anschluss
9. Ethernet-Anschluss
11. Netzteil 2
13. Festplattenlaufwerk
Tabelle 2. Rückseitenmerkmale
Element Anzeige, Taste oder
Anschluss
1 Systemidentifikationstaste
2 Systemidentifikationsanschluss
3 iDRAC8 Enterprise-Anschluss
4 PCIe-
Erweiterungskartensteckplatz,
halbe Bauhöhe (3)
5 Serieller Anschluss
6 Bildschirmanschluss
7 USB-Port (2)
8 PCIe-
Erweiterungskartensteckplatz,
volle Bauhöhe (3)
9 Ethernet-Anschluss (4)
10 Dell DR4300e-System
2. Systemidentifikationsanschluss
4. PCIe-Erweiterungskartensteckplatz halber Bauhöhe
6. Bildschirmanschluss
8. PCIe-Erweiterungskartensteckplatz voller Bauhöhe
10. Netzteil 1
12. Steckplatz für vFlash-Medienkarte
Symbol Beschreibung
Die Identifikationstasten auf der Vorder- und Rückseite dienen
dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren.
Drücken Sie die Taste, um den Systemidentifikationsmodus ein-
oder auszuschalten.
Wenn das System beim POST nicht mehr reagiert, betätigen Sie
die Systemidentifikationstaste und halten Sie sie länger als fünf
Sekunden gedrückt, um den BIOS-Progress-Modus zu aktivieren.
Um den iDRAC (falls er nicht im F2-iDRAC-Setup deaktiviert ist)
zurückzusetzen, betätigen Sie die Taste und halten Sie sie
mindestens 15 Sekunden lang gedrückt.
Zum Anschließen der optionalen Systemstatusanzeige-Baugruppe
über den optionalen Kabelführungsarm.
Dedizierte Verwaltungsschnittstelle.
Ermöglicht das Anschließen von bis zu drei PCI Express-
Erweiterungskarten mit halber Bauhöhe.
Ermöglicht das Anschließen eines seriellen Geräts an das System.
Ermöglicht das Anschließen eines VGA-Bildschirms an das System.
Ermöglicht das Anschließen von USB-Geräten an das System. Die
Anschlüsse sind USB-3.0-konform.
Ermöglicht das Anschließen von bis zu drei PCI Express-
Erweiterungskarten mit voller Bauhöhe.
Vier integrierte 10/100/1000 Mbit/s Network Interface Card (NIC)
-Anschlüsse
oder
