Dell DR4300e-System Benutzerhandbuch Seite 138

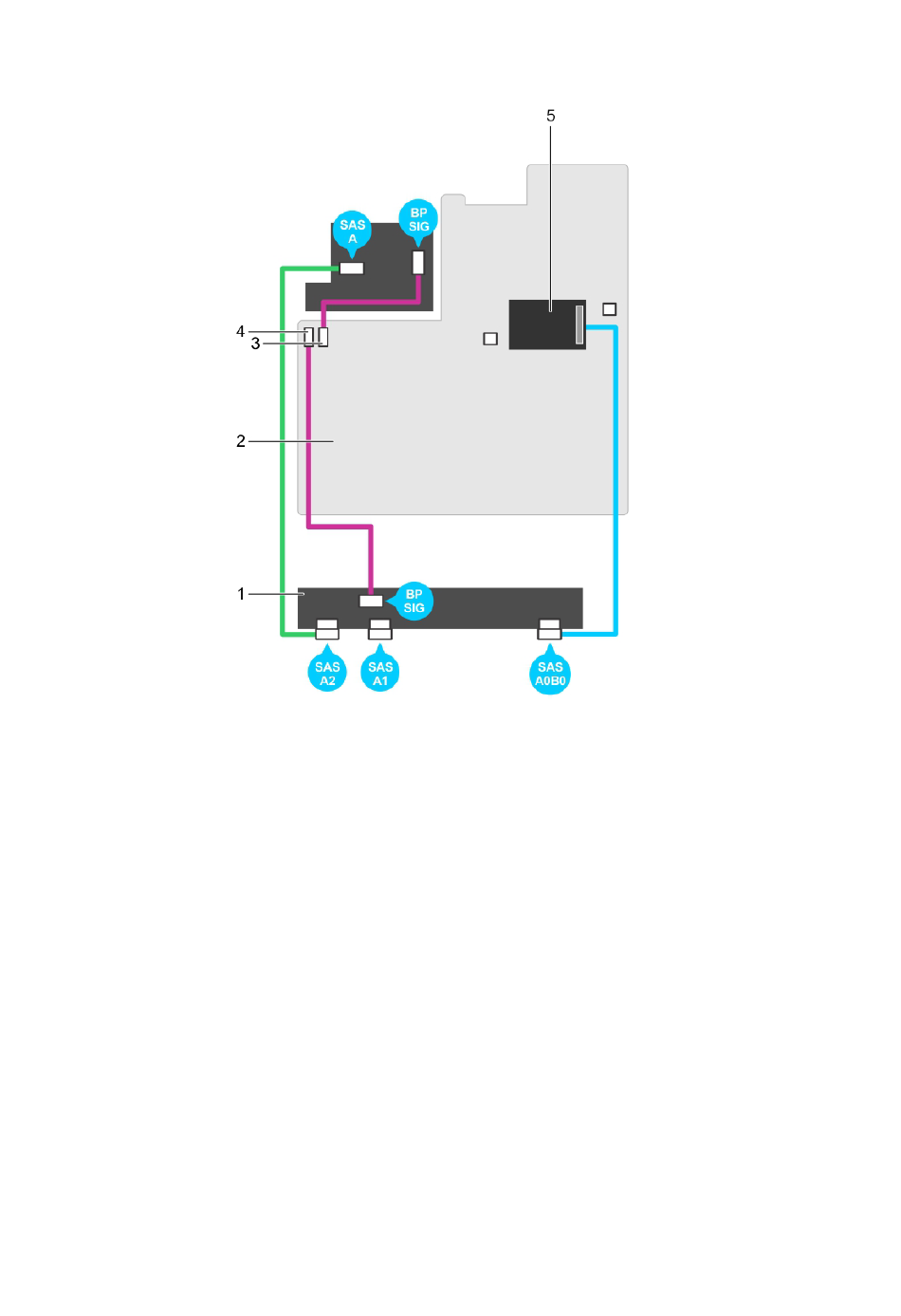

Abbildung 73. Verkabelungsplan – 3,5-Zoll (x12) SAS/SATA-Rückwandplatine
1. Festplattenrückwandplatine
3. Signalanschluss 0 für Rückwandplatine
5. Integrierte Speichercontrollerkarte
Nächste Schritte
1. Installieren Sie die Festplatten-Rückwandplatine.
2. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems".
Zugehörige Tasks
Vor der Arbeit an Komponenten im Inneren Ihres Systems
Entfernen eines hot-swap-fähigen Festplatten- oder SSD-Laufwerks
Entfernen des Kühlgehäuses
Entfernen der Lüfterbaugruppe
Installieren der Festplatten-Rückwandplatine
Installieren der Lüfterbaugruppe
Einsetzen des Kühlgehäuses
Nach der Arbeit an Komponenten im Inneren Ihres Systems
Zugehörige Verweise
Sicherheitshinweise
138 Installieren und Entfernen von Systemkomponenten
2. Systemplatine
4. Signalanschluss 1 für Rückwandplatine
