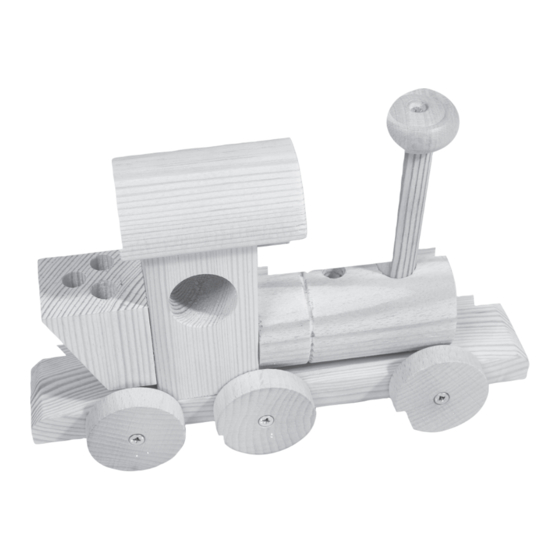

Schreibtischlok

Diese Anleitung herunterladen

S c h r e i b t i s c h l o k

Stückliste:

1x Kiefernleiste

1x Kiefernwürfel

1x Kiefernrundstab

1x Buchenrundstab

6x Holzräder

1x Profilholzrad

6x Schrauben

D103557#1

1 0 3 . 5 5 7

Benötigtes Werkzeug und Hilfsmittel:

15 x 40 x 200 mm

Universalsäge+Schneidlade oder Dekupiersäge

40 x 40 x 75 mm

elektrische Ständerbohrmaschine mit Maschinenschraubstock

40 x 40 x 40 mm

Metallbohrer ø 3/8/15/20 mm

ø15 x 100 mm

Schmirgelpapier, Raspel, Holzfeile

ø40 x 75 mm

Stechbeitel

ø50 x 100 mm

Holzleim

ø3 x 50 mm

Kreuzschlitz-Schraubendreher

ø40 x 10 mm

ø30 x 11 mm

Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung

nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher

3 x 20 mm

Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago-

gischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen

nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen

gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht

geeignet. Erstickungsgefahr!

Hinweis

Seite 1 ø40 x 10 mm Hinweis 1x Profilholzrad ø30 x 11 mm Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher 6x Schrauben 3 x 20 mm Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago- gischen Arbeit.
Seite 2 Arbeitsschritte: 1. Rundstab ø40 x 75 mm nach Zeichnung ø 15 mm durchbohren und eine Sacklochbohrung ø 8 mm ca. 20 mm tief bohren. Mit einer Dreikantfeile von hinten ca. 20 mm eingerückt eine 2mm-Nut rundherum gleichmäßig anbringen. Kessel sauber verschleifen.
Seite 3 4. Nach Zeichnung drei Sacklochbohrungen ø 8 mm ca. 20 mm tief bohren. Anschließend den Würfel an der hinteren Seite anschrägen (Zeichnung beachten!) Hinweis: Richtige Seite anschrägen! Tender/Stiftehalter sauber verschleifen. 40,0 25,0 15,0 25,0 5. Das Dach aus dem Rundstab ø 50 x 100 mm anfertigen. Hierzu den Rundstab halbieren (durchsägen oder mit einem Stech- beitel durchtrennen).
Seite 4 7. Rundstab ø15 x 100 mm bündig in die 15 mm-Bohrung im Kessel leimen. Anschließend den Kessel von vorne um 35 mm eingerückt auf die Grundplatte aufleimen (der Kessel kann nicht kippen, weil der Schornstein eben auf der Grundplatte aufliegt). Hinweis: Grundplatte wegen den Montagemarkierungen für die Räder richtig ausrichten! Das Profilholzrad ausgemittelt auf den Schornstein leimen.
