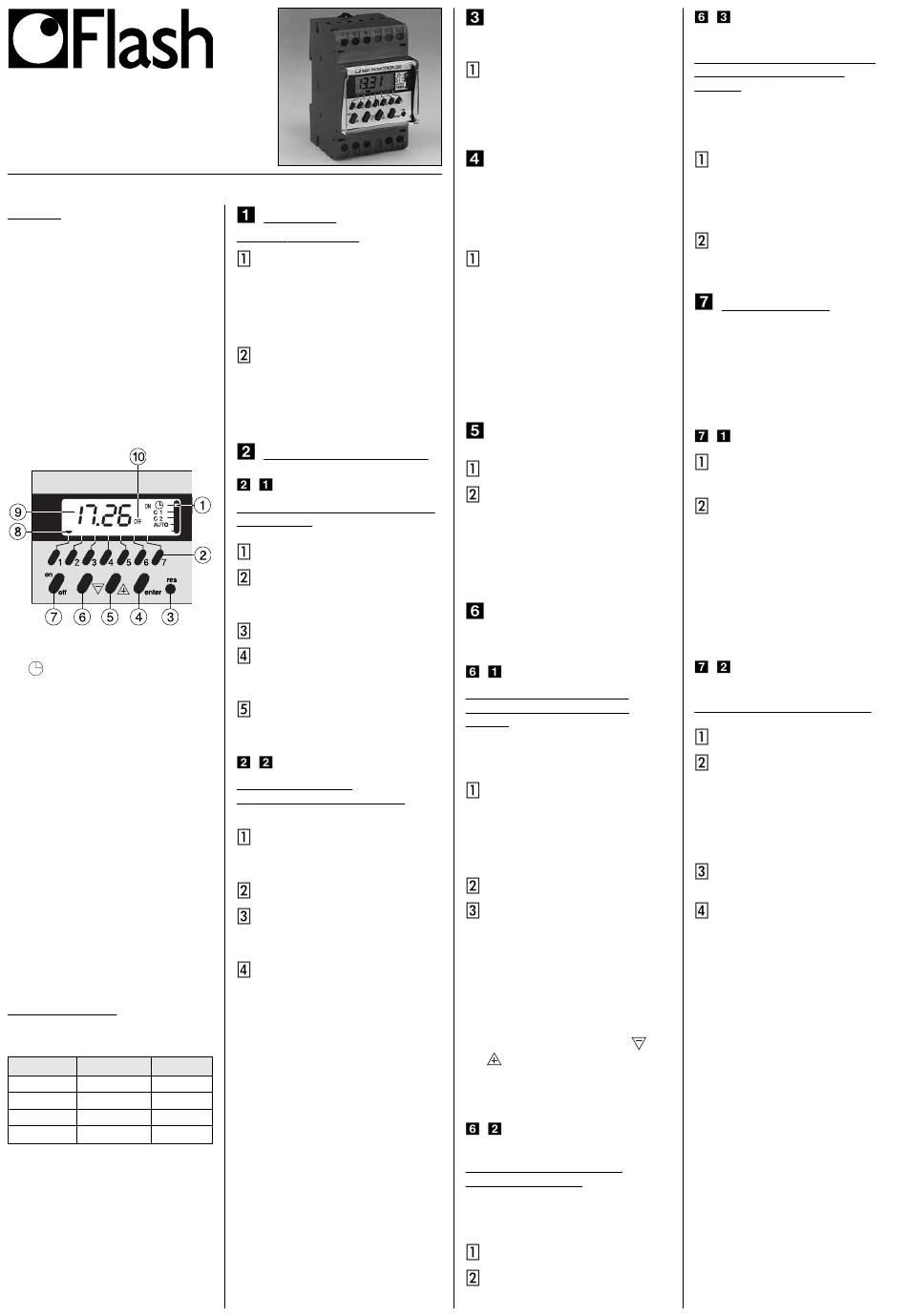

Flash MONOTRON 200 Bedienungsanleitung Seite 7

Elektroninenkellokytkin
l
MONOTRON 200
KUVAUS
MONOTRON 200 on 1 tai 2
kanavainen viikko-ohjelmainen
kellokytkin. Sen muistiin mahtuu
20 kytkentätoimintaa (ON tai
OFF).
Kukin toiminta voidaan sijoittaa
yhdelle tai useammalle vikon-
päiuälle. (Tällöin nämä päivät
muodostavat päiväryhmän.)
VAROITUS: Ennen käyttöönottoa
suositellaan MONOTRON 200:n
muistin tyhjentämistä. Paina ky-
nällä reset painiketta, älä käytä
terävää kärkeä.
MANU
➀
Tilan valinta
= ajan asetus
C1 = kanava 1 ohjelmointi
C2 = kanava 2 ohjelmointi
(vain 2 kanavamallissa)
AUTO = käyntitila
MANU = jatkuva taiaikaan
sidottu ohjelman ohitus
➁
Viikonpäivien valinta
➂
Muistin tyhjennys
➃
Muistiin siirto
➄ ➅
Aikojen valinta
➆
ON/OFF
➇
Viikonpäivien osoitus
➈
Ajan osoitus
➉
Kanavien tilan osoitus
2-kanavamallissa
kanava 1 vasemmalla
kanava 2 oikealla
TEKNISET TIEDOT
Käyttöjännite = 220/240V,
50/60Hz
110/240 VAC 220/240 VAC 12 VAC/DC
23301 23311
23302 23312
23801 23811
23802 23812
Varakäynti = Lithiumparistolla,
aika = 10 vuotta
Kytkentävirta = 16 (3) A 250 V AC
OIKEA AIKA
Esim. Torstai klo 8.59
Ajan asetusasento
Ualitse päivä
1= Maanantai
2= Tiistai
⇓
7= Sunnuntai
Asettele aika
Kello käynnistyy kun kytkin
siirretään pois ajan
asetteluasennosta
———————————————————
KANAVAN 1 OHJELMOINTI
-
1. kosketintoiminta
Esim. ON klo 7.35 maanantaista
perjantaihin
Valitse KANAVA 1
Valitse ohjelmoitavat päivät-
valinta = 1 painallus
poisto = 2 painallusta
Asettele kytkentäaika
Valitse ON tai OFF toiminta
(laite tarjoaa aluksi ON
toimintaa)
Paina ENTER, asetukset nyt-
muistissa.
-
2. kosketintoiminta
Esim. OFF klo 17.15
maanantaista perjantaihin
Valitse ohjelmoitavat päivät-
valinta = 1 painallus
poisto = 2 painallusta
Asettele kytkentäaika
Valitse ON tai OFF toiminta
(laite tarjoaa ON toiminnan
jälkeen OFF toimintaa)
Paina ENTER, asetukset nyt
muistissa
Seuraavat ohjelmat:
toimi kuten edellä
———————————————————
KANAVAN 2 OHJELMOINTI
Vain 2 kanava mallissa
Valitse KANAVA 2
Ohjelmointi kuten
kanavalla 1
———————————————————
KÄYNTITILA
Tärkeää: Ohjelmointi aktivoituu
vasta kun kytkin siirretään AUTO
asentoon. Kanavat asettuvat
automaattisesti ohjelmoituun
asentoon.
Tila AUTO
Näytössä aika, viikonpäivä ja
kanavien tila.
Tämä tila on normaali käyntitila.
Ohjelmointi tai käsinohjaus tässä
tilassa ei ole mahdollista.
Muut painikkeet kuin RESET eivät
ole käytössä.
———————————————————
OHJELMAN LUKEMINEN
Valitse kanava (C1 tai C2)
Painele ENTER nähdäksesi
kytkentätoiminnot kaikkina
viikonpäivinä. Toiminnot
esitetään aikajärjestyksessä
välähtelevillä kolmioilla.
———————————————————
OHJELMOINNIN
MUUTTAMINEN TAI
PERUUTTAMINEN
-
Kytkentäajan muuttaminen
Esim. Maanantain klo 7.35
ON ajan muuttaminen klo
7.50:ksi
Valitse kohdan 5 mukaan
muutettava toiminta.
Päivien kolmiot välähtelevät
Valitse päivä tai päivät,
joiden ohjelmointia
muutetaan.
Näytössä näiden päivien
kolmiot näkyvät, muut
jatkavat välähtelyä.
Muuta toiminta-aika
Paina ENTERILLÄ tiedot
muistiin
Varoitus
Mikäli muisti on täynnä
(20 muistipaikkaa käytössä),
kytkentäaika voidaan muuttaa
vain sille koko ryhmälle johon
päivä kuuluu. Mikäli yrität
ohjelmoida täyttä muistia
tai , tai ON / OFF
painikkeilla, näyttöön ilmestyy
"End"
-
Ohjelman siirtäminen myös
muille viikonpäiville.
Esim. ON toiminnan lisäys
lauantaiksi klo 7.35
Valitse kohdan 5 mukaan
muutettava toiminta
Valitse lisättävä päivä
Paina ENTERILLÄ tiedot
muistiin.
-
Ohjelman poistaminen
joiltain päiviltä.
Esim. Poistetaan ON toiminta
tiistaina ja keskiviikkona
klo 7.35
Valitse kohdan 5 mukaan muu-
tettava toiminta
Valitse ne päivät jotka pois-
tetaan.
Poista viikonpäivää asoitta-
vat nuolet painamalla vas-
taavaa painiketta.
Enter
———————————————————
MANU TOIMINTA
Molempien kanavien
käsinohjaus
ON tai OFF. Kaksi mahdollisuutta:
- Jatkuva pakko-ohjaus
- Halutun ajan kestävä
ohjelmoinnin ohitus
-
Jatkuva pakko-ohjaus
Pidä kytkin MANU asennossa
Valitse kanavan (kanavien)
tila ON tai OFF.
Jatkuvan pakko-ohjauksen
poisto:
Palauta kytkin AUTO
asentoon
(ilman Manu ohjelmointia =
näytössä — h ).
-
Halutun ajan kestävä
ohjelmoinnin ohitus
Esim. ohitus kestää 3 päivää
MANU asentoon
- Asettele kesto.
Aseteltavissa
1-23 tuntiin tunnin portain
- tämän jälkeen 1-27 vuoro-
kautta yhden vuorokauden
portain (asettelupäivä
mukaanluettuna)
Valitse haluttu kosketintoi-
minta ON tai OFF.
Palautus takaisin AUTO tilaan
Kanavien tilan osoitus välähte-
lee. Tämä tarkoittaa, että nor-
maali ohjelma on ohitettu
tilapäisesti. Ohjel-moidun ajan
kuluttua laite siirtyy normaaliin
ohjelmaan.
- tunteja kestävä ohitus: palaa
normaali ohjelmaan tasan ase-
tellun ajan kuluttua
- vuorokausia kestävä ohitus:
palaa normaaliohjelmaan
klo 0.00 asetellun ajan kuluttua.
Ohjelmoinnin ohituksen
keskeyttäminer.
Asettele – h aika MANU tilassa ja
palaa AUTO tilaan.
