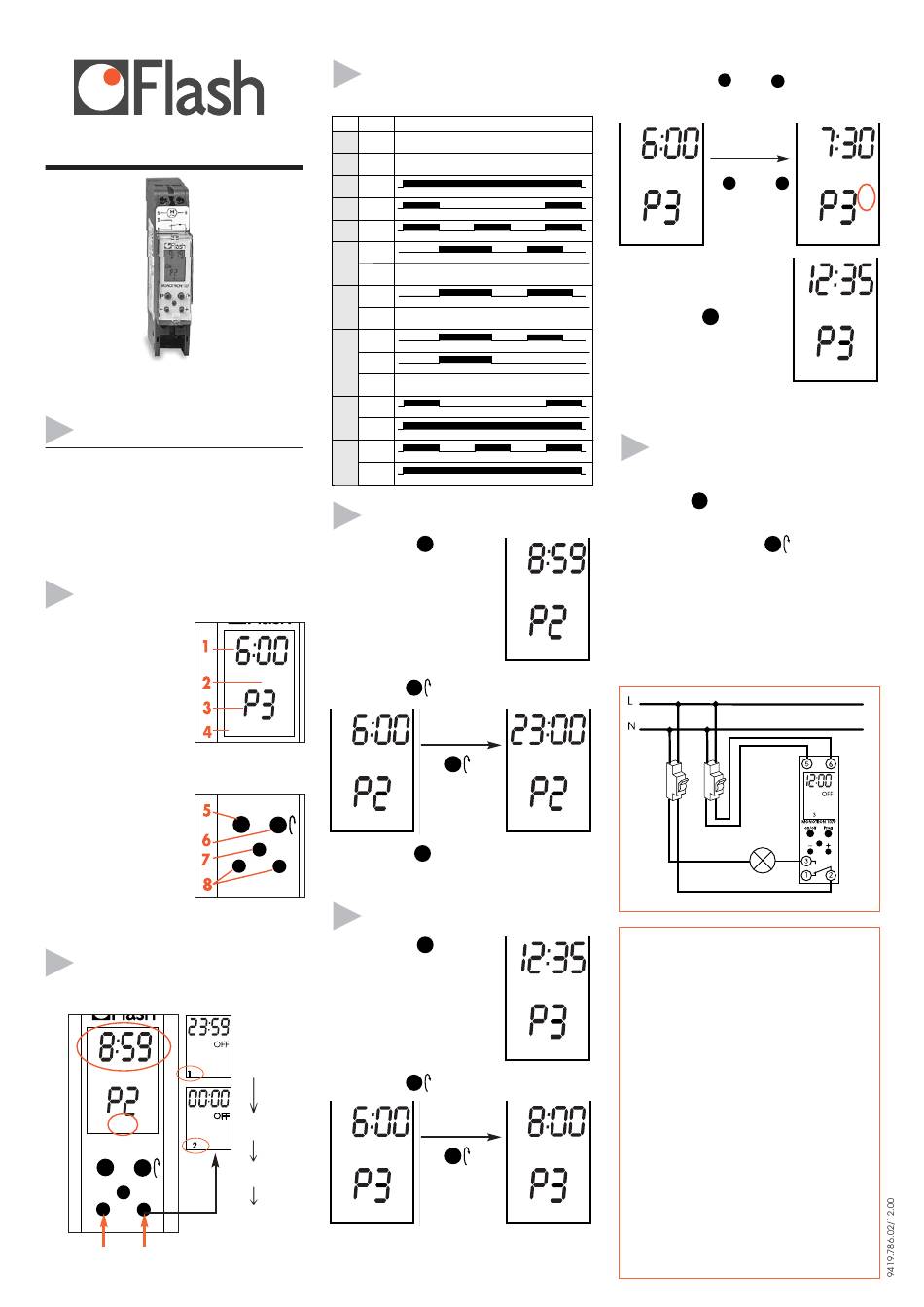

Monotron 107
Interrupteur horaire
Guide d'utilisation
Monotron 107
Monotron 107 est un interrupteur horaire qui vous per-
met de piloter automatiquement un appareil ou circuit
électrique depuis votre tableau.
Il est équipé de dix programmes pré-enregistrés (P0 à
P9) dont sur certains (P2 à P9), vous pouvez modifier les
horaires selon vos besoins, en choisissant les heures de
marche et d'arrêt.
Votre Flash Monotron 107
Sur l'écran :
1. Heure actuelle.
2. Etat du circuit
(ON = en marche
ou OFF = arrêté).
3. Programme en cours
4. Jours auxquels le programme
s'applique
(1 = lundi,
2 = mardi, etc
jusqu'à 7 = dimanche).
Les touches :
5. Choix du programme.
6. Défilement des horaires de
programmation.
7. RESET : pour remettre Monotron
à zéro.
8. MOINS et PLUS : mise à l'heure et modification des
horaires de programmation.
Mise à l'heure et au jour
Ex. : 8.59 - jour 4 (jeudi)
OFF
4
MONOTRON 107
P
+
–
Avec + ou –, faites défiler les 24 heures des jours successifs
jusqu'à atteindre le jour et l'heure voulus.
Programmes disponibles
Groupes de jours : 1-2-3-4-5-6-7
P Jours
P0
1 --> 7
P1
1 --> 7
P2
1 --> 7
P3
1 --> 7
P4
1 --> 7
1 --> 5
P5
6 - 7
1 --> 6
P6
7
1-2-4-5
P7
3 - 6
7
1 --> 5
P8
6 - 7
1 --> 5
P9
6 - 7
Pour sélectionner un programme
1. Appuyer sur
plusieurs fois, jusqu'à l'affichage du
programme choisi
(P0 à P9) - exemple : P2
OFF
2. Appuyer sur
1 2 3 4 5 6 7
ON
MONOTRON 107
P
1 2 3 4 5 6 7
3. Validez par
+
–
Pour modifier un programme
1. Appuyer sur
plusieurs fois, pour jusqu'à
l'affichage du programme choisi
(P0 à P9) - exemple : P3
1
jour
2. Appuyer sur
jour 2
ON
3
jour
4
jour
1 2 3 4 5 6 7
Programmes
OFF non modifiable
ON non modifiable
6.00
23.00
6.00 8.00 17.00 23.00
6.00 8.00 11.00 13.00 17.00 23.00
8.00 12.00 14.00 18.00
OFF
8.00 12.00 14.00 20.00
OFF
8.00 12.00 14.00 18.00
8.00 12.00
OFF
6.00 8.00 17.00 23.00
6.00 23.00
6.00 8.00 11.00 13.00 17.00
6.00
23.00
P
OFF
1 2 3 4 5 6 7
pour visualiser le programme
OFF
1 2 3 4 5 6 7
P
P
OFF
1
pour visualiser le programme
OFF
1 2 3 4 5 6 7
3. Modifiez si nécessaire les horaires de commutation en
+
utilisant les touches ou
Un pas de programme modifié est signalé par le symbole
ON
+
1 2 3 4 5 6 7
Recommencez les opérations 2 et 3
pour modifier d'autres horaires du
programme.
P
4. Validez par
L'heure et le jour actuels s'affichent,
*
ainsi que le symbole signalant la
modification du programme
Retour au programme
23.00
pré-enregistré
P
Appuyer sur
Visualisez le premier pas de programme.
Appuyez durant 4 secondes sur
*
Le symbole disparaît ; le MONOTRON 107 est retourné
sur le programme pré-enregistré.
Raccordements électriques
Caractéristiques techniques :
• Alimentation :
• Réserve de marche
par pile lithium : cumul de 3 ans de coupure secteur
• Sortie :
• Pouvoir de coupure :
charge résistive
charge inductive
• Précision de l'heure :
• Température de fonctionnement :
• Température de stockage :
• Hygrométrie :
• Degré de protection :
• Classe d'isolation :
• Raccordement :
section maxi des conducteurs :
section mini des conducteurs :
• Conforme à la norme
–
*
ON
–
ou
*
1 2 3 4 5 6 7
OFF
*
1
.
230 V~ ±10% 50 Hz
1 contact inverseur
16 A / 250 V~
3 A / 250 V AC cos ϕ = 1
+/– 1 s par jour à 20°C
-10°C à +50°C
-10°C à +60°C
90% à 20°C
IP 40
II
par bornes à vis
4 mm
2
1 mm 2
EN 60730
