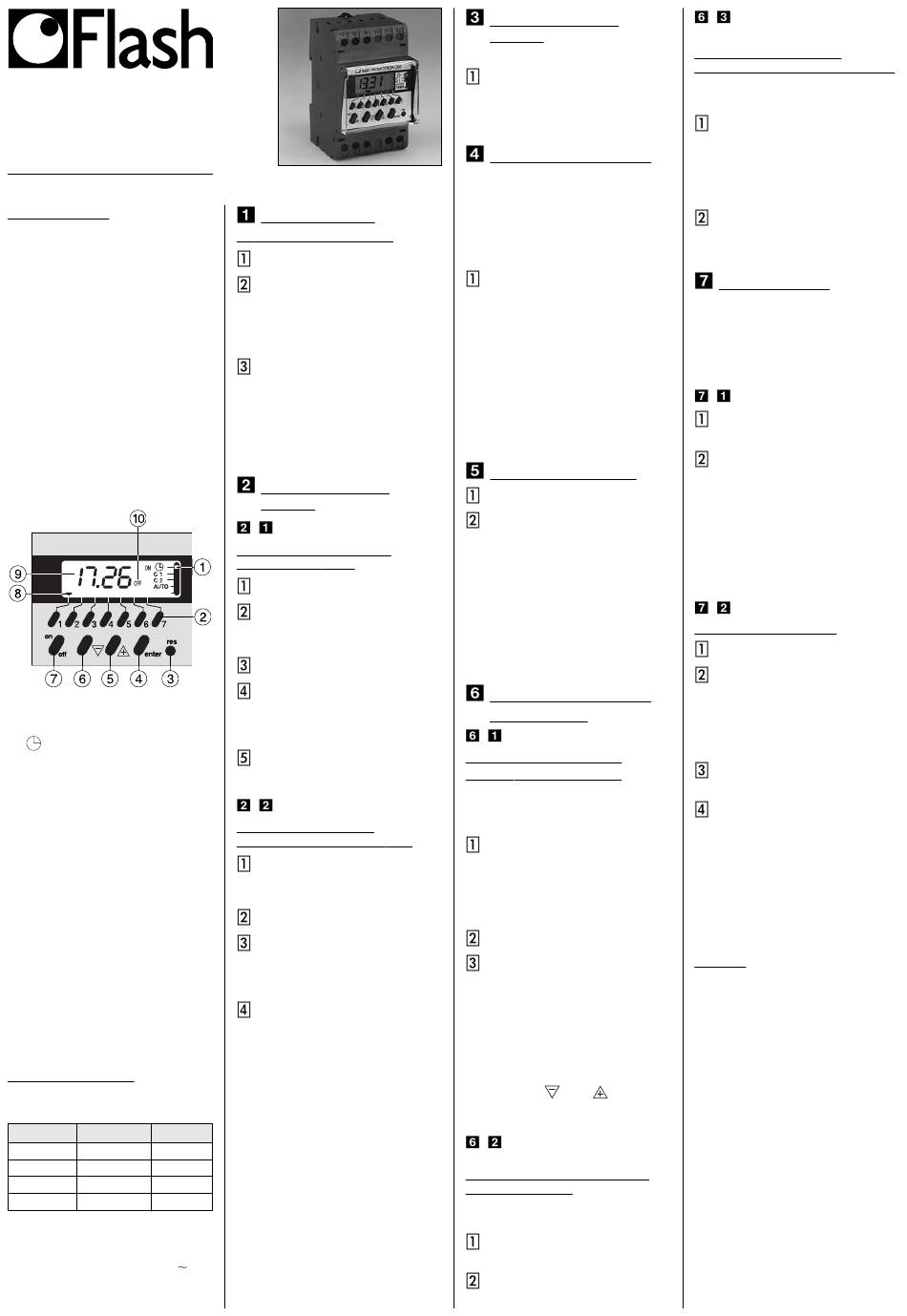

Beschreibung - Flash MONOTRON 200 Bedienungsanleitung

Elektronische Schaltuhr
D
MONOTRON 200

BESCHREIBUNG

Elektronische Wochensschaltuhr
mit 1 oder 2 Kanälen.
Die MONOTRON ermöglicht die
Speicherung von 20 Schaltbe-
fehlen ON oder OFF. Jeder
Schaltbefehl kann einem oder
mehreren Tagen der Woche
zugeteilt werden. (Diese Tage
bilden eine Tagesgruppe).
Wichtig: nach der Inbetrieb-
nahme und vor der Programmie-
rung, empfehlen wir einen RESET,
damit der Speicher geleert wird:
Knopf RESET zum Beispiel mit
einem Kugelschreiber drücken.
Keinen zu spitzen Gegenstand
verwenden.
MANU
➀
Schiebeschalter zur Moden-
auswahl
= Zeiteinstellung
C1 = Programmierung Kanal 1
C2 = Programmierung Kanal 2
(nur 2-Kanal Ausführung)
AUTO = Betriebszustand
MANU = Handschaltung
ON oder OFF
Dauer-oder Zeitschaltung
➁
Tagesauswahl
➂
Reset: Speicher leeren
➃
Speicherung oder Schaltbe-
fehle
➄ ➅
Zeitablauf (Stunden und
Minuten)
➆
ON/OFF
➇
Wochentageanzeige
➈
Zeitanzeige
➉
Kanalzustandsanzeige
Für die 2-Kanal Ausführung:
Kanal 1 links
Kanal 2 rechts
TECHNISCHE DATEN
Stromversorgung:
220/240 V 50/60 Hz
110/240 VAC 220/240 VAC 12 VAC/DC
23301 23311
23302 23312
23801 23811
23802 23812
Gangreserve: Lithium Batterie
Lebensdauer: l0 Jahre
Schaltstrom: 16 (3) A 250 V
ZEITEINSTELLUNG
Beispiel: Donnerstag 8.59
Zeiteinstellung
Wochentag Auswahl:
1: Montag
2: Dienstag
⇓
7: Sonntag
Zeitablauf (Stunden-
Minuten)
Beim Übergehen zum nächsten
Moden, startet die Uhr
sekundengenau (nur nach
Zeitänderung)
PROGRAMMIERUNG
KANAL 1
-
Erster Schaltbefehl
Beispiel: ON um 7.35 von
Montag bis Freitag
KANAL 1
Wahl der Wochentage
Wählen: einmal drücken
Löschen: nochmal drücken
Schaltzeit Eingabe
ON oder OFF Auswahl (zum
ersten Schaltbefehl ist ON
automatisch vorgeschla-
gen)
Speicherung des Schaltbe-
fehls - enter-Taste drücken
-
Zweites Schaltbefehl
Beispiel: OFF um 17.15
von Montag bis Donnerstag
Wahl der Wochentage
wählen: einmal drucken
löschen: nochmal drucken
Schaltzeit-Eingabe
ON oder OFF Auswahl
(nach einem ON Schalt-
befehl ist OFF automatisch
vorgeschlagen)
Speicherung des
Schaltbefehls - enter-Taste
drücken
Weitere Schaltbefehle:
wie oben vorgehen
———————————————————
PROGRAMMIERUNG
KANAL 2
(nur 2- Kanal Ausfuhrung)
KANAL 2
Wie für Kanal 1 vorgehen
———————————————————
BETRIEBSZUSTAND AUTO
Wichtig:
um die Programmierung der
MONOTRON 200 zu aktivieren,
den Schalter unbedingt in
Position AUTO stellen. Die Kanäle
kommen automatisch in die
programmierte Stellung
Pos. AUTO
Anzeige des Zustands der
Kanäle - und wenn Spannung
anliegt, auch Anzeige der Zeit,
des Tages
Diese Stellung erlaubt weder
Handschaltung noch
Programmierung
Alle Tasten sind inaktiv, ausser
RESET
———————————————————
SCHALTBEFEHLE LESEN
Kanal 1 oder 2
Anzeige der verschiedenen
Schaltbefehle der Woche
durch wiederholtes Drücken
auf "enter".
Die Schaltbefehle werden in
der Zeitfolge angezeigt, die
entsprechenden Tages-
striche blinken.
———————————————————
SCHALTBEFEHLE ÄNDERN
ODER LÖSCHEN
-
Schaltzeitänderung
Beispiel: Montag ON von
7.35 verschieben bis 7.50
Schaltbefehl wie bei Punkt 5
auswählen.
Die Tagesstriche blinken
Den oder die Tage, die zu
modifizieren sind, aus-
wählen: die entspre-
chenden Striche sind fest
angezeigt, die anderen
blinken.
Schaltzeit ändern
Neue Schaltzeit speichern -
durch enter-taste
Wichtig:
Falls der Speicher voll ist (20 ges-
peicherte Schaltbefehle), kann
eine Schaltzeit nur für eine ge-
samte Tagesgruppe geändert
werden; sonst wird "End" beim
Drücken auf oder , oder
on/off angezeigt
-
Schaltbefehl um andere Tage
ergänzen
Beispiel: ON um 7.35 auch für
Samstag zuteilen
Schaltbefehl wie bei Punkt 5
auswählen.
Die zu weiterenTage
auswählen
Speichern
-
Zuteilung eines Schaltbefehls
für bestimmte Tage löschen
Beispiel: ON um 7.35 für
Dienstag und Mittwoch löschen
Schaltbefehl wie bei Punkt 5
auswählen.
Den oder die zu löschenden
Tage auswählen.
Alle angezeigte Tage
durch Drücken der ent-
sprechenden Tasten
löschen.
Enter
———————————————————
MANU STELLUNG
Ermöglicht eine manuelle
Betätigung ON oder OFF der
beiden Kanäle gleichzeitig
2 Möglichkeiten:
- Dauerschaltung
- Zeitschaltung
-
Dauerschaltung
Schiebeschalter in Pos.
MANU halten
Schaltzustand der Kanäle
ON oder OFF
Um die Dauerschaltung zu
löschen, in Pos. AUTO zurück-
kommen (ohne Zeitdauer pro-
grammiert zu haben:
Anzeige — h ).
-
Zeitschaltung
Beispiel: OFF für 3Tage
MANU
Auswahl der Manudauer
- regelbar von 1 bis 23 Std.,
in Abständen von 1 Std.
- dann von 1 bis 27 Tagen,
in Abständen von 1 Tag.
(einschliesslich heutigen Tag)
Zustand der Kanäle ON oder
OFF
In Pos. AUTO zurückgehen
Die Zustandsanzeigen der
Kanäle blinken:
Zeitschaltung
Nach Ablauf der programmier-
ten Manudauer kommt das nor-
male Programm wieder
- Stunden- Manudauer:
Rückkehr zum ursprünglichen
Programm nach Ablauf der
exakten, programmierten
Dauer)
- Tages- Manudauer:
Rückkehr zum ursprünglichen
Programm um 0.00 nach Ablauf
der programmierten Tageszahl
Um die Zeitschaltung zu
löschen:
in Pos. MANU " – h" eingeben
und in Pos. AUTO zurückkehren
