Orologio elettronico

I

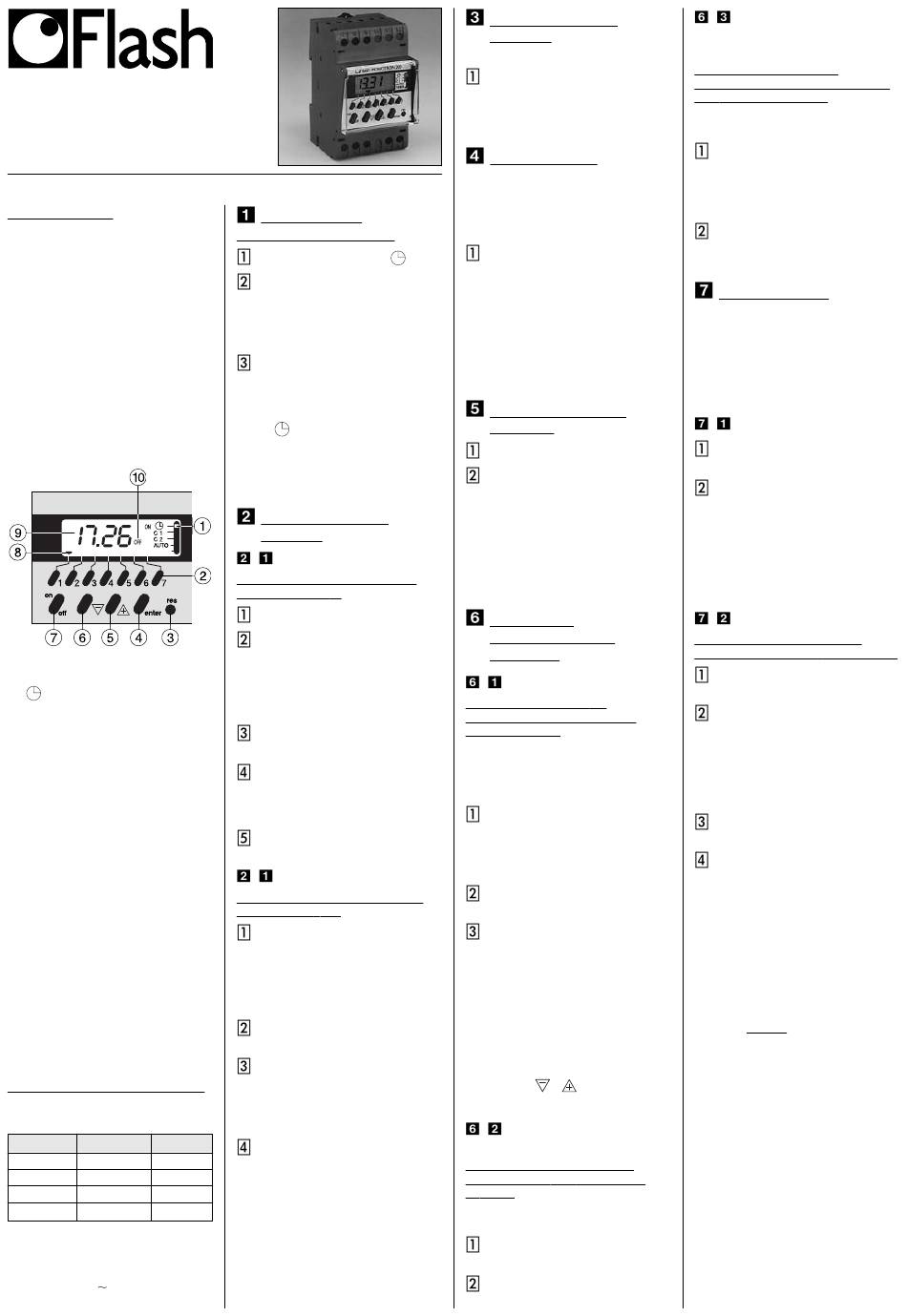

MONOTRON 200
PRESENTAZIONE
Orologio per la programmazione
settimanale a 1 o 2 canali. E' pos-
sibile realizzare 20 comandi ON o
OFF, ciascun comando può
essere attribuito a scelta a uno o
più giorni della settimana (in
questo caso questi giorni co-
stituiscono un "gruppo
giorni").
Importante : prima di mettere in
funzione il Monotron 200 è ne-
cessario, per cancellare tutti i
programmi eventualmente in
precedenza predisposti, preme-
re il pulsante RESET (ad esempio
con la punta di una biro, evi-
tando di usare oggetti appun-
MANU
➀
Cursore per la selezione delle
funzioni.
= Messa all'ora
C1 = Programmazione del
canale 1
C2 = Programmazione del
canale 2 (esecuzione a
2 canali)
AUTO = Funzionamento in
automatico
MANU = Comandi manuali
ON o OFF permanenti o
temporizzati.
➁
Selezione dei giorni
➂
Reset: azzeramento generale
➃
Memorizzazione dei pro-
grammi
➄ ➅
Scorrimento ore e minuti
➆
ON/OFF
➇
Indice che evidenzia il gior-
no della settimana
➈
Visualizzazione delle ore e
minuti
➉
Posizione dei contatti
(ON/OFF)
Per l'esecuzione a 2 canali :
canale 1 a sinistra
canale 2 a destra

CARATTERISTICHE TECNICHE

Alimentazione :
220/240 V 50/60 Hz
110/240 VAC 220/240 VAC 12 VAC/DC
23301 23311
23302 23312
23801 23811
23802 23812
Riserva di carica : mediante pile
al litio della durata di 10 anni.
Potere di interruzione :
16 (3) A 250 V
MESSA ALL'ORA
Esempio : Giovedì 8 h 59'
Cursore in posizione
Selezione del giorno del
1 : Lunedì
2 : Martedì
di
⇓
7 : Domenica
Impostazione delle ore e dei
minuti.
L'orologio si avvia allorchè si
toglie il cursore dal la posi-
zione (solo nel caso di
impostazione o modi-
fica dell'ora).
———————————————————
PROGRAMMAZIONE
CANALE 1
-
1° comando
Esempio : ON alle 7 h 35' dal
lunedì al venerdì
Porre il cursore su C1
Selezione del o dei giorni
della settimana
Impostazione :
premere 1 volta
Cancellazione :
premere 2 volte
Impostazione dell'ora della
commutazione
Scelta del tipo di commuta-
zione ON o OFF (per il primo
comando l'ON si presenta
automaticamente).
Memorizzazione del
comando
-
2° comando
Esempio : OFF alle 17h 15' dal
lunedì al giovedì
Selezione del o dei giorni
della settimana
Impostazione: premere
1 volta
Cancellazione: premere
2 volte
Impostazione dell'ora della
cornmutazione
Scelta del tipo di
commutazione ON o OFF
(dopo un comando ON il
Monotron 200 presenta
automaticamente l'OFF)
Memorizzazione del
comando.
Programmi successivi :
procedere come sopra
descritto.
———————————————————
PROGRAMMAZIONE
CANALE 2
(solo per l'esecuzione a 2 canali)
Porre il cursore su C2
procedere come sopra
descritto per il canale 1
———————————————————
POSIZIONE AUTO
Importante : per attivare la pro-
grammazione del Monotron 200
è indispensabile porre il cursore
in posizione AUTO. I canali si posi-
zionano come programmati.
Posizione AUTO
Visualizzazione dell'ora, giorno,
e posizione dei contatti.
Inquesta posizione (AUTO) non è
possibile effettuare commandi
manuali nè programmazioni.
Tutti i pulsanti sono inattivi ad
eccezione di RESET.
———————————————————
VISUALIZZAZIONE DEI
COMANDI
Porre il cursore su C1 o C2
Per mezzo di successive
pressioni sul tasto "enter" si
visualizzano differenti coman-
di dei 7 giorni della settimana
: la visualizzazlone proceder
à in ordine cronologico, e gli
indici dei giorni corrispon-
denti lampeggiano.
———————————————————
MODIFICHE O
CANCELLAZIONI DEI
COMANDI
-
Modifica dell'orario
Esempio : modificare il
comando ON di lunedì da
7 h 35' a 7 h 50'
Selezionare il comando da
modificare come da § 5
Gli indicatori dei giorni lampeg-
giano
Selezionare il o i giorni irteres-
sati alla modifica : i relativi
indici rimangono fissi mentre
gli altri continuano a lam-
peggiare.
Modificare l'orario del
comando
Convalidare il nuovo
comando.
Considerazioni :
Se la memoria è completa
(20 comandi già registrati) un
orario può essere modificato
solo per l'insieme del gruppo dei
giorni a cui tale orario è stato
attribuito. Se si cerca di sovrac-
caricare la memoria
premendo o on/off appare
la scritta "End".
-
Aggiunta di uno o più giorni a
un comando preesistente :
Esempio : comando ON a
7h 30' da attribuire anche al
sabato.
Selezionare il comando da
modificare come da § 5.
Selezionare il o i giorni da
aggiungere
Convalidare il nuovo
comando.
-
Cancellazione di uno o più
giorni da un comando
prestabilito,
Esempio : Cancellare il
comando ON delle 7 h 35', del
martedì e mercoledì.
Selezionare il comando da
modificare come da § 5.
Selezionare il o i giorni da
cancellare.
Cancellare tutti gli indici dei
giorni visualizzati premendo il
pulsante corrispondente.
Enter
———————————————————
FUNZIONE MANU
Permette di fare un programma
extraprogramma ON o OFF
simultaneamente per i 2 canali.
2 possibilità :
- comando permanente
- comando temporizzato
-
Comando permanente
Porre il cursore in posizione
MANU
Selezionare la posizione dei
canali ON o OFF.
Annullamento del comando
permanente : porre il cursore in
posizione AUTO (senza
programmare temporizzazioni
compare il simbolo — h ).
-
Comando temporizzato
Esempio : comando extra-
programma OFF durata 3 giorni.
Porre il cursore in posizione
MANU
Stabilire la temporizzazione
regolabile da :
- 1 h a 23 h con tempi di 1 h
- successivamente da
1 giorno a 27 giorni con
tempi di 1 giorno (compreso
il giorno nel quale si opera)
Selezione dello stato dei
canali ON o OFF.
Ritornare con il cursore in
posizione AUTO.
Gli indicatori dello stato dei
canali lampeggiano per se-
gnalare il comando
temporizzato.
Dopo la temporizzazione pro-
grammata i programmi repren-
deranno il loro corso normale
- temporizzazione di ore : ritorno
al programma normale al
termine esatto della temporiz-
zazione
- temporizzazione di giorni : rito-
rno al programma normale alle
0 h 00' al termine dei giorni pro-
grammati.
Concellazione del comando
extraprogramma :
in posizione MANU, impostare
– h e poi ritornare in posizione
AUTO
