Digitalt kopplingsur
S

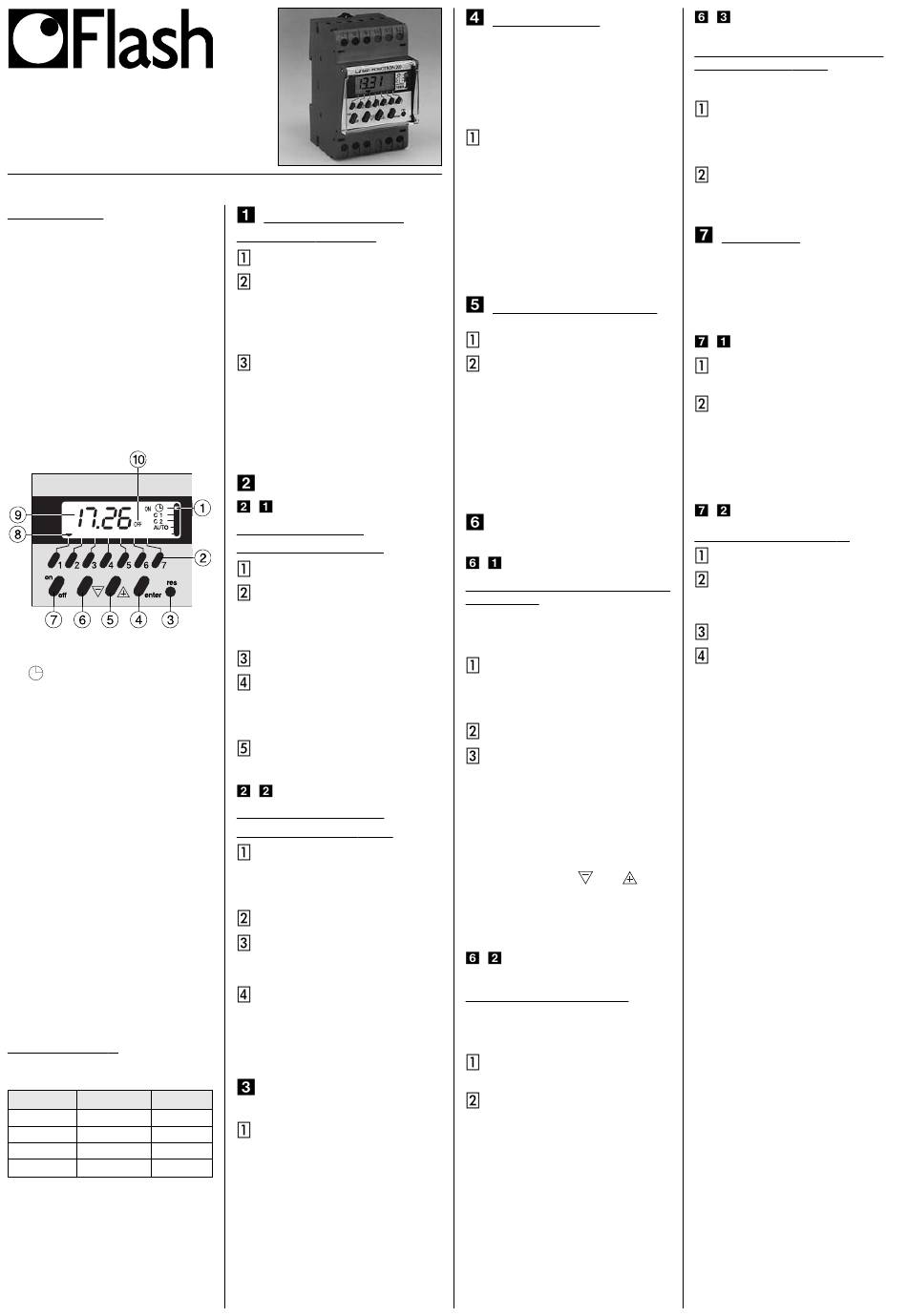

MONOTRON 200
BESKRIVNING
Monotron 200 är ett 1 eller
2–kanaligt kopplingsur med
veckofunktion. Minneskapa-
citeten tillåter 20 programmerin-
gar (TILL eller FRÅN).
Varje kopplingsbefäl kan pro-
grammeras för en eller flera
dagar i veckan. (Dessa dagar bil-
dar ett block)
OBS! Starta alltid programmering
med att trycka RESET. Använd en
penna eller dyl. Undvik vasst
föremål.
MANU
➀
Programval
= Inställning klocka
C1 = Programmering kanal 1
C2 = Programmering kanal 2
(Endast 2-kanals version)
AUTO = Driftläge
MANU = Permanent eller tids-
inställt manuellt TILL eller
FRÅN-slag.
➁
Val av dagar
➂
RESET (Nollställning)
➃
Spara kopplingsbefäl
➄ ➅
Inställning timmar och
minuter
➆
TILL/FRÅN
➇
Visning av dag i veckan
➈
Visning av tid
➉
Kanalstatus
För 2-kanals version
Kanal 1 till vänster
Kanal 2 till höger

TEKNISKA DATA

Manöverspänning:
220V/240V 50/60Hz
110/240 VAC 220/240 VAC 12 VAC/DC
23301 23311
23302 23312
23801 23811
23802 23812
Gångreserv: Litiumbatteri,
livslängd ca 10 år. Batteriutbyte
rekommenderas ej av tillver-
karen. Felaktigt handhavande
medför explosionsfara.
Kontaktbelastning:
16 (3) A 250 VAC
10A/250 VAC SEMKO
INSTÄLLNING KLOCKA
Exempel: Torsdag 8.59
INSTÄLLNING KLOCKA
Välj aktuell dag
1: Måndag
2: Tisdag
⇓
7: Söndag
Tryck in tiden
(timmar-minuter)
Klockan startar när omkoppla-
ren ställes i nästa läge. (Endast
efter inställning klocka)
———————————————————
PROGRAMMERING KANAL 1
-
1:a kopplingstid
Exempel: TILL kl. 7.35
från måndag till fredag
Välj kanal 1
Välj dag(ar) som skall
programmeras
Välj: tryck en gång
Radera: tryck tva gånger
Välj kopplingstid
Typ av koppling TILL eller
FRÅN (TILL föreslås
automatiskt för första
kopplingsbefäl).
Spara kopplingsbefäl
-
2:a kopplingstiden
Exempel: FRÅN kl. 17.15
från måndag till torsdag.
Välj dag(ar) som skall pro-
grammeras.
Välj: tryck en gång
Radera: tryck två gånger
Välj kopplingstid
Typ av koppling TILL eller
FRÅN (efter en TILL-koppling
föreslås automatiskt FRÅN).
Spara kopplingsbefäl
Följande kopplingstider
programmeras som tidigare.
———————————————————
PROGRAMMERING KANAL 2
(Endast 2-kanals version)
Välj kanal 2
Följ anvisning enligt kanal 1.
DRIFTLÄGE AUTO
Viktigt:
För att aktivera inmatade
program ställ röd omkopplare i
läge AUTO.
Kanalerna intar automatiskt
programmerade status.
Läge AUTO
Visning av tid, aktuell dag
och kanalstatus.
I läge AUTO går det ej att göra
programmering eller manuellt
TILL/FRÅN-slag.
Alla knappar är spärrade utom
RESET.
———————————————————
AVLÄSNING AV PROGRAM
Välj kanal (C1 eller C2)
Tryck succesivt ENTER-
knappen för visning av alla
inmatade kopplingstider i
veckan.
Markering för vilken/vilka
dagar kopplingstiden
programmerats visas med
blinkande markering (-).
———————————————————
ÄNDRING ELLER RADERING
AV PROGRAM
-
Ändring av program
Exempel: Ändra TILL-tid måndag
7.35 till 7.50.
Gör som i punkt 5.
Dagsmarkering(ar) blinkar.
Välj dag(ar) som skall
ändras.
De andra dagarnas marke-
ringar blinkar.
Ändra kopplingstid.
Tryck ENTER.
OBS!
Vid fullt minne (20 kopplingsti-
der) kan en kopplingstid endast
ändras för hela gruppen av
dagar den tillhör. Vid försök att
mata in fler kopplingstider
genom att trycka eller
TILL/FRÅN-kna par visar
MONOTRON 200 "END" på dis-
playen.
-
Lägga till dag(ar) till ett befint-
ligt program.
Exempel: TILL 7.35 söndag
Gör som i punkt 5.
Välj dag(ar) som skall läggas
till.
Tryck ENTER.
-
Radera en kopplingstid pa en
speciell dag.
Exempel: Radera "TILL" kl. 7.35
onsdag och torsdag.
Gör som i punkt 5.
Välj dag(ar) som skall rade-
ras. Radera alla markerade
dagar genom tryck på
motsvarande knapp.
Enter
———————————————————
LÄGE MANU
Manuellt TILL/FRÅN-slag.
Två valmöjligheter:
- Permanent TILL/FRÅN-slag
- Tidsstyrt TILL/FRÅN-slag
-
Permanent TILL/FRÅN-slag
Ställ omkopplaren i läge
MANU.
Välj kanalstatus TILL eller
FRÅN
Vid återgång till läge AUTO
tas permanent TILL/FRÅN-
slag bort (ej tidsstyrt
TILL/FRÅN-slag visar — h ).
-
Tidsstynt TILL/FRÅN-slag
Exempel: FRÅN i 3 dagar
LÄGE MANU
- Tidsval från 1 till 23 timmar
alt. 1 till 27 dagar (aktuell
dag inkluderad).
Välj kanalstatus TILL/FRÅN.
STÄLL OMKOPPLAREN I LÄGE
AUTO
Kanalstatusmarkeringen blin-
kar.
Efter inställd tid återgår uret
automatiskt till normal-pro-
gram.
Radering av tidsinställd manuell
omkoppling:
Tryck fram – h i läge manu och
återgå till AUTO.
eller
