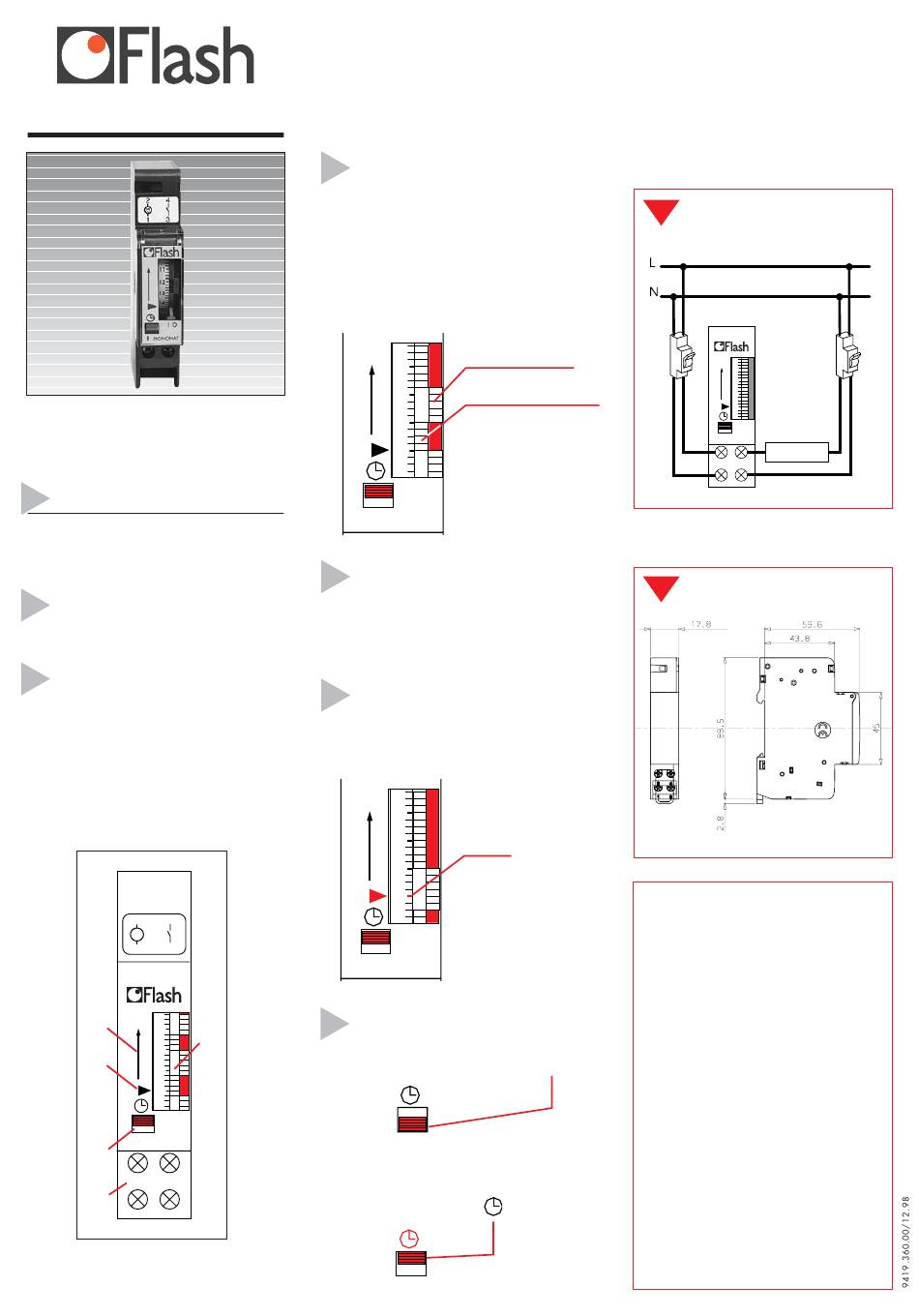

Flash Monomat Bedienungsanleitung

Monomat
Interrupteur horaire
Guide d'utilisation
Monomat
Merci d'avoir choisi l'interrupteur horaire
Monomat qui vous permet de commander un
circuit électrique à différentes plages horaires
de la journée.
Deux versions
Sans réserve de marche : réf. 10001
Avec réserve de marche : réf. 10002
Présentation
1. Disque de programmation.
2. Raccordements électriques.
3. Commutateur de forçage pour marche
permanente.
4. Index de mise à l'heure.
5. Sens de rotation du disque de
programmation.
2 4
~ M
3
1
5
7
1
8
4
9
10
1 0
3 1
MONOMAT
2 4
2
1 3
http://waterheatertimer.org/Hagar-timers-and-manuals.html
Pour programmer votre
interrupteur horaire
Pour programmer les horaires de fonctionnement,
³
positionner le disque sur la plage horaire
que vous souhaitez programmer
·
pousser les segments correspondant aux
heures de marche vers la gauche (zone
rouge = marche).
8
9
10
11
1 0
1
MONOMAT
Pour relire le programme
Tourner le disque de programmation dans le
sens de la flèche.
Mise à l'heure
Tourner le disque de programmation dans le
sens de la flèche.
L'heure réglée se positionne en face de l'index.
7
8
9
10
1 0
1
MONOMAT
Marche permanente
Pour effectuer une marche permanente, il suffit
de placer le commutateur sur la position
1
Pour revenir en mode automatique, placer le
commutateur sur la position
1
ex. 8. - 10. arrêt
45 00
ex. 10. 00 - 11. 00 marche
Encombrement
ex. 10.
00
I
.
Guide d'installation
1
7
8
9
10
1 0
1
MONOMAT
Utilisation
2 4
1 3
2
Caractéristiques techniques :
• Alimentation : 230 V AC ±10% 50/60 Hz.
• Réserve de marche : 200 h après 120 h sous tension.
• Sortie : 1 contact à fermeture.
• Pouvoir de coupure :
charge résistive 16 A / 250 V AC.
charge inductive 4A / 250 V AC cos ϕ = 0,6.
• Précision de l'heure : +/- 1 s par jour à 20°C.
• Température de fonctionnement :
• Température de stockage :
• Hygrométrie :
• Degré de protection (sous plastron) :
• Classe d'isolation (sous plastron) :
• Raccordements : par bornes à vis.
section maxi des conducteurs :
section mini des conducteurs :
• Conforme à la norme
• Marquage CE
-10°C à +55°C.
-20°C à +65°C.
95% à 30°C.
IP 30.
II.
6 mm .
2
1 mm .
2
EN 60730.
oui.
