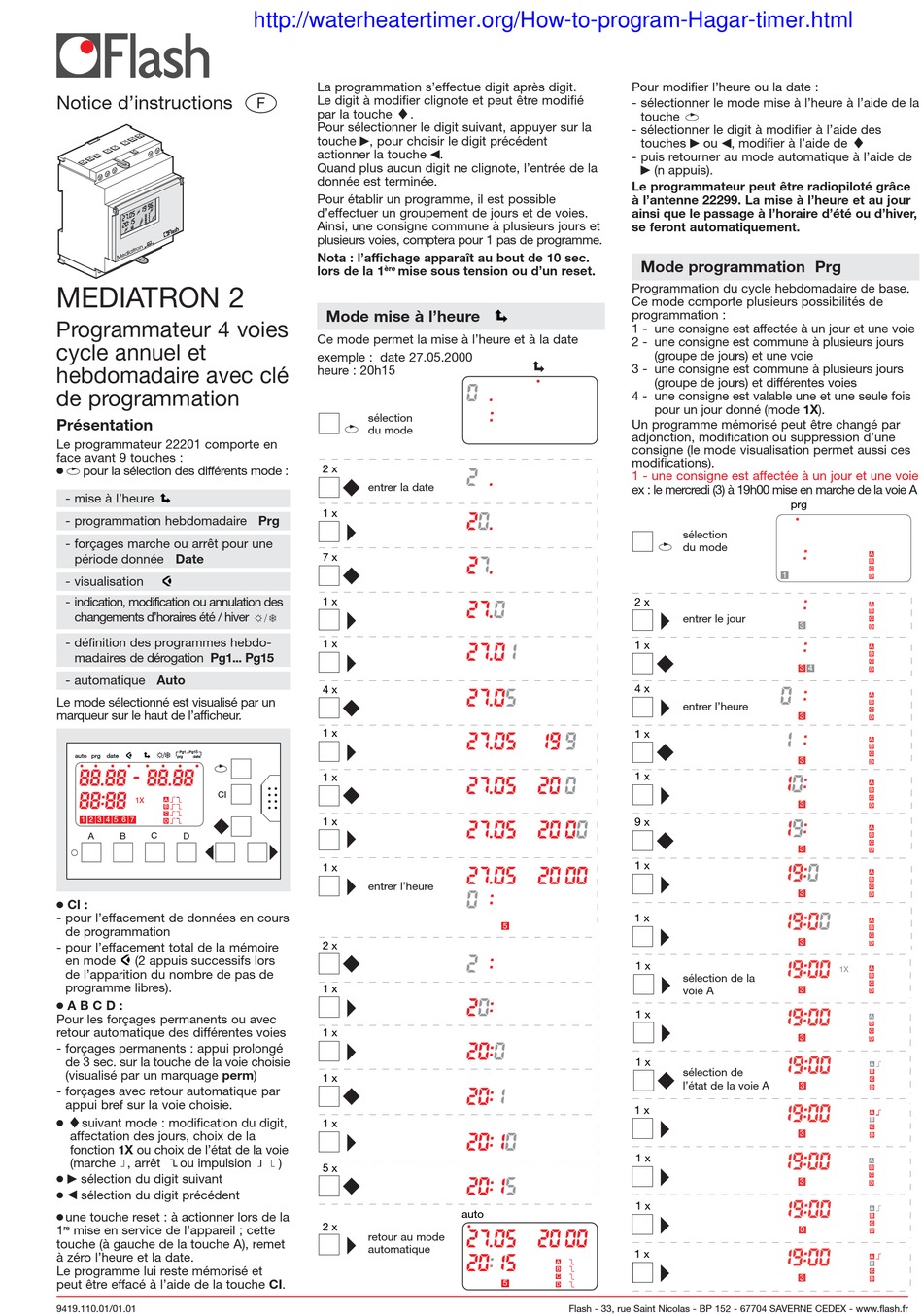

Flash MEDIATRON 2 Bedienungsanleitung

Notice d'instructions

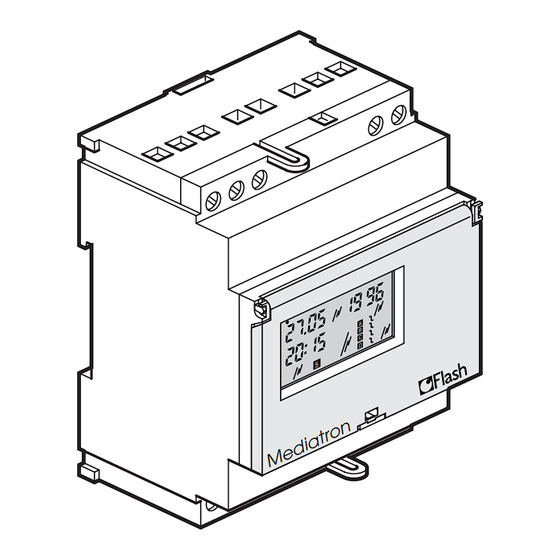

MEDIATRON 2
Programmateur 4 voies
cycle annuel et
hebdomadaire avec clé
de programmation
Présentation
Le programmateur 22201 comporte en
face avant 9 touches :
●
pour la sélection des différents mode :
- mise à l'heure
- programmation hebdomadaire Prg
- forçages marche ou arrêt pour une
période donnée Date
- visualisation
- indication, modification ou annulation des
changements d'horaires été / hiver
- définition des programmes hebdo-
madaires de dérogation Pg1... Pg15
- automatique Auto
Le mode sélectionné est visualisé par un
marqueur sur le haut de l'afficheur.
Pg1...Pg15
auto prg date
prg date
CI
1X A
B
C
1 2 3 4 5 6 7
D
A B C D
● CI :
- pour l'effacement de données en cours
de programmation
- pour l'effacement total de la mémoire
en mode (2 appuis successifs lors
de l'apparition du nombre de pas de
programme libres).
● A B C D :
Pour les forçages permanents ou avec
retour automatique des différentes voies
- forçages permanents : appui prolongé
de 3 sec. sur la touche de la voie choisie
(visualisé par un marquage perm)
- forçages avec retour automatique par
appui bref sur la voie choisie.
●
suivant mode : modification du digit,
affectation des jours, choix de la
fonction 1X ou choix de l'état de la voie
(marche , arrêt ou impulsion
●
sélection du digit suivant
●
sélection du digit précédent
● une touche reset : à actionner lors de la
1 re mise en service de l'appareil ; cette
touche (à gauche de la touche A), remet
à zéro l'heure et la date.
Le programme lui reste mémorisé et
peut être effacé à l'aide de la touche CI.
9419.110.01/01.01
http://waterheatertimer.org/How-to-program-Hagar-timer.html
La programmation s'effectue digit après digit.
Le digit à modifier clignote et peut être modifié
F
par la touche .
Pour sélectionner le digit suivant, appuyer sur la
touche , pour choisir le digit précédent
actionner la touche
Quand plus aucun digit ne clignote, l'entrée de la
donnée est terminée.
Pour établir un programme, il est possible
d'effectuer un groupement de jours et de voies.
Ainsi, une consigne commune à plusieurs jours et
plusieurs voies, comptera pour 1 pas de programme.
Nota : l'affichage apparaît au bout de 10 sec.
ère
lors de la 1 mise sous tension ou d'un reset.
Mode mise à l'heure
Ce mode permet la mise à l'heure et à la date
exemple : date 27.05.2000
heure : 20h15
sélection
du mode
2 x
entrer la date
1 x
7 x
1 x
1 x
4 x
1 x
1 x
1 x
1 x
entrer l'heure
2 x
1 x
1 x
1 x
1 x
)
5 x
2 x
retour au mode
automatique
.
5
auto
A
B
C
5
D
Flash - 33, rue Saint Nicolas - BP 152 - 67704 SAVERNE CEDEX - www.flash.fr
Pour modifier l'heure ou la date :
- sélectionner le mode mise à l'heure à l'aide de la
touche
- sélectionner le digit à modifier à l'aide des
touches ou , modifier à l'aide de
- puis retourner au mode automatique à l'aide de
(n appuis).
Le programmateur peut être radiopiloté grâce
à l'antenne 22299. La mise à l'heure et au jour
ainsi que le passage à l'horaire d'été ou d'hiver,
se feront automatiquement.
Mode programmation Prg
Programmation du cycle hebdomadaire de base.
Ce mode comporte plusieurs possibilités de
programmation :
1 - une consigne est affectée à un jour et une voie
2 - une consigne est commune à plusieurs jours
(groupe de jours) et une voie
3 - une consigne est commune à plusieurs jours
(groupe de jours) et différentes voies
4 - une consigne est valable une et une seule fois
pour un jour donné (mode 1X).
Un programme mémorisé peut être changé par
adjonction, modification ou suppression d'une
consigne (le mode visualisation permet aussi ces
modifications).
1 - une consigne est affectée à un jour et une voie
ex : le mercredi (3) à 19h00 mise en marche de la voie A
prg
sélection
du mode
1
2 x
entrer le jour
3
1 x
3 4
4 x
entrer l'heure
3
1 x
3
1 x
3
9 x
3
1 x
3
1 x
3
1 x
sélection de la
3
voie A
1 x
3
1 x
sélection de
l'état de la voie A
3
1 x
3
1 x
3
1 x
3
1 x
3
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
1X
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
