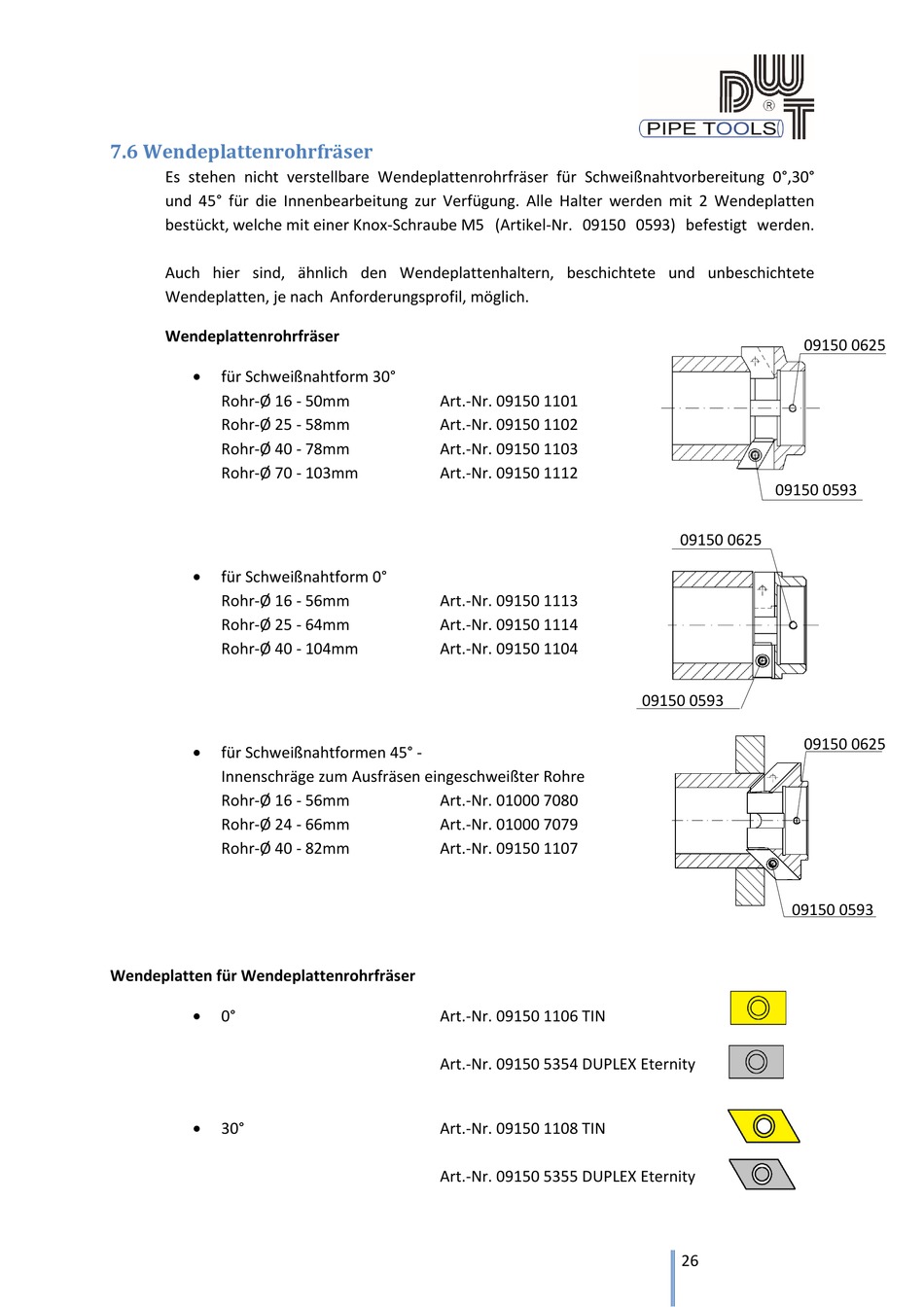

7.6 Wendeplattenrohrfräser
Es stehen nicht verstellbare Wendeplattenrohrfräser für Schweißnahtvorbereitung 0°,30°
und 45° für die Innenbearbeitung zur Verfügung. Alle Halter werden mit 2 Wendeplatten
bestückt, welche mit einer Knox-Schraube M5 (Artikel-Nr. 09150 0593) befestigt werden.
Auch hier sind, ähnlich den Wendeplattenhaltern, beschichtete und unbeschichtete
Wendeplatten, je nach Anforderungsprofil, möglich.
Wendeplattenrohrfräser
für Schweißnahtform 30°

Rohr-Ø 16 - 50mm
Rohr-Ø 25 - 58mm
Rohr-Ø 40 - 78mm
Rohr-Ø 70 - 103mm
für Schweißnahtform 0°

Rohr-Ø 16 - 56mm
Rohr-Ø 25 - 64mm
Rohr-Ø 40 - 104mm
für Schweißnahtformen 45° -

Innenschräge zum Ausfräsen eingeschweißter Rohre
Rohr-Ø 16 - 56mm
Rohr-Ø 24 - 66mm
Rohr-Ø 40 - 82mm
Wendeplatten für Wendeplattenrohrfräser
0°

30°

Art.-Nr. 09150 1101
Art.-Nr. 09150 1102
Art.-Nr. 09150 1103
Art.-Nr. 09150 1112
Art.-Nr. 09150 1113
Art.-Nr. 09150 1114
Art.-Nr. 09150 1104
Art.-Nr. 01000 7080
Art.-Nr. 01000 7079
Art.-Nr. 09150 1107
Art.-Nr. 09150 1106 TIN
Art.-Nr. 09150 5354 DUPLEX Eternity
Art.-Nr. 09150 1108 TIN
Art.-Nr. 09150 5355 DUPLEX Eternity
09150 0625
09150 0593
09150 0625
09150 0593
09150 0625
09150 0593
