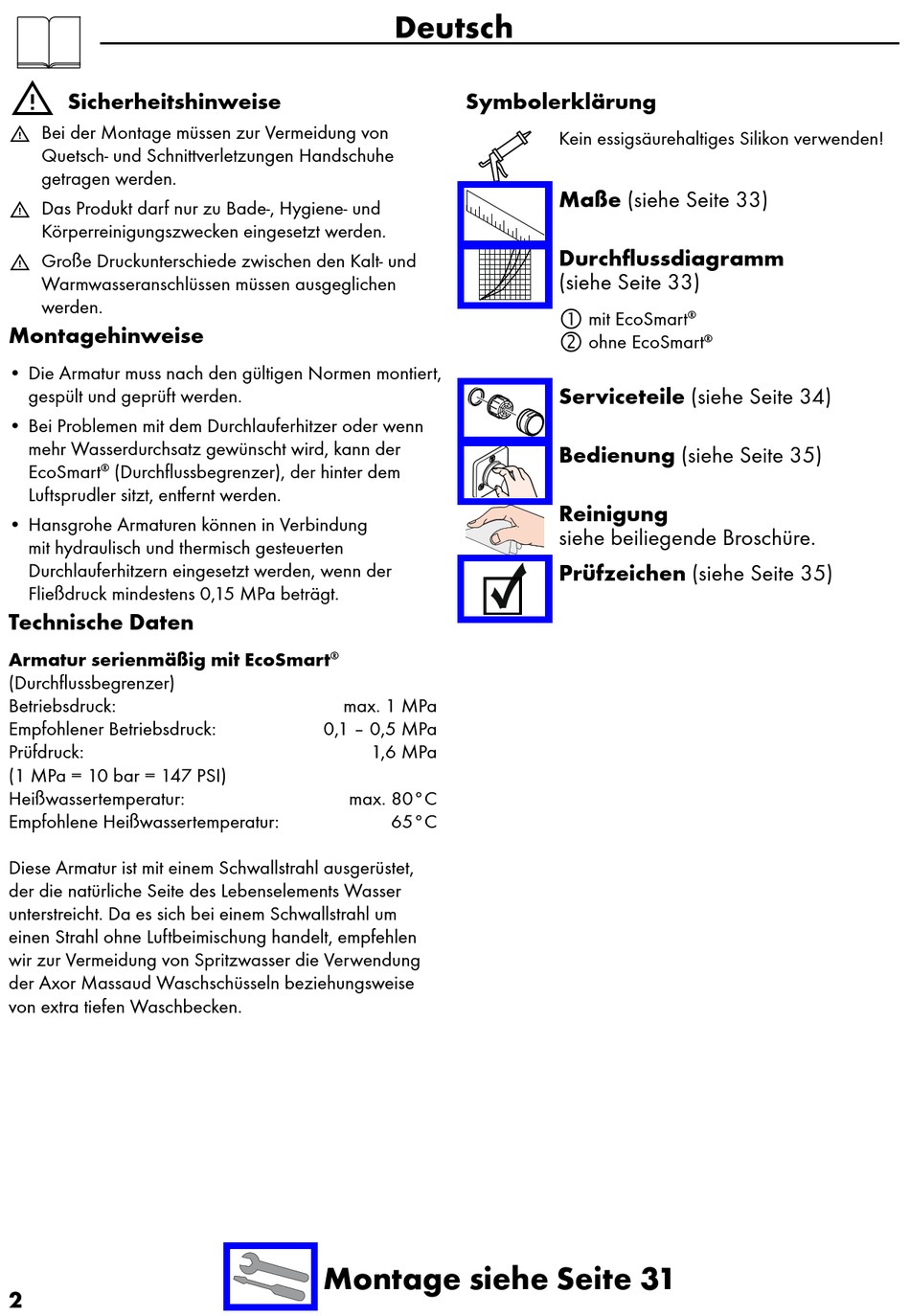

Sicherheitshinweise; Montagehinweise; Symbolerklärung; Reinigung - HANSGROHE Massaud 18112000 Gebrauchsanleitung, Montageanleitung



Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und

Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen
werden.

Montagehinweise

• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart (Durchflussbegrenzer), der hinter dem
®
Luftsprudler sitzt, entfernt werden.
• Hansgrohe Armaturen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Technische Daten
Armatur serienmäßig mit EcoSmart
(Durchflussbegrenzer)
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Diese Armatur ist mit einem Schwallstrahl ausgerüstet,
der die natürliche Seite des Lebenselements Wasser
unterstreicht. Da es sich bei einem Schwallstrahl um
einen Strahl ohne Luftbeimischung handelt, empfehlen
wir zur Vermeidung von Spritzwasser die Verwendung
der Axor Massaud Waschschüsseln beziehungsweise
von extra tiefen Waschbecken.
2
Deutsch
Symbolerklärung
®
max. 1 MPa
0,1 – 0,5 MPa
1,6 MPa
max. 80°C
65°C
Montage siehe Seite 31
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 33)
Durchflussdiagramm
(siehe Seite 33)

mit EcoSmart
®

ohne EcoSmart
®
Serviceteile (siehe Seite 34)
Bedienung (siehe Seite 35)

Reinigung

siehe beiliegende Broschüre.
Prüfzeichen (siehe Seite 35)
