10 Fehlersuche
2. Spannungen messen:
• Spannungen zwischen Pluspol und Erdpotenzial (PE) messen.
• Spannungen zwischen Minuspol und Erdpotenzial (PE) messen.
• Spannungen zwischen Plus- und Minuspol messen.
Wenn folgende Ergebnisse gleichzeitig vorliegen, liegt ein Erdschluss in der PV-Anlage vor.
– Alle gemessenen Spannungen sind stabil.
– Die Summe der beiden Spannungen gegen Erdpotenzial entsprechen annähernd der
Spannung zwischen Plus- und Minuspol.
• Über das Verhältnis der beiden gemessenen Spannungen den Ort des Erdschlusses
ermitteln.
• Erdschluss beseitigen.
Wenn kein Erdschluss vorliegt und die Meldung weiterhin angezeigt wird, SMA Service Line
kontaktieren.

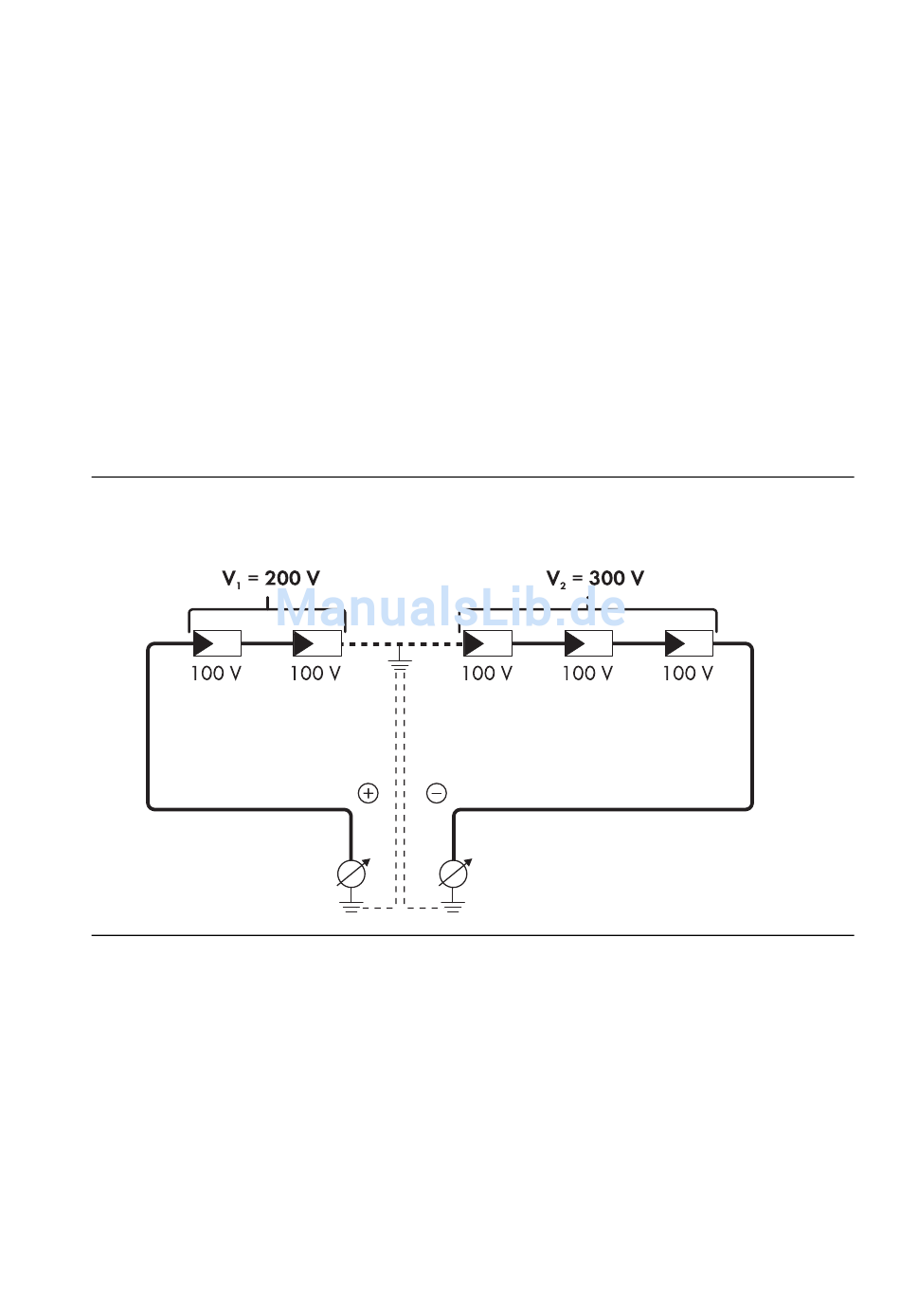

Beispiel: Ort des Erdschlusses
Das Beispiel zeigt einen Erdschluss zwischen dem zweiten und dritten PV-Modul.
3. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 8 „Inbetriebnahme", Seite 54).
