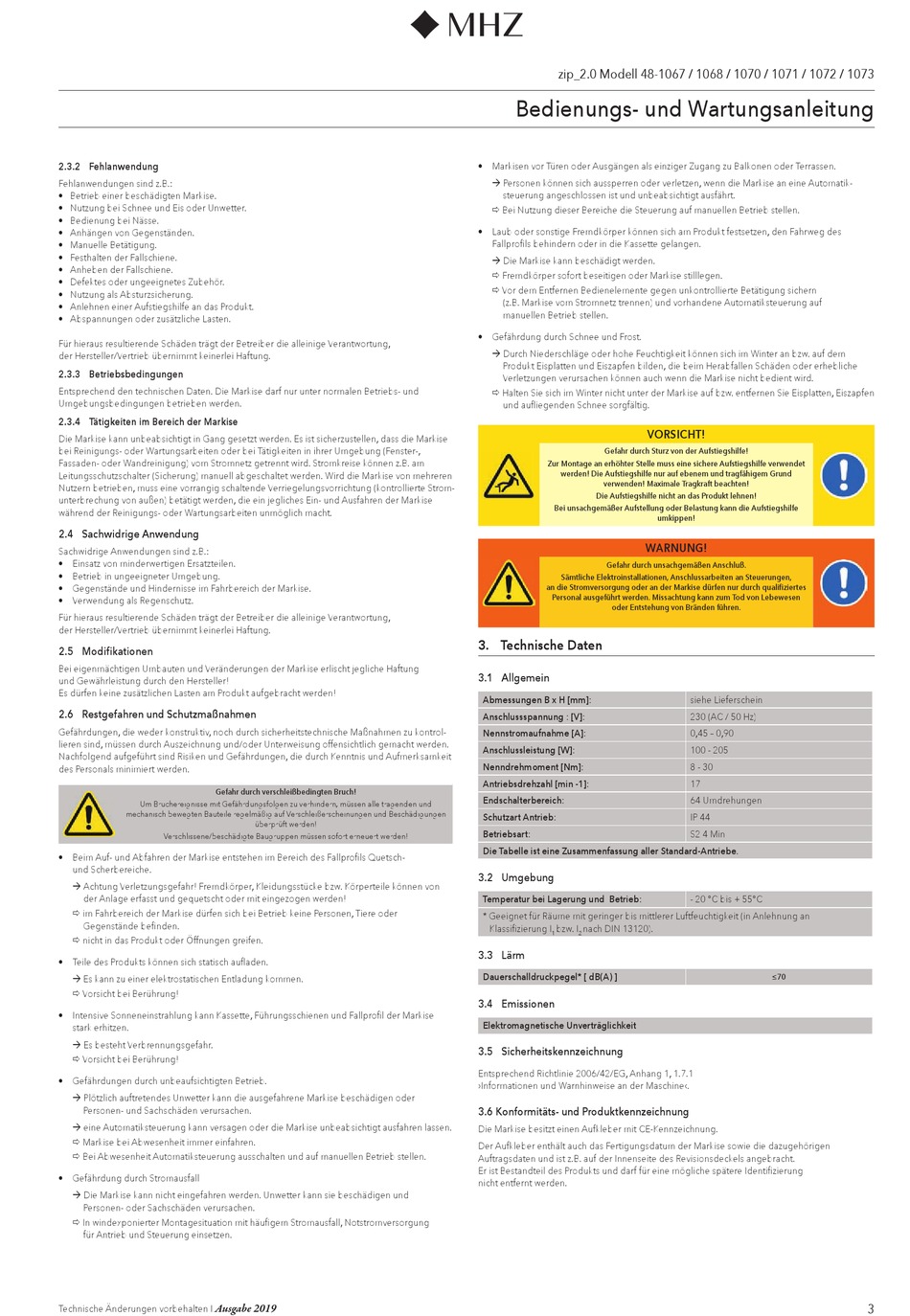

2.3.2 Fehlanwendung
Fehlanwendungen sind z.B.:
• Betrieb einer beschädigten Markise.
• Nutzung bei Schnee und Eis oder Unwetter.
• Bedienung bei Nässe.
• Anhängen von Gegenständen.
• Manuelle Betätigung.
• Festhalten der Fallschiene.
• Anheben der Fallschiene.
• Defektes oder ungeeignetes Zubehör.
• Nutzung als Absturzsicherung.
• Anlehnen einer Aufstiegshilfe an das Produkt.
• Abspannungen oder zusätzliche Lasten.
Für hieraus resultierende Schäden trägt der Betreiber die alleinige Verantwortung,
der Hersteller/Vertrieb übernimmt keinerlei Haftung.
2.3.3 Betriebsbedingungen
Entsprechend den technischen Daten. Die Markise darf nur unter normalen Betriebs- und
Umgebungsbedingungen betrieben werden.
2.3.4 Tätigkeiten im Bereich der Markise
Die Markise kann unbeabsichtigt in Gang gesetzt werden. Es ist sicherzustellen, dass die Markise
bei Reinigungs- oder Wartungsarbeiten oder bei Tätigkeiten in ihrer Umgebung (Fenster-,
Fassaden- oder Wandreinigung) vom Stromnetz getrennt wird. Stromkreise können z.B. am
Leitungsschutzschalter (Sicherung) manuell abgeschaltet werden. Wird die Markise von mehreren
Nutzern betrieben, muss eine vorrangig schaltende Verriegelungsvorrichtung (kontrollierte Strom-
unterbrechung von außen) betätigt werden, die ein jegliches Ein- und Ausfahren der Markise
während der Reinigungs- oder Wartungsarbeiten unmöglich macht.
2.4 Sachwidrige Anwendung
Sachwidrige Anwendungen sind z.B.:
• Einsatz von minderwertigen Ersatzteilen.
• Betrieb in ungeeigneter Umgebung.
• Gegenstände und Hindernisse im Fahrbereich der Markise.
• Verwendung als Regenschutz.
Für hieraus resultierende Schäden trägt der Betreiber die alleinige Verantwortung,
der Hersteller/Vertrieb übernimmt keinerlei Haftung.
2.5 Modifikationen
Bei eigenmächtigen Umbauten und Veränderungen der Markise erlischt jegliche Haftung
und Gewährleistung durch den Hersteller!
Es dürfen keine zusätzlichen Lasten am Produkt aufgebracht werden!
2.6 Restgefahren und Schutzmaßnahmen
Gefährdungen, die weder konstruktiv, noch durch sicherheitstechnische Maßnahmen zu kontrol-
lieren sind, müssen durch Auszeichnung und/oder Unterweisung offensichtlich gemacht werden.
Nachfolgend aufgeführt sind Risiken und Gefährdungen, die durch Kenntnis und Aufmerksamkeit
des Personals minimiert werden.
Gefahr durch verschleißbedingten Bruch!
Um Bruchereignisse mit Gefährdungsfolgen zu verhindern, müssen alle tragenden und
mechanisch bewegten Bauteile regelmäßig auf Verschleißerscheinungen und Beschädigungen
Verschlissene/beschädigte Baugruppen müssen sofort erneuert werden!
• Beim Auf- und Abfahren der Markise entstehen im Bereich des Fallprofi ls Quetsch-
und Scherbereiche.
 Achtung Verletzungsgefahr! Fremdkörper, Kleidungsstücke bzw. Körperteile können von
der Anlage erfasst und gequetscht oder mit eingezogen werden!
 im Fahrbereich der Markise dürfen sich bei Betrieb keine Personen, Tiere oder
Gegenstände befi nden.
 nicht in das Produkt oder Öffnungen greifen.
• Teile des Produkts können sich statisch aufl aden.
 Es kann zu einer elektrostatischen Entladung kommen.
 Vorsicht bei Berührung!
• Intensive Sonneneinstrahlung kann Kassette, Führungsschienen und Fallprofi l der Markise
stark erhitzen.
 Es besteht Verbrennungsgefahr.
 Vorsicht bei Berührung!
• Gefährdungen durch unbeaufsichtigten Betrieb.
 Plötzlich auftretendes Unwetter kann die ausgefahrene Markise beschädigen oder
Personen- und Sachschäden verursachen.
 eine Automatiksteuerung kann versagen oder die Markise unbeabsichtigt ausfahren lassen.
 Markise bei Abwesenheit immer einfahren.
 Bei Abwesenheit Automatiksteuerung ausschalten und auf manuellen Betrieb stellen.
• Gefährdung durch Stromausfall
 Die Markise kann nicht eingefahren werden. Unwetter kann sie beschädigen und
Personen- oder Sachschäden verursachen.
 In windexponierter Montagesituation mit häufi gem Stromausfall, Notstromversorgung
für Antrieb und Steuerung einsetzen.
Ausgabe 2019
Technische Änderungen vorbehalten I
überprüft werden!
zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073
Bedienungs- und Wartungsanleitung
• Markisen vor Türen oder Ausgängen als einziger Zugang zu Balkonen oder Terrassen.
 Personen können sich aussperren oder verletzen, wenn die Markise an eine Automatik-
steuerung angeschlossen ist und unbeabsichtigt ausfährt.
 Bei Nutzung dieser Bereiche die Steuerung auf manuellen Betrieb stellen.
• Laub oder sonstige Fremdkörper können sich am Produkt festsetzen, den Fahrweg des
Fallprofi ls behindern oder in die Kassette gelangen.
 Die Markise kann beschädigt werden.
 Fremdkörper sofort beseitigen oder Markise stilllegen.
 Vor dem Entfernen Bedienelemente gegen unkontrollierte Betätigung sichern
(z.B. Markise vom Stromnetz trennen) und vorhandene Automatiksteuerung auf
manuellen Betrieb stellen.
• Gefährdung durch Schnee und Frost.
 Durch Niederschläge oder hohe Feuchtigkeit können sich im Winter an bzw. auf dem
Produkt Eisplatten und Eiszapfen bilden, die beim Herabfallen Schäden oder erhebliche
Verletzungen verursachen können auch wenn die Markise nicht bedient wird.
 Halten Sie sich im Winter nicht unter der Markise auf bzw. entfernen Sie Eisplatten, Eiszapfen
und aufl iegenden Schnee sorgfältig.
VORSICHT!
Gefahr durch Sturz von der Aufstiegshilfe!
Zur Montage an erhöhter Stelle muss eine sichere Aufstiegshilfe verwendet
werden! Die Aufstiegshilfe nur auf ebenem und tragfähigem Grund
verwenden! Maximale Tragkraft beachten!
Die Aufstiegshilfe nicht an das Produkt lehnen!
Bei unsachgemäßer Aufstellung oder Belastung kann die Aufstiegshilfe
WARNUNG!
Gefahr durch unsachgemäßen Anschluß.
Sämtliche Elektroinstallationen, Anschlussarbeiten an Steuerungen,
an die Stromversorgung oder an der Markise dürfen nur durch qualifi ziertes
Personal ausgeführt werden. Missachtung kann zum Tod von Lebewesen
oder Entstehung von Bränden führen.

3. Technische Daten

3.1 Allgemein
Abmessungen B x H [mm]:
Anschlussspannung : [V]:
Nennstromaufnahme [A]:
Anschlussleistung [W]:
Nenndrehmoment [Nm]:
Antriebsdrehzahl [min -1]:
Endschalterbereich:
Schutzart Antrieb:
Betriebsart:
Die Tabelle ist eine Zusammenfassung aller Standard-Antriebe.
3.2 Umgebung
Temperatur bei Lagerung und Betrieb:
* Geeignet für Räume mit geringer bis mittlerer Luftfeuchtigkeit (in Anlehnung an
Klassifizierung I bzw. I nach DIN 13120).
1 2
3.3 Lärm
Dauerschalldruckpegel* [ dB(A) ]
3.4 Emissionen
Elektromagnetische Unverträglichkeit
3.5 Sicherheitskennzeichnung
Entsprechend Richtlinie 2006/42/EG, Anhang 1, 1.7.1
›Informationen und Warnhinweise an der Maschine‹.
3.6 Konformitäts- und Produktkennzeichnung
Die Markise besitzt einen Aufkleber mit CE-Kennzeichnung.
Der Aufkleber enthält auch das Fertigungsdatum der Markise sowie die dazugehörigen
Auftragsdaten und ist z.B. auf der Innenseite des Revisionsdeckels angebracht.
Er ist Bestandteil des Produkts und darf für eine mögliche spätere Identifi zierung
nicht entfernt werden.
umkippen!
siehe Lieferschein
230 (AC / 50 Hz)
0,45 – 0,90
100 - 205
8 - 30
17
64 Umdrehungen
IP 44
S2 4 Min
- 20 °C bis + 55°C
≤70
