3.2 Grenzwerteinrichtung

Die Ausführung "Grenzsignalgeber" des Indicomp 2 besitzt 2 verstellbare Grenzwertzeiger. Die Stellung
des Grenzwertzeigers wird induktiv, d.h. berührungslos, abgetastet. Dadurch ist eine hohe Potentialtren-
nung und sichere Funktion der Grenzsignalgabe auch bei ungünstigen klimatischen Bedingungen ge-
währleistet.
Zum berührungslosen Abtasten trägt der Grenzwertzeiger ein induktives Abgriffsystem (Initiator). Taucht
die am Messwertzeiger angebrachte Metallfahne zwischen die Kopplungsspulen (Resonanzkreis) des In-
duktivabgriffes, dann reisst die Oszillatorschwingung ab und die Stromaufnahme des induktiven Abgrift-
systems geht sprungartig zurück.
Die veränderte Stromaufnahme dient direkt als Ausgangssignal für 2 Initiatorausgänge gemäß DIN
19234 oder zur Ansteuerung eines Schaltverstärkers, der seinerseits 1 oder 2 Relais ansteuert (Relais-
ausgang).
Die Relais arbeiten normalerweise im Ruhestromprinzip. Durch Umlöten von Brücken können sie auch
im Arbeitsstromprinzip eingesetzt werden.

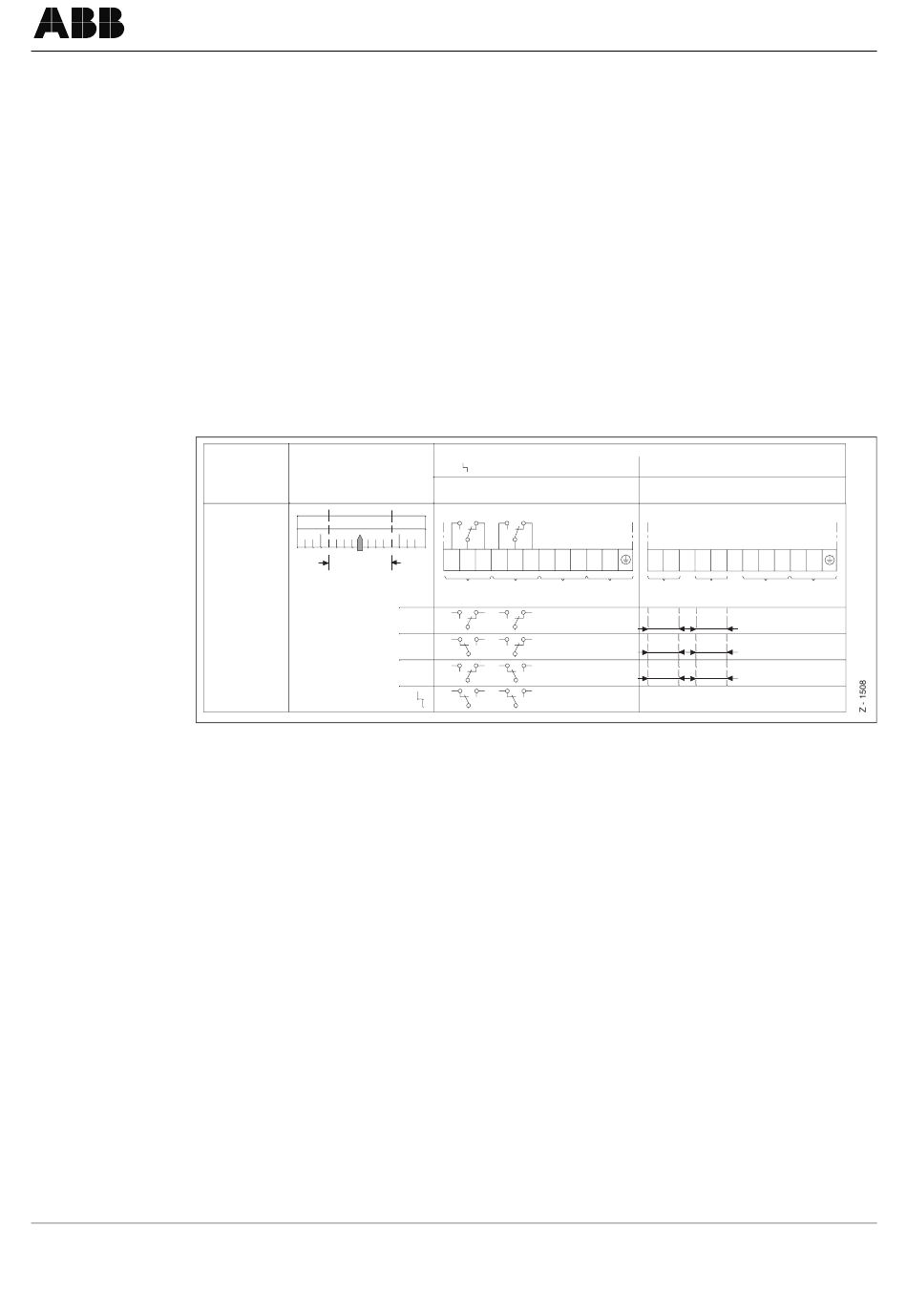

In Bild 3-2 sind die einzelnen Geräte-Varianten mit ihrem Arbeitsschema und dem jeweiligen Anschluss-
schaltplan ersichtlich.
