Anwendungsgebiet

Duch die große Variationsbreite und die Möglichkeit der individuellen Anpassung an die die jeweilige
Messaufgabe kann der Indicomp 2 in vielen Bereichen des Maschinen- und Apparatebau, insbesondere
in Anlagen der chemischen Industrie, eingesetzt werden.
3

Arbeitsweise und Aufbau

3.1 Allgemeine Angaben

Kernstück des Gerätes ist ein Drehspulmesswerk mit Kernmagnetsystem. Das Messwerk kann entweder
direkt vom Messsignal oder über interne Messverstärker angesteuert werden. Bei den Messverstärkern
unterscheidet man zwischen mV-Verstärkern, Ω-Verstärkern und solchen mit Arucomp 4900-Messkreis-
organisation. Bei den letzteren lassen sich die Messbereiche vor Ort durch einfachen Austausch eines
Messbereichkästchens ändern.

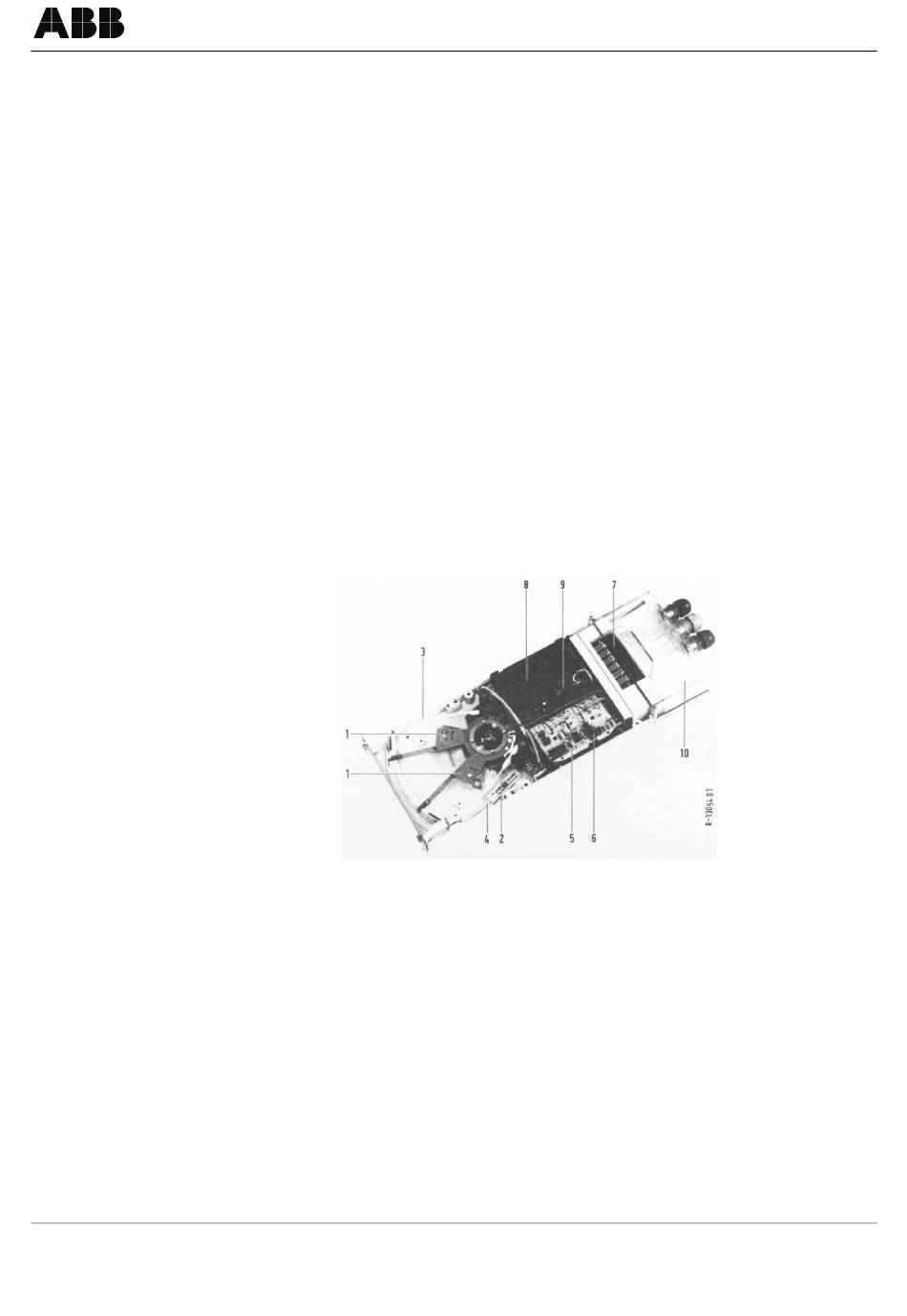

Bild 3-1
8 Indicomp 2, Indicomp 2-Ex, Anzeiger und Grenzsignalgeber
Indficomp 2 mit abgenommener Gehäuse-Halbschale
1 HF-Abgriffköpfe
2 Max.-Sollwerteinstellung (mit ausklinkbarer Welle)
3 Min.-Sollwerteinstellung
4 Nullpunkteinstellung (mit ausklinkbarer Welle)
5 Messverstärker
6 Schaltverstärker mit Relais (verdeckt)
7 Messbereichskästchen 4900
8 Netzteil
9 vergosssene Sicherung (nur bei Indicomp 2-Ex)
10 Anschlusskasten IP 54
