ABB Indicomp 2 Bedienungsanleitung Seite 22

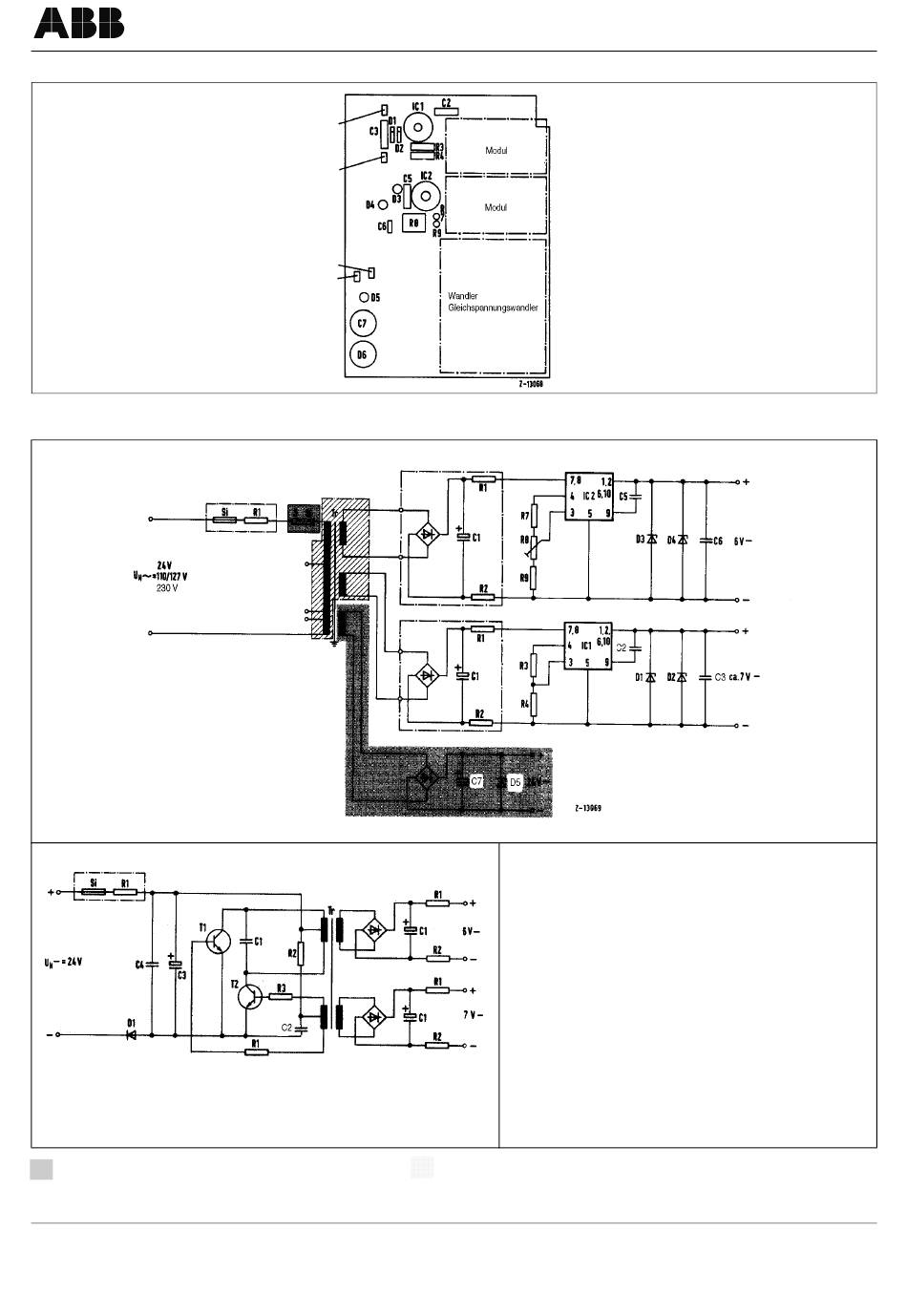

Bild 12-3 Leiterplatte Netzteil
Bild 12-4 Netzteile
nur bei Indicomp 2-Ex 21...25 mit Relaisausgang
22 Indicomp 2, Indicomp 2-Ex, Anzeiger und Grenzsignalgeber
Stromlaufpläne, Bestückungspläne
Stückliste zu den Netzteilen
Wechselspan-
nungseingang
100 Ω
R1, R2
3 Ω
R3
20 Ω
R4
1,2 Ω
R7
1 k Ω
R8
10 k Ω
R9
C1 SF 22-5020-35
C2,C3,C4,C6 0,047 µF
C7 BZA-47-5010-40 C1aus-
D1, D2 BZX 85
D3, D4 1N5343
D5 1N5361
Gr B40C800
IC1, IC2 723 C
vergossen bei Indicomp 2-Ex 14...15
Gleichspannungs-
eingang
50 Ω
R1, R3
15 k Ω
R2
R1, R2 (aus-
gangsseitig) 150 Ω
C1 1500 pF
C2 470 pF
C3 15 pF
C4 4700 pF
gangsseitig) SF-22-5020-35
D1 1N 4005
T1, T2 BC546B
Gr B40C800
42/30-12 DE
