6

Inbetriebnahme

6.1 Einschalten der Energieversorgung

Achtung
Vor dem Einschalten ist sicherzustellen, dass die Betriebsspannung des Gerätes und die Netz-
!
STOP
spannung übereinstimmen (siehe Typschild).
Nach Anschluss aller Leitungen (Messleitungen, Steuerleitungen, Netzleitungen) und nach Ausführung
der Nullpunkteinstellung gemäß Abschnitt 6.2 kann die Energieversorgung eingeschaltet werden. Damit
ist der Indicomp 2 in Betrieb.

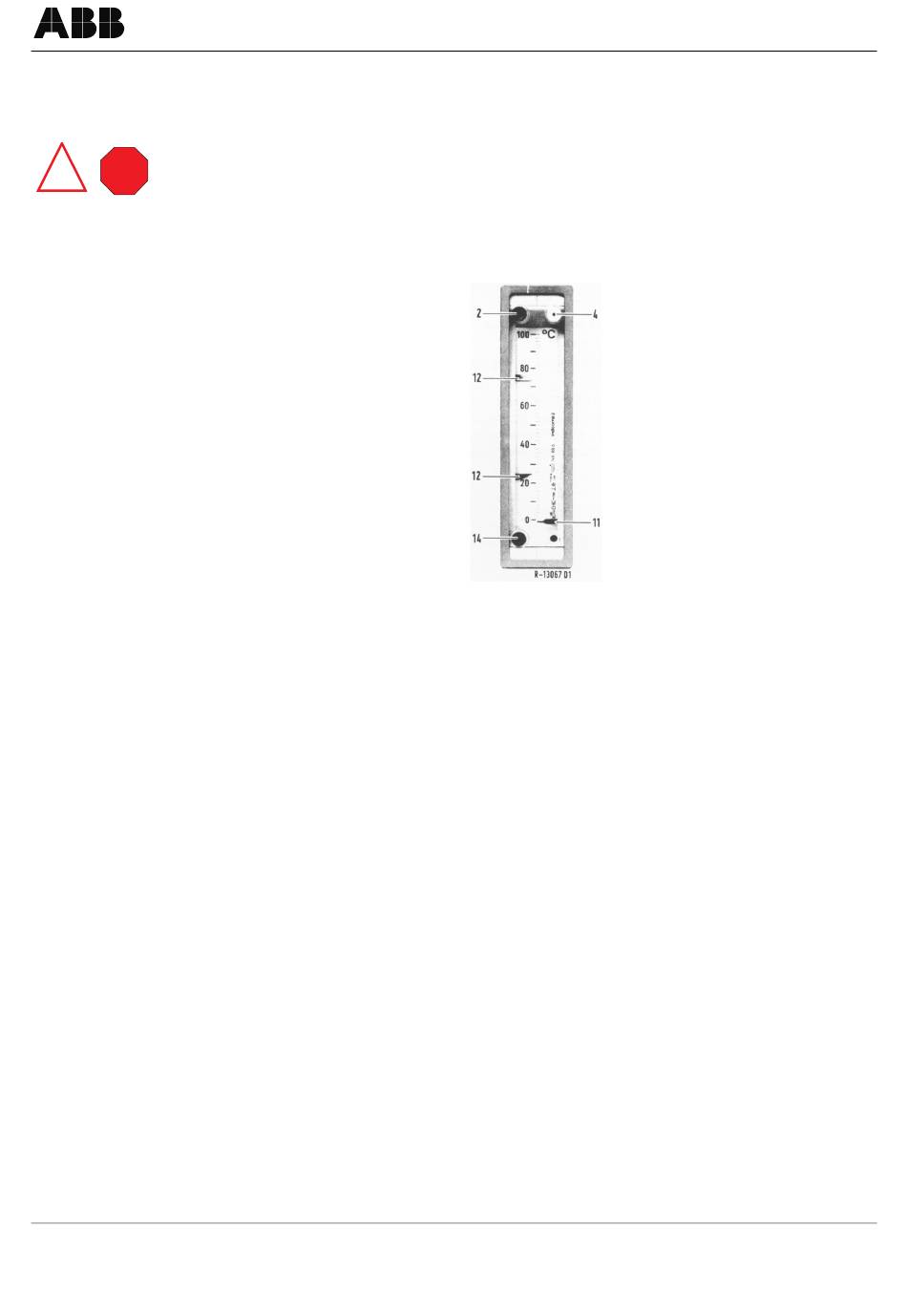

Bild 6-1

6.2 Nullpunkteinstellung

Zur Nullpunkteinstellung ist die Energieversorgung abzuschalten. Die Messleitungen sind abzutrennen
und die offenen Klemmen 51 und 52 kurzzuschließen. Die Einstellung erfolgt durch den mitgelieferten
Imbusschlüssel, der in die weiße Öffnung (4) einzuführen ist. Durch Drehen des Schlüssels ist der Mess-
werkzeiger (11) auf den Messbereichanfang bzw. auf die Bezugstemperatur des Thermoelementes ein-
zustellen. Danach ist die Kurzschlussverbindung zu entfernen und die Messleitungen sind wieder
anzuschließen. Ferner ist die Energieversorgung einzuschalten. Bei Widerstandsmessung ist ein Kurz-
schluss nicht erforderlich.
Die Nullpunkteinstellung entfällt bei Instrumenten mit "Live-Zero"-Schaltung, z.B. 4 ... 20 mA oder
2...10 V elektr. Messbereich, wenn nicht ausdrücklich bei Bestellung gefordert. Ist eine Nullpunkteinstel-
lung bei "Live-Zero" unvermeidbar, so muss nach dem Öffnen des Gerätes die Kunststoffachse, die die
Verlängerung von Nullpunktschraube zum Messwerk ist, lediglich an ihre Halterung eingerastet werden.
Der Nullpunkt lässt sich dann von vorn einstellen. Um unbeabsichtigtes Verstellen während des Betrie-
bes zu vermeiden, ist die Achse nach dem Einstellen wieder auszurasten.

6.3 Grenzwerteinstellung

Die Grenzwerteinstellung kann während des Betriebes vorgenommen werden. Dazu wird der mitgellefer-
te Imbusschlüssel in die entsprechende rote Öffnung für Min.(3)- oder Max.(2)-Grenzwerteinstellung ein-
geführt. Durch leichtes Drehen läßt sich der Grenzwertzeiger auf den gewünschten Wert einstellen.
16 Indicomp 2, Indicomp 2-Ex, Anzeiger und Grenzsignalgeber
Frontansicht
2 Max.-Grenzwerteinstellung
4 Nullpunkteinstellung
11 Messwerkzeiger
12 Grenzwertzeiger O.G./U.G.
14 Min.-Grenzwerteinstellung
Inbetriebnahme
42/30-12 DE
